Aufbau und Funktion
Zubehör > Optionales Zubehör

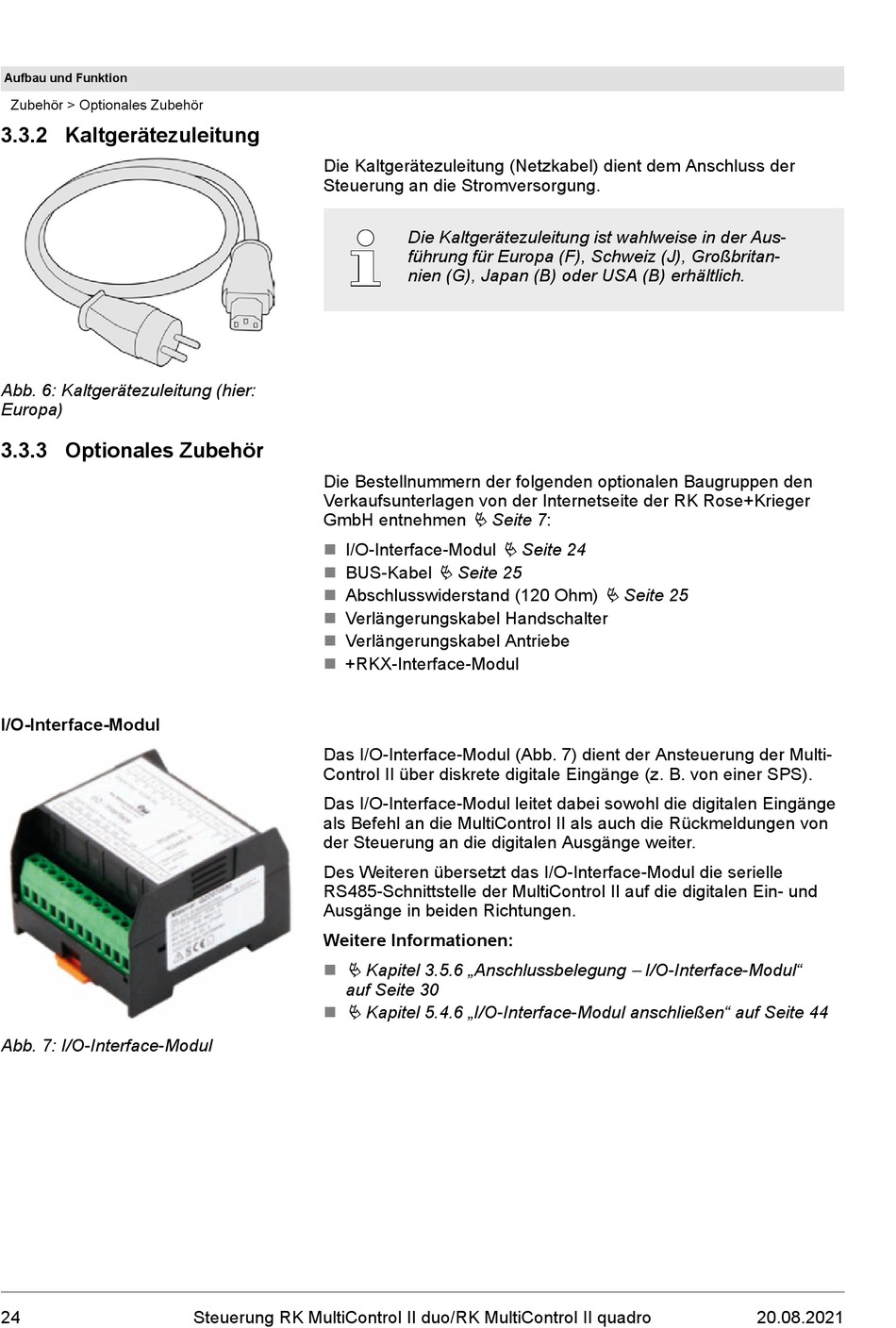

3.3.2 Kaltgerätezuleitung
Abb. 6: Kaltgerätezuleitung (hier:
Europa)
3.3.3 Optionales Zubehör
I/O-Interface-Modul
Abb. 7: I/O-Interface-Modul
24
Die Kaltgerätezuleitung (Netzkabel) dient dem Anschluss der
Steuerung an die Stromversorgung.
Die Bestellnummern der folgenden optionalen Baugruppen den
Verkaufsunterlagen von der Internetseite der RK Rose+Krieger
GmbH entnehmen
n I/O-Interface-Modul
n BUS-Kabel
n Abschlusswiderstand (120 Ohm)
n Verlängerungskabel Handschalter
n Verlängerungskabel Antriebe
n +RKX-Interface-Modul
Das I/O-Interface-Modul (Abb. 7) dient der Ansteuerung der Multi-
Control II über diskrete digitale Eingänge (z. B. von einer SPS).
Das I/O-Interface-Modul leitet dabei sowohl die digitalen Eingänge
als Befehl an die MultiControl II als auch die Rückmeldungen von
der Steuerung an die digitalen Ausgänge weiter.
Des Weiteren übersetzt das I/O-Interface-Modul die serielle
RS485-Schnittstelle der MultiControl II auf die digitalen Ein- und
Ausgänge in beiden Richtungen.
Weitere Informationen:
Ä Kapitel 3.5.6 „Anschlussbelegung - I/O-Interface-Modul"
n
auf Seite 30
Ä Kapitel 5.4.6 „I/O-Interface-Modul anschließen" auf Seite 44
n
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Die Kaltgerätezuleitung ist wahlweise in der Aus-
führung für Europa (F), Schweiz (J), Großbritan-
nien (G), Japan (B) oder USA (B) erhältlich.
Ä Seite 7:
Ä Seite 24
Ä Seite 25
Ä Seite 25
