3.5.5 Antriebssteckplatz - MultiControl II duo/quadro

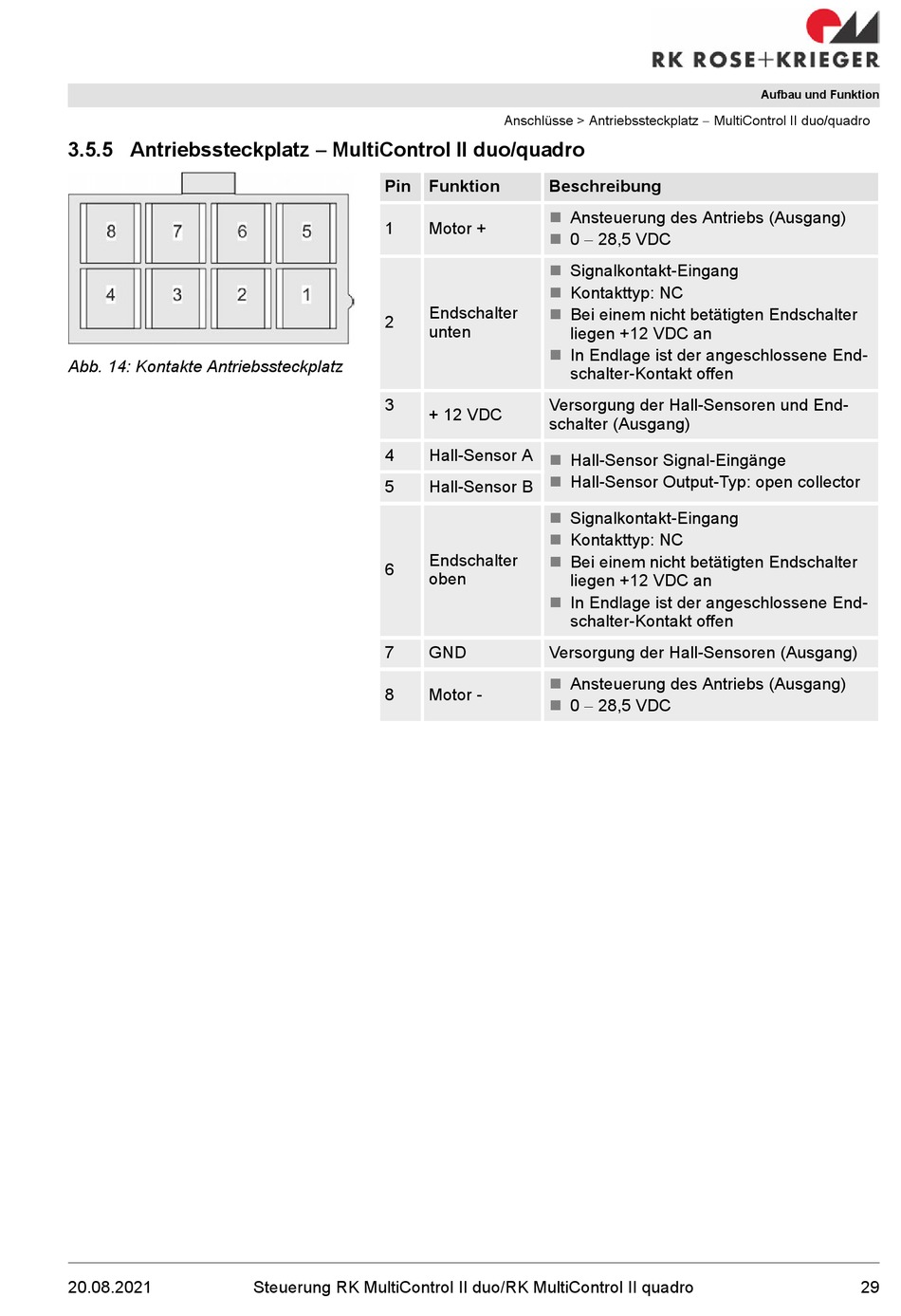

Abb. 14: Kontakte Antriebssteckplatz
20.08.2021
Pin
1
2
3
4
5
6
7
8
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Anschlüsse > Antriebssteckplatz - MultiControl II duo/quadro
Funktion

Beschreibung

Ansteuerung des Antriebs (Ausgang)
n
Motor +
0 - 28,5 VDC
n
n Signalkontakt-Eingang
n Kontakttyp: NC
Endschalter
n Bei einem nicht betätigten Endschalter
unten
liegen +12 VDC an
In Endlage ist der angeschlossene End-
n
schalter-Kontakt offen
Versorgung der Hall-Sensoren und End-
+ 12 VDC
schalter (Ausgang)
Hall-Sensor A
n Hall-Sensor Signal-Eingänge
n Hall-Sensor Output-Typ: open collector
Hall-Sensor B
n Signalkontakt-Eingang
n Kontakttyp: NC
Endschalter
n Bei einem nicht betätigten Endschalter
oben
liegen +12 VDC an
n In Endlage ist der angeschlossene End-
schalter-Kontakt offen
GND Versorgung der Hall-Sensoren (Ausgang)
n Ansteuerung des Antriebs (Ausgang)
Motor -
0 - 28,5 VDC
n
