Aufbau und Funktion
Anschlüsse > Anschlussbelegung - I/O-Interface-Modul

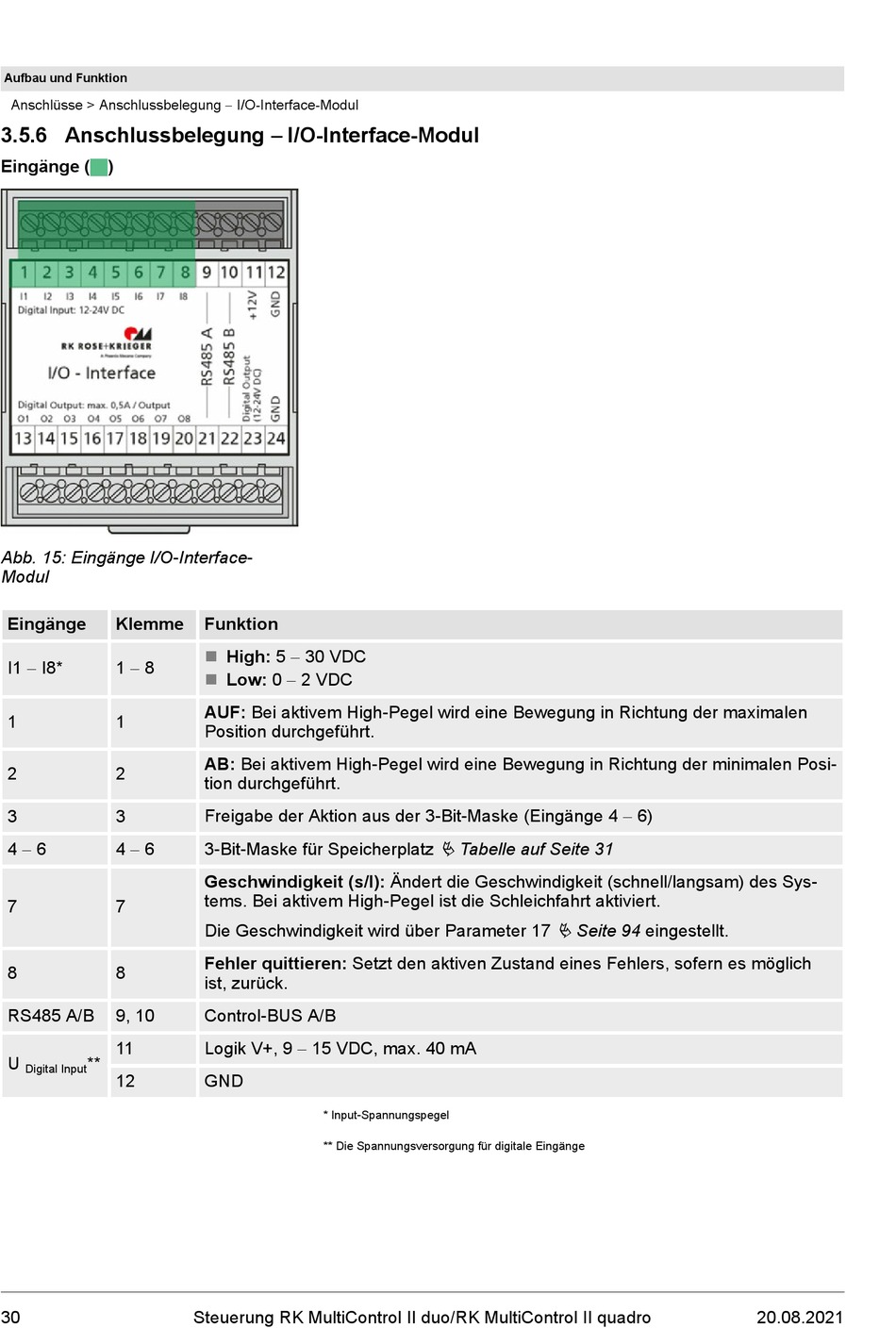

3.5.6 Anschlussbelegung - I/O-Interface-Modul
Eingänge ( )
Abb. 15: Eingänge I/O-Interface-
Modul
Eingänge
Klemme
I1 - I8*
1 - 8
1
1
2
2
3
3
4 - 6
4 - 6
7
7
8
8
RS485 A/B
9, 10
11
U
**
Digital Input
12
30
Funktion
High: 5 - 30 VDC
n
Low: 0 - 2 VDC
n
AUF: Bei aktivem High-Pegel wird eine Bewegung in Richtung der maximalen
Position durchgeführt.
AB: Bei aktivem High-Pegel wird eine Bewegung in Richtung der minimalen Posi-
tion durchgeführt.
Freigabe der Aktion aus der 3-Bit-Maske (Eingänge 4 - 6)
3-Bit-Maske für Speicherplatz
Geschwindigkeit (s/l): Ändert die Geschwindigkeit (schnell/langsam) des Sys-
tems. Bei aktivem High-Pegel ist die Schleichfahrt aktiviert.
Die Geschwindigkeit wird über Parameter 17
Fehler quittieren: Setzt den aktiven Zustand eines Fehlers, sofern es möglich
ist, zurück.
Control-BUS A/B
Logik V+, 9 - 15 VDC, max. 40 mA
GND
* Input-Spannungspegel
** Die Spannungsversorgung für digitale Eingänge
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Ä Tabelle auf Seite 31
Ä Seite 94 eingestellt.
