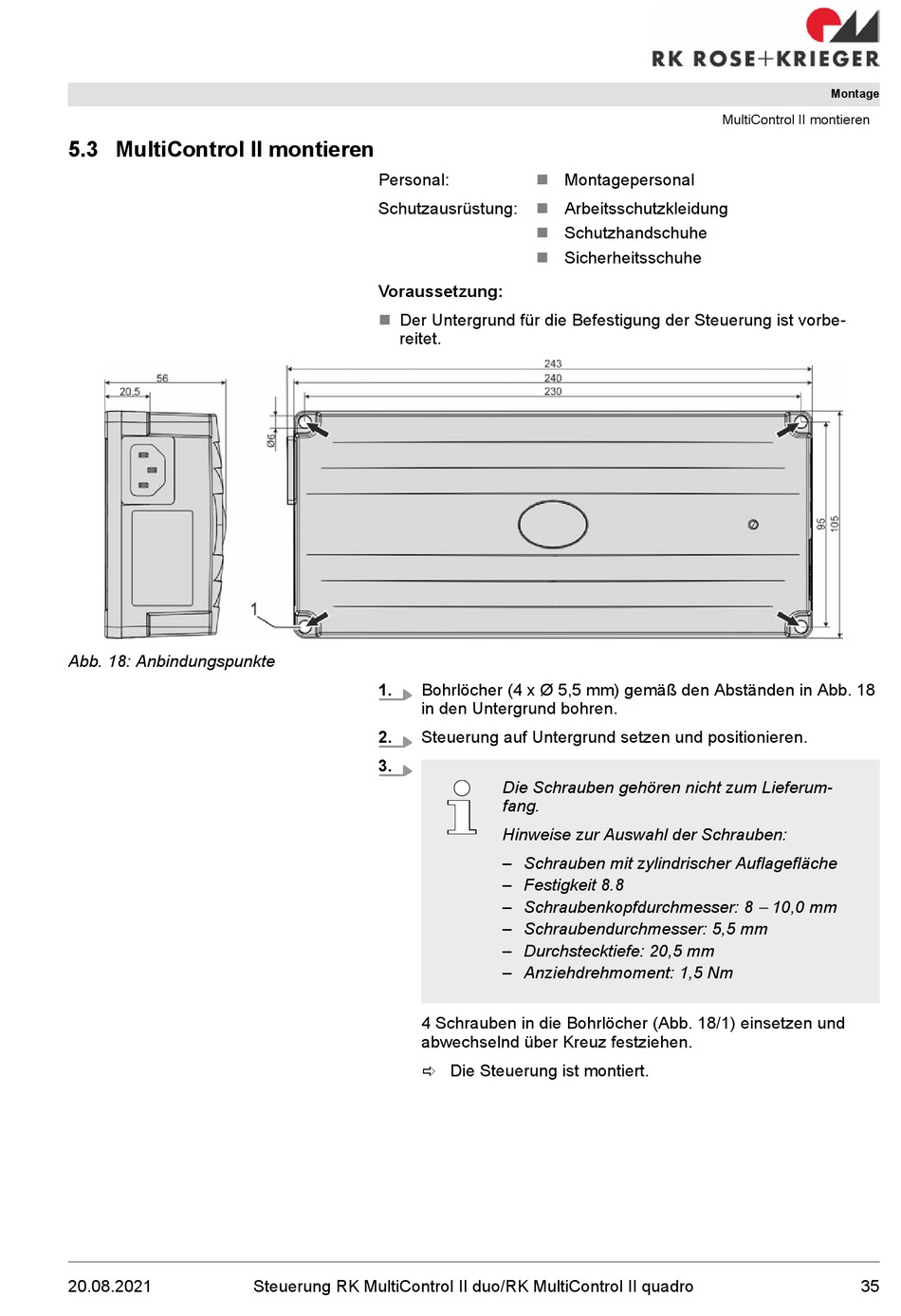

5.3 MultiControl II montieren

Abb. 18: Anbindungspunkte
20.08.2021
Personal:
Schutzausrüstung:
Voraussetzung:
n Der Untergrund für die Befestigung der Steuerung ist vorbe-
reitet.
1. Bohrlöcher (4 x Ø 5,5 mm) gemäß den Abständen in Abb. 18
in den Untergrund bohren.
2. Steuerung auf Untergrund setzen und positionieren.
3.
4 Schrauben in die Bohrlöcher (Abb. 18/1) einsetzen und
abwechselnd über Kreuz festziehen.
ð Die Steuerung ist montiert.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
n Montagepersonal
n Arbeitsschutzkleidung
n Schutzhandschuhe
n Sicherheitsschuhe
Die Schrauben gehören nicht zum Lieferum-
fang.
Hinweise zur Auswahl der Schrauben:
– Schrauben mit zylindrischer Auflagefläche
– Festigkeit 8.8
– Schraubenkopfdurchmesser: 8
– Schraubendurchmesser: 5,5 mm
– Durchstecktiefe: 20,5 mm
– Anziehdrehmoment: 1,5 Nm
Montage
MultiControl II montieren
- 10,0 mm
