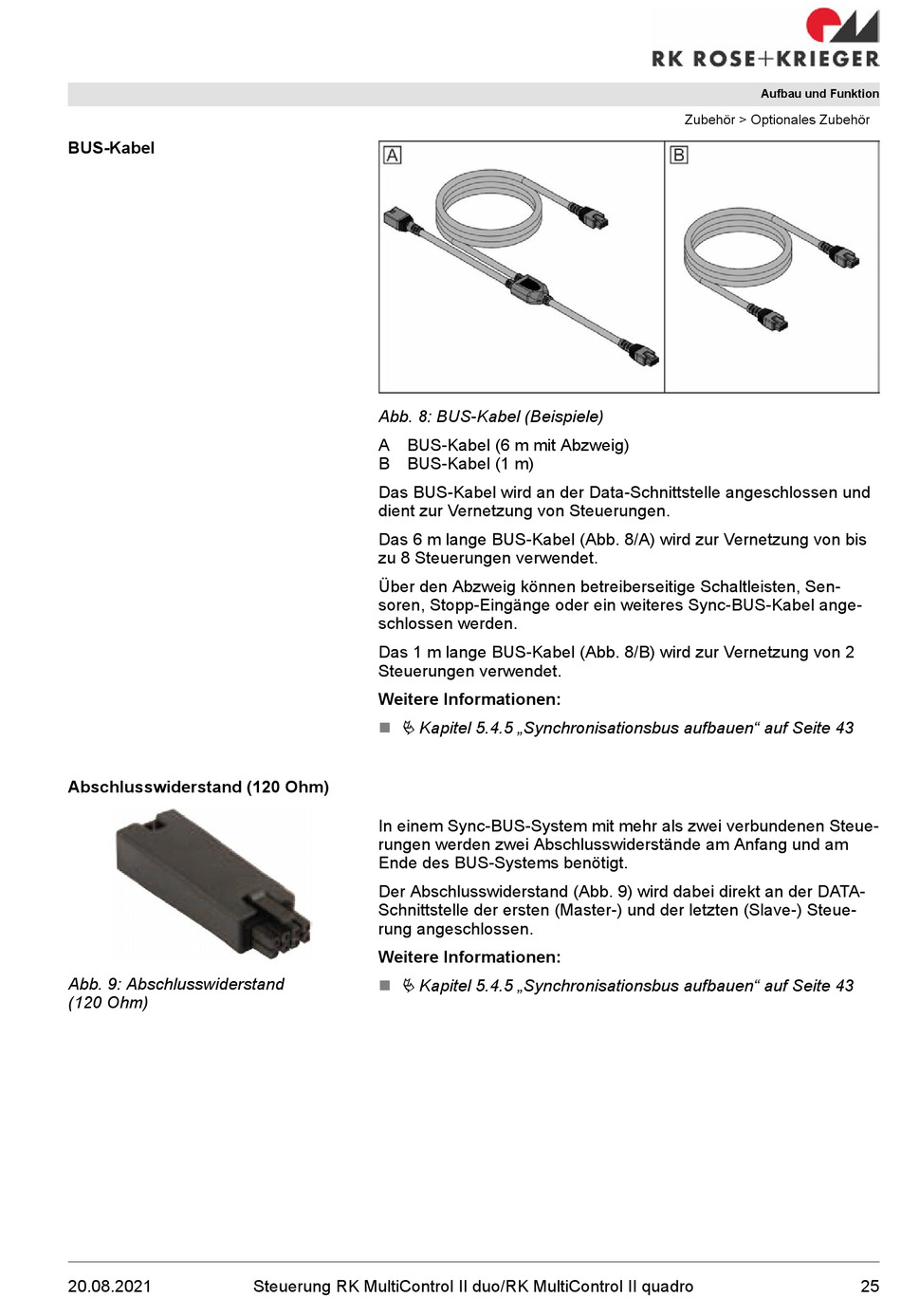

RK Rose+Krieger MultiControl II duo Montageanleitung Seite 25

BUS-Kabel
Abschlusswiderstand (120 Ohm)
Abb. 9: Abschlusswiderstand
(120 Ohm)
20.08.2021
Abb. 8: BUS-Kabel (Beispiele)
A BUS-Kabel (6 m mit Abzweig)
B BUS-Kabel (1 m)
Das BUS-Kabel wird an der Data-Schnittstelle angeschlossen und
dient zur Vernetzung von Steuerungen.
Das 6 m lange BUS-Kabel (Abb. 8/A) wird zur Vernetzung von bis
zu 8 Steuerungen verwendet.
Über den Abzweig können betreiberseitige Schaltleisten, Sen-
soren, Stopp-Eingänge oder ein weiteres Sync-BUS-Kabel ange-
schlossen werden.
Das 1 m lange BUS-Kabel (Abb. 8/B) wird zur Vernetzung von 2
Steuerungen verwendet.
Weitere Informationen:
Ä Kapitel 5.4.5 „Synchronisationsbus aufbauen" auf Seite 43
n
In einem Sync-BUS-System mit mehr als zwei verbundenen Steue-
rungen werden zwei Abschlusswiderstände am Anfang und am
Ende des BUS-Systems benötigt.
Der Abschlusswiderstand (Abb. 9) wird dabei direkt an der DATA-
Schnittstelle der ersten (Master-) und der letzten (Slave-) Steue-
rung angeschlossen.
Weitere Informationen:
Ä Kapitel 5.4.5 „Synchronisationsbus aufbauen" auf Seite 43
n
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Aufbau und Funktion
Zubehör > Optionales Zubehör
