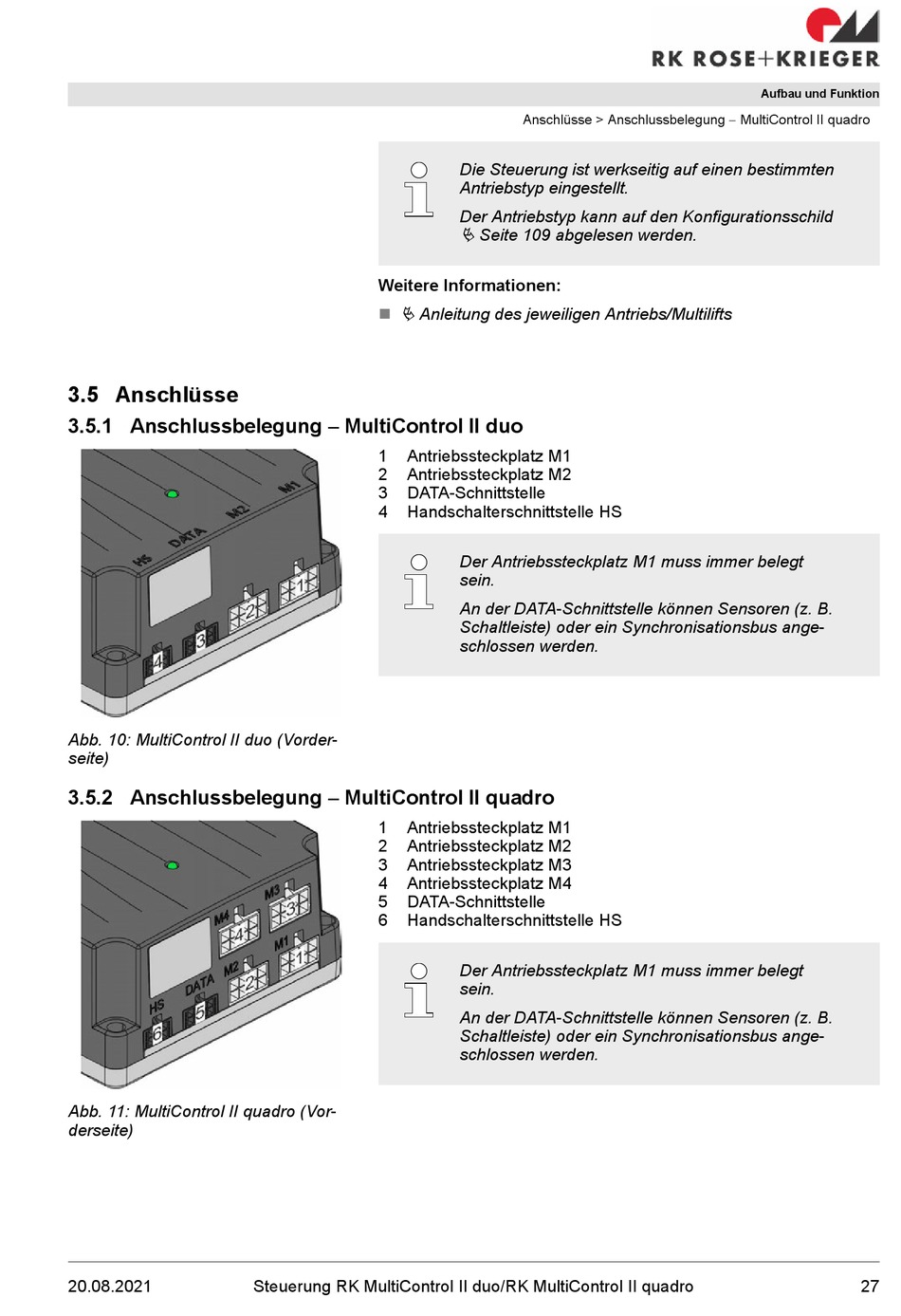

3.5 Anschlüsse
3.5.1 Anschlussbelegung - MultiControl II duo
Abb. 10: MultiControl II duo (Vorder-
seite)
3.5.2 Anschlussbelegung - MultiControl II quadro
Abb. 11: MultiControl II quadro (Vor-
derseite)
20.08.2021
Weitere Informationen:
n
Ä Anleitung des jeweiligen Antriebs/Multilifts
1
Antriebssteckplatz M1
2
Antriebssteckplatz M2
3
DATA-Schnittstelle
4
Handschalterschnittstelle HS
1
Antriebssteckplatz M1
2
Antriebssteckplatz M2
3
Antriebssteckplatz M3
4
Antriebssteckplatz M4
5
DATA-Schnittstelle
6
Handschalterschnittstelle HS
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Anschlüsse > Anschlussbelegung - MultiControl II quadro
Die Steuerung ist werkseitig auf einen bestimmten
Antriebstyp eingestellt.
Der Antriebstyp kann auf den Konfigurationsschild
Ä Seite 109 abgelesen werden.
Der Antriebssteckplatz M1 muss immer belegt
sein.
An der DATA-Schnittstelle können Sensoren (z. B.
Schaltleiste) oder ein Synchronisationsbus ange-
schlossen werden.
Der Antriebssteckplatz M1 muss immer belegt
sein.
An der DATA-Schnittstelle können Sensoren (z. B.
Schaltleiste) oder ein Synchronisationsbus ange-
schlossen werden.
