Handschalter mit 6 Funktionstasten
anschließen
5.4.3 Betreiberseitige Schaltleiste anschließen
Schaltleiste
Schaltleiste anschließen

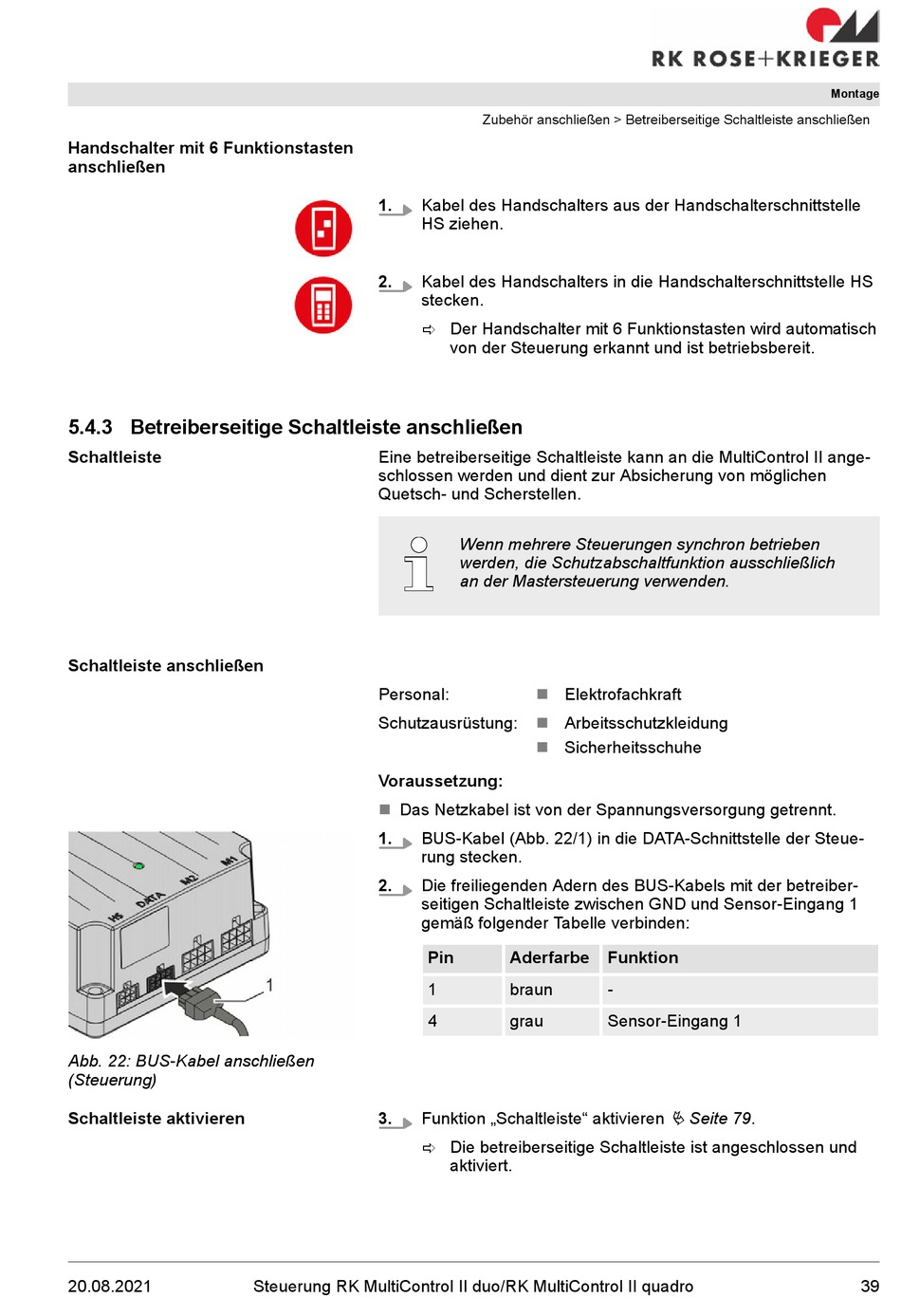

Abb. 22: BUS-Kabel anschließen
(Steuerung)
Schaltleiste aktivieren
20.08.2021
1. Kabel des Handschalters aus der Handschalterschnittstelle
HS ziehen.
2. Kabel des Handschalters in die Handschalterschnittstelle HS
stecken.
ð Der Handschalter mit 6 Funktionstasten wird automatisch
Eine betreiberseitige Schaltleiste kann an die MultiControl II ange-
schlossen werden und dient zur Absicherung von möglichen
Quetsch- und Scherstellen.
Personal:
Schutzausrüstung:
Voraussetzung:
n Das Netzkabel ist von der Spannungsversorgung getrennt.
1. BUS-Kabel (Abb. 22/1) in die DATA-Schnittstelle der Steue-
rung stecken.
2. Die freiliegenden Adern des BUS-Kabels mit der betreiber-
seitigen Schaltleiste zwischen GND und Sensor-Eingang 1
gemäß folgender Tabelle verbinden:
3. Funktion „Schaltleiste" aktivieren
ð Die betreiberseitige Schaltleiste ist angeschlossen und
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Zubehör anschließen > Betreiberseitige Schaltleiste anschließen
von der Steuerung erkannt und ist betriebsbereit.
Wenn mehrere Steuerungen synchron betrieben
werden, die Schutzabschaltfunktion ausschließlich
an der Mastersteuerung verwenden.
n Elektrofachkraft
Arbeitsschutzkleidung
n
n Sicherheitsschuhe
Pin Aderfarbe
1 braun
4 grau
aktiviert.
Funktion
-
Sensor-Eingang 1
Ä Seite 79.
