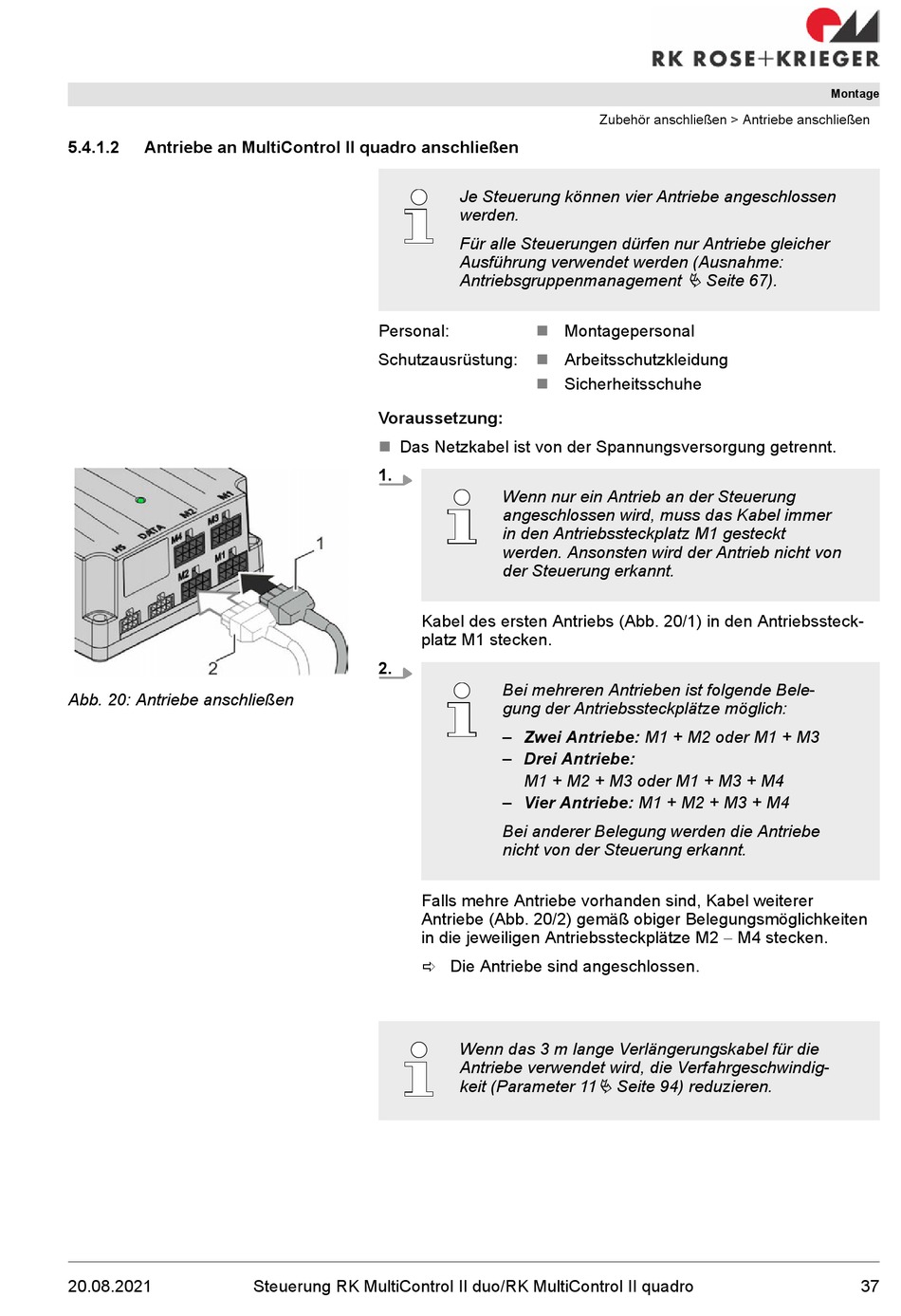

5.4.1.2 Antriebe an MultiControl II quadro anschließen
Abb. 20: Antriebe anschließen
20.08.2021
Personal:
Schutzausrüstung:
Voraussetzung:
n Das Netzkabel ist von der Spannungsversorgung getrennt.
1.
Kabel des ersten Antriebs (Abb. 20/1) in den Antriebssteck-
platz M1 stecken.
2.
Falls mehre Antriebe vorhanden sind, Kabel weiterer
Antriebe (Abb. 20/2) gemäß obiger Belegungsmöglichkeiten
in die jeweiligen Antriebssteckplätze M2 - M4 stecken.
ð Die Antriebe sind angeschlossen.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Zubehör anschließen > Antriebe anschließen
Je Steuerung können vier Antriebe angeschlossen
werden.
Für alle Steuerungen dürfen nur Antriebe gleicher
Ausführung verwendet werden (Ausnahme:
Antriebsgruppenmanagement
n Montagepersonal
n Arbeitsschutzkleidung
n Sicherheitsschuhe
Wenn nur ein Antrieb an der Steuerung
angeschlossen wird, muss das Kabel immer
in den Antriebssteckplatz M1 gesteckt
werden. Ansonsten wird der Antrieb nicht von
der Steuerung erkannt.
Bei mehreren Antrieben ist folgende Bele-
gung der Antriebssteckplätze möglich:
– Zwei Antriebe: M1 + M2 oder M1 + M3
– Drei Antriebe:
M1 + M2 + M3 oder M1 + M3 + M4
– Vier Antriebe: M1 + M2 + M3 + M4
Bei anderer Belegung werden die Antriebe
nicht von der Steuerung erkannt.
Wenn das 3 m lange Verlängerungskabel für die
Antriebe verwendet wird, die Verfahrgeschwindig-
Ä Seite 94) reduzieren.
keit (Parameter 11
Montage
Ä Seite 67).
