Montage
Zubehör anschließen > Antriebe anschließen
5.4 Zubehör anschließen
5.4.1 Antriebe anschließen
5.4.1.1 Antriebe an MultiControl II duo anschließen

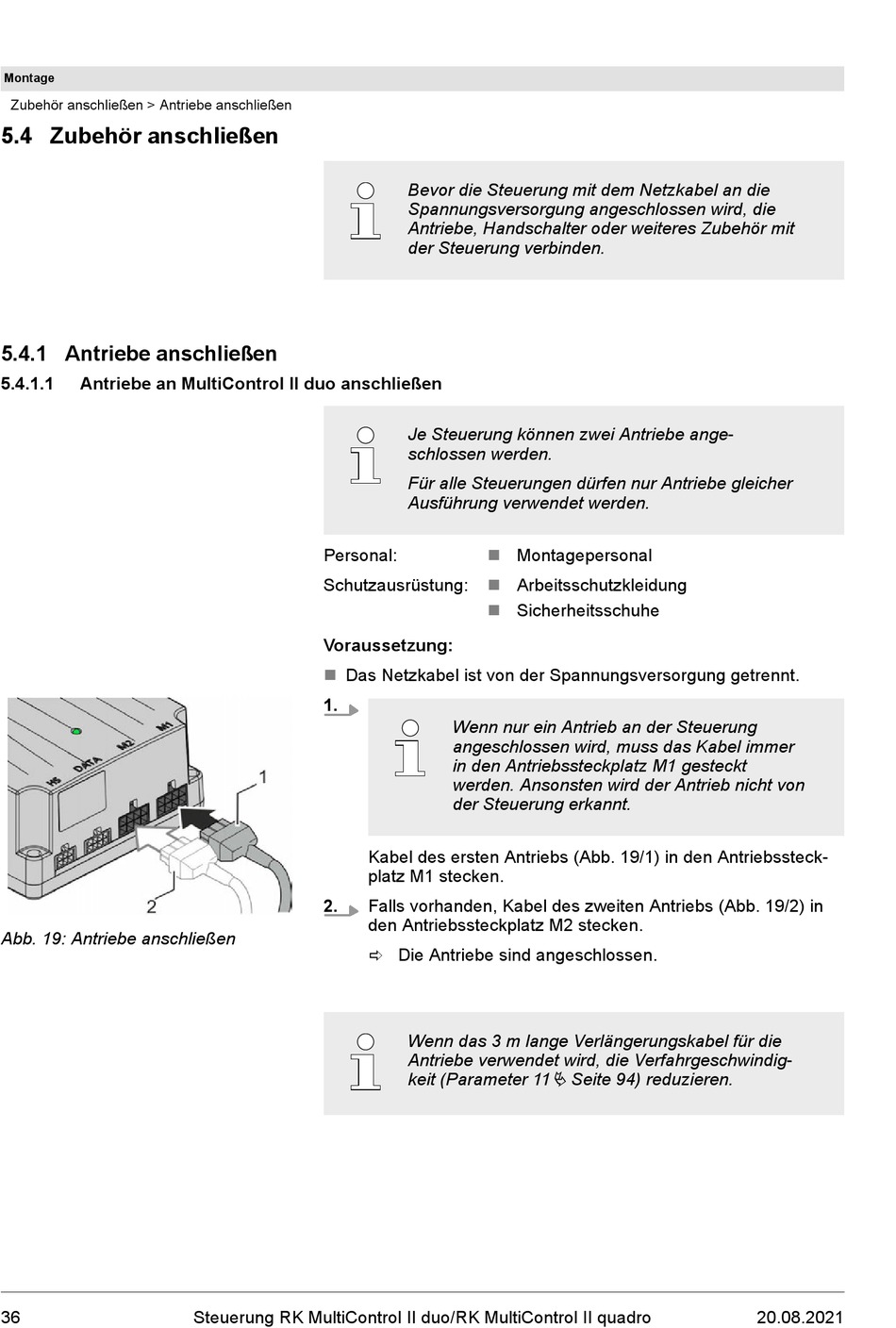

Abb. 19: Antriebe anschließen
36
Personal:
Schutzausrüstung:
Voraussetzung:
n Das Netzkabel ist von der Spannungsversorgung getrennt.
1.
2.
Steuerung RK MultiControl II duo/RK MultiControl II quadro
Bevor die Steuerung mit dem Netzkabel an die
Spannungsversorgung angeschlossen wird, die
Antriebe, Handschalter oder weiteres Zubehör mit
der Steuerung verbinden.
Je Steuerung können zwei Antriebe ange-
schlossen werden.
Für alle Steuerungen dürfen nur Antriebe gleicher
Ausführung verwendet werden.
n Montagepersonal
n Arbeitsschutzkleidung
n Sicherheitsschuhe
Wenn nur ein Antrieb an der Steuerung
angeschlossen wird, muss das Kabel immer
in den Antriebssteckplatz M1 gesteckt
werden. Ansonsten wird der Antrieb nicht von
der Steuerung erkannt.
Kabel des ersten Antriebs (Abb. 19/1) in den Antriebssteck-
platz M1 stecken.
Falls vorhanden, Kabel des zweiten Antriebs (Abb. 19/2) in
den Antriebssteckplatz M2 stecken.
ð Die Antriebe sind angeschlossen.
Wenn das 3 m lange Verlängerungskabel für die
Antriebe verwendet wird, die Verfahrgeschwindig-
keit (Parameter 11
Ä Seite 94) reduzieren.
