SGP-20VRS
Priorität der Diagnoseausgabe
DOK-DRIVE*-SGP-20VRS**-WA01-DE-P
Stehen mehrere Diagnosen gleichzeitig an, wird die Meldung mit der
höchsten Priorität dargestellt.
Nachfolgende Graphik zeigt die Einstufung der Betriebszustände
bezüglich ihrer Wichtigkeit.
P
R
I
O
R
I
T
Ä
T
ja
Anlauf Sperre
aktiv
Betriebs-
bereit
Antrieb
bereit
Antriebs-
überprüfung +
-justierung
Antriebs-
stillsetzung
Antrieb
Halt
Antrieb folgt
Betriebsart
Antriebsmakro
verfährt Antrieb
Urladen
notwendig
Parameter
laden
Tippen: Antrieb
fährt rückwärts
Tippen: Antrieb
fährt vorwärts

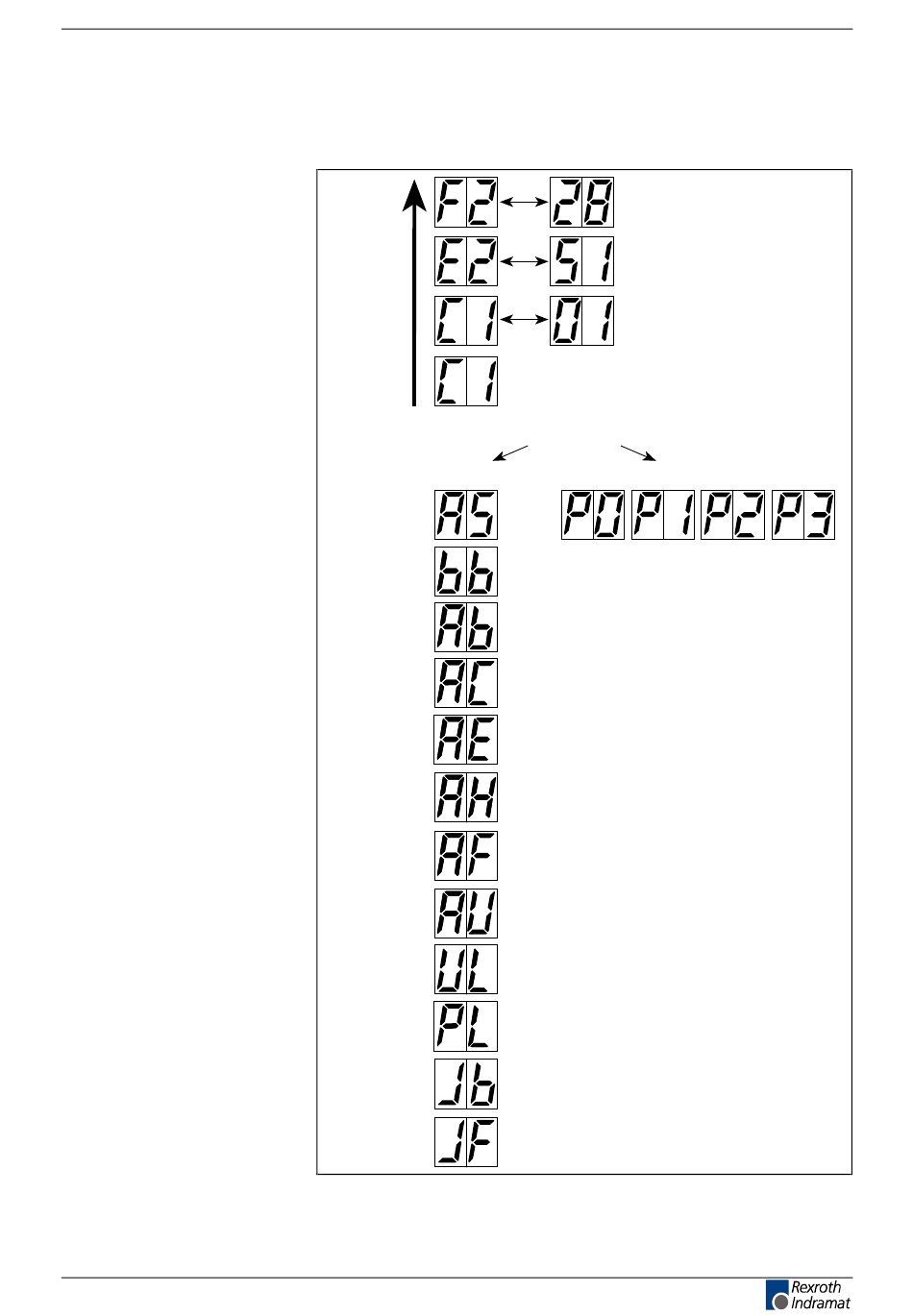

Abb. 1-3:
Prioritätenabhängige Diagnosedarstellung
Diagnosebeschreibung
Fehler
Warnung
Kommandofehler
Kommando aktiv
Betriebsbereit ?
nein
Kommunikationsphase
1-3
Da0003f1.fh7
