1-2
Diagnosebeschreibung
SGP-20VRS
H1-Display
Als optische Anzeige der Diagnose an den Antriebsregelgeräten dient das
H1-Display.
H1-Display
H1
S1
S3
S2
0
0
DKC
FA5047f1.fh7

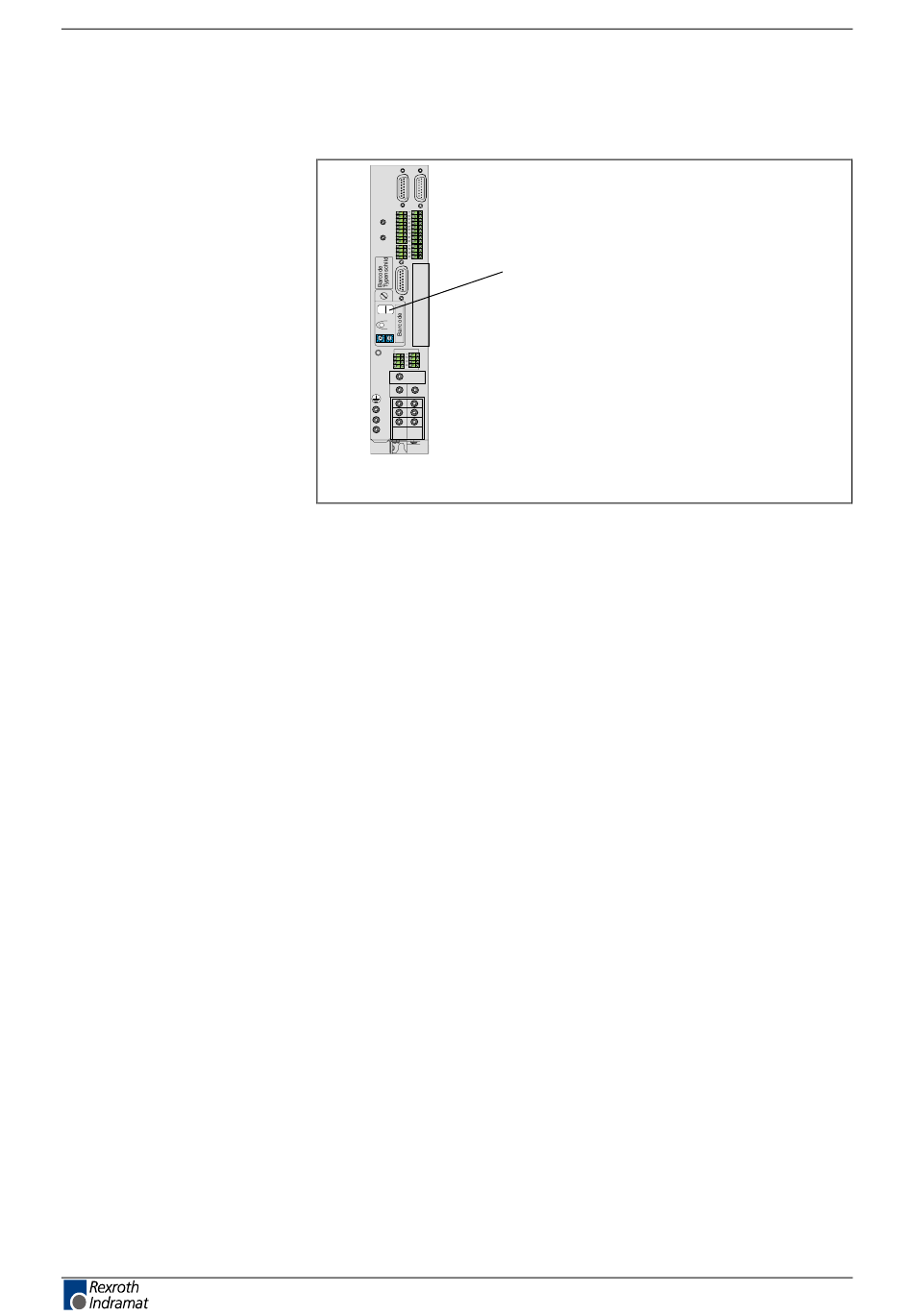

Abb. 1-2:
H1-Display
Auf dieser 2-stelligen Sieben-Segment-Anzeige erscheint symbolisiert die
Diagnosenummer. Die Form der Darstellung geht aus dem Bild
"Prioritätenabhängige Diagnosedarstellung" hervor.
Mit Hilfe des Displays ist es möglich, schnell und ohne Benutzung eines
Kommunikations-Interfaces den aktuellen Betriebszustand zu ersehen.
Die Betriebsart ist aus dem H1-Display nicht ersichtlich. Folgt der Antrieb
der Betriebsart und wurde kein Kommando aktiviert, so erscheint am
Display die Anzeige "AF".
DOK-DRIVE*-SGP-20VRS**-WA01-DE-P
