VERKABELUNG UND ANSCHLÜSSE

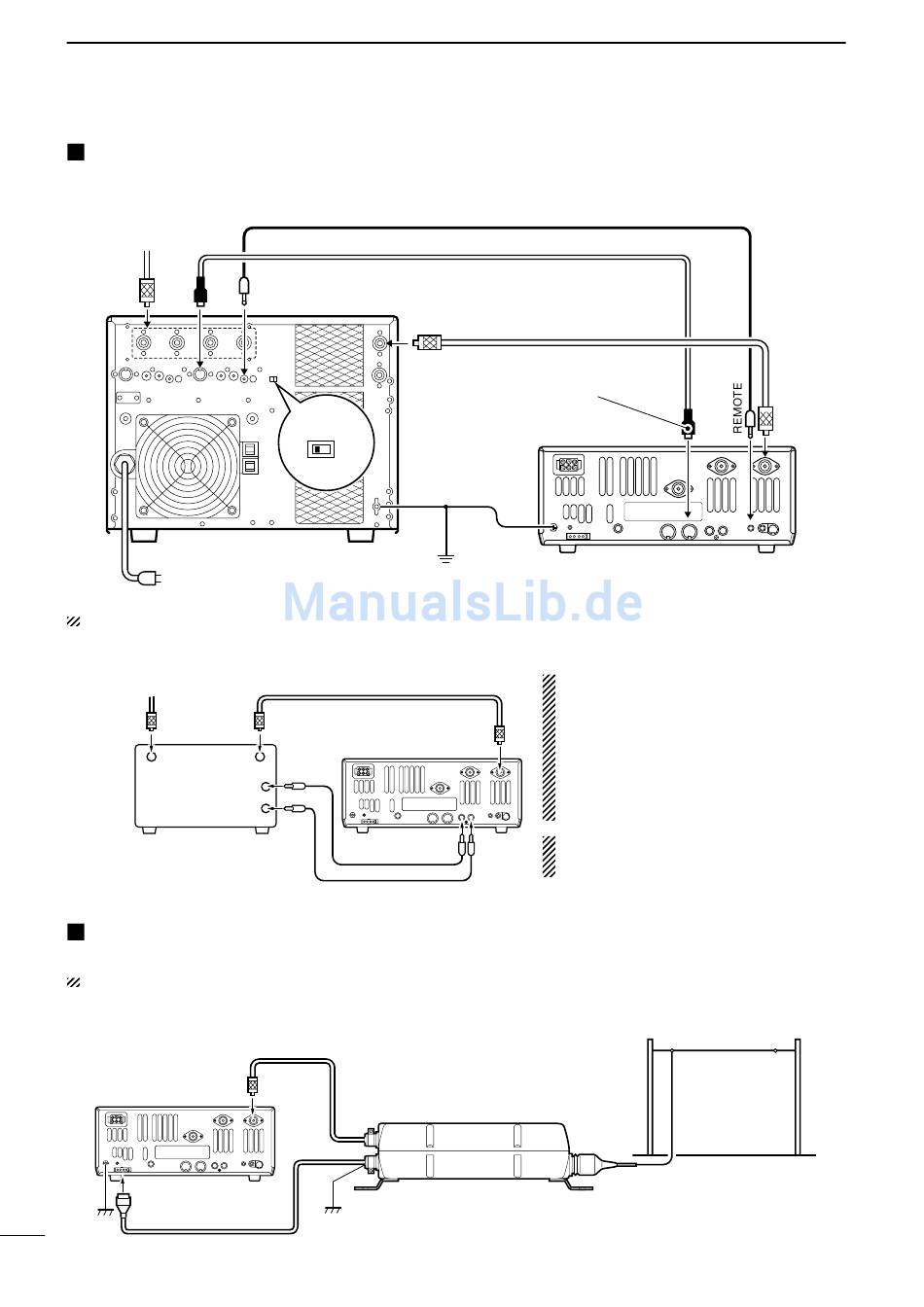

Linear-Endstufe anschließen
IC-PW1 ANSCHLIESSEN
Zur
Antenne ACC(1)
ANT
Netzsteckdose
(Nicht-Europa-Version: 100–120/220–240 V
Europa-Version
Bei der Abstimmung des Antennentuners der IC-PW1 den Antennentuner des IC-7400 ausschalten.
ANSCHLUSS EINER LINEAR-ENDSTUFE (FREMDFABRIKAT)
Zur Antenne
RF OUTPUT
Linear-Endstufe
(Fremdfabrikat)
Externen Antennentuner anschließen
ANSCHLUSS DES AH-4
Der AH-4 muss an [ANT1] angeschlossen werden.
Transceiver
Steuerkabel
17
(in den europäischen Ländern nicht nutzbar)
Steuerungskabel
ACC-Kabel
REMOTE
EXCITER
1
1&2
IC-PW1
: 230 V)
Koaxialkabel (50 Ω)
Transceiver
RF INPUT
ALC
SEND
Koaxialkabel (vom AH-4)
ANT1
Erde
Zum Anschluss einer Linear-Endstufe [ANT1] benutzen.
(im Lieferumfang der IC-PW1)
(im Lieferumfang der IC-PW1)
Koaxialkabel
INPUT1
(im Lieferumfang der IC-PW1)
Stellen Sie sicher, das Kabel an
die 7-polige ACC(2)-Buchse
anzuschließen.
GND
GND
Erde
R WARNUNG:
Stellen Sie, wie in der Anleitung der Endstufe be-
schrieben, die Ausgangsleistung des Transceivers
ANT1
und den ALC-Ausgangspegel ein.
Der ALC-Eingangspegel am Transceiver muss im
Bereich von 0 V bis –4 V liegen und darf nicht posi-
tive Werte annehmen. Nicht abgeglichene ALC- und
HF-Leistungseinstellungen stellen eine Brandgefahr
dar und können die Linear-Endstufe beschädigen.
Spezifikationen des SEND-Relais: 16 V DC/0,5 A. Bei
SEND
ALC
höheren Werten muss ein externes Relais verwendet
werden.
AH-4
ACC(2)
Transceiver
Langdraht oder optionale AH-2b
ANT1
