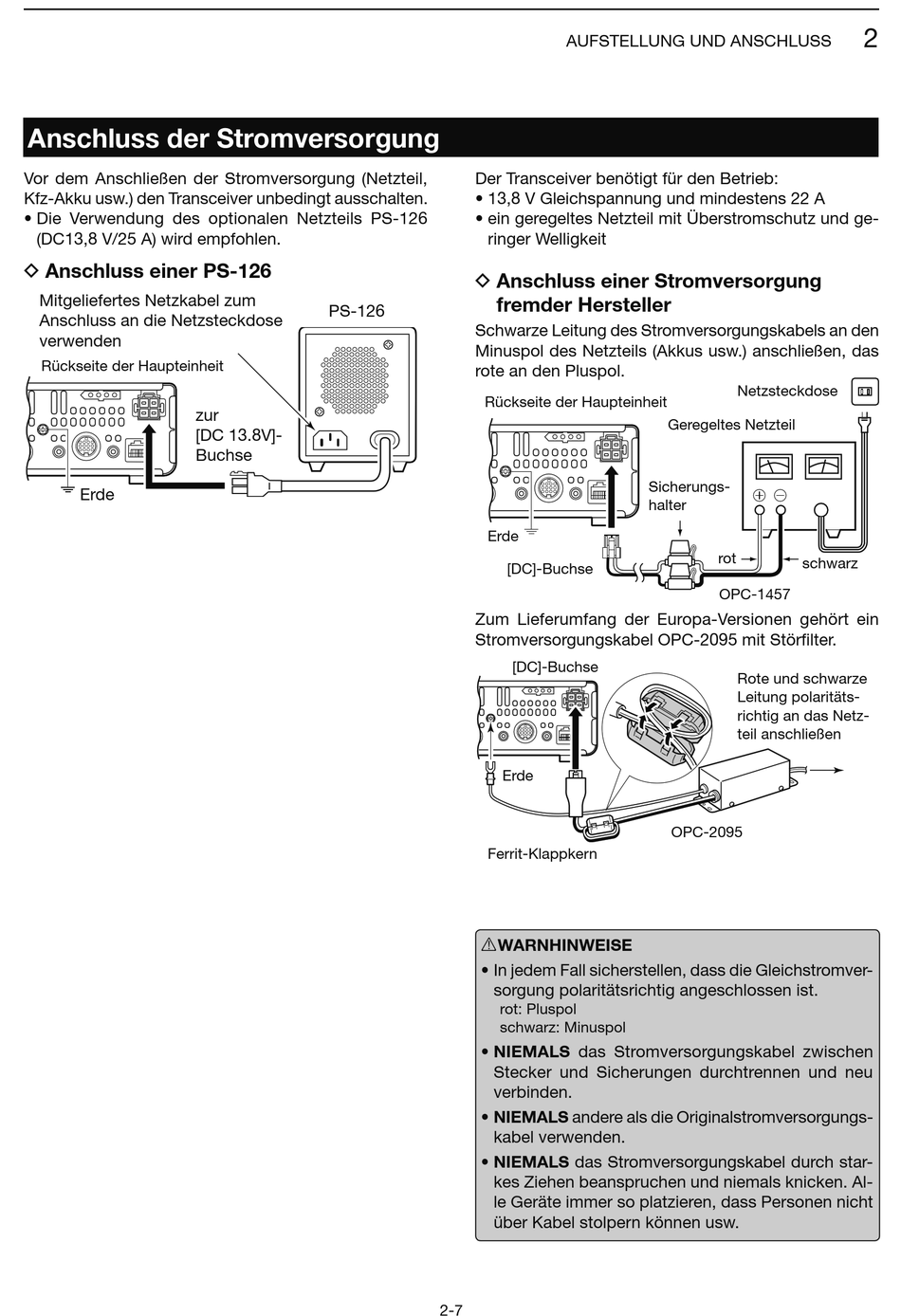

Anschluss der Stromversorgung

Vor dem Anschließen der Stromversorgung (Netzteil,
Kfz-Akku usw.) den Transceiver unbedingt ausschalten.
• Die Verwendung des optionalen Netzteils PS-126
(DC13,8 V/25 A) wird empfohlen.

D Anschluss einer PS-126

Mitgeliefertes Netzkabel zum
Anschluss an die Netzsteckdose
verwenden
Rückseite der Haupteinheit
Erde
PS-126
zur
[DC 13.8V]-
Buchse
AUFSTELLUNG UND ANSCHLUSS
Der Transceiver benötigt für den Betrieb:
• 13,8 V Gleichspannung und mindestens 22 A
• ein geregeltes Netzteil mit Überstromschutz und ge-
ringer Welligkeit
D Anschluss einer Stromversorgung
fremder Hersteller
Schwarze Leitung des Stromversorgungskabels an den
Minuspol des Netzteils (Akkus usw.) anschließen, das
rote an den Pluspol.
Rückseite der Haupteinheit
Erde
[DC]-Buchse
Zum Lieferumfang der Europa-Versionen gehört ein
Stromversorgungskabel OPC-2095 mit Störfilter.
[DC]-Buchse
Erde
Ferrit-Klappkern
RWARNHINWEISE
• In jedem Fall sicherstellen, dass die Gleichstromver-
sorgung polaritätsrichtig angeschlossen ist.
rot: Pluspol
schwarz: Minuspol
• NIEMALS das Stromversorgungskabel zwischen
Stecker und Sicherungen durchtrennen und neu
verbinden.
• NIEMALS andere als die Originalstromversorgungs-
kabel verwenden.
• NIEMALS das Stromversorgungskabel durch star-
kes Ziehen beanspruchen und niemals knicken. Al-
le Geräte immer so platzieren, dass Personen nicht
über Kabel stolpern können usw.
2-7
Netzsteckdose
Geregeltes Netzteil
Sicherungs-
halter
rot
schwarz
OPC-1457
Rote und schwarze
Leitung polaritäts-
richtig an das Netz-
teil anschließen
OPC-2095
