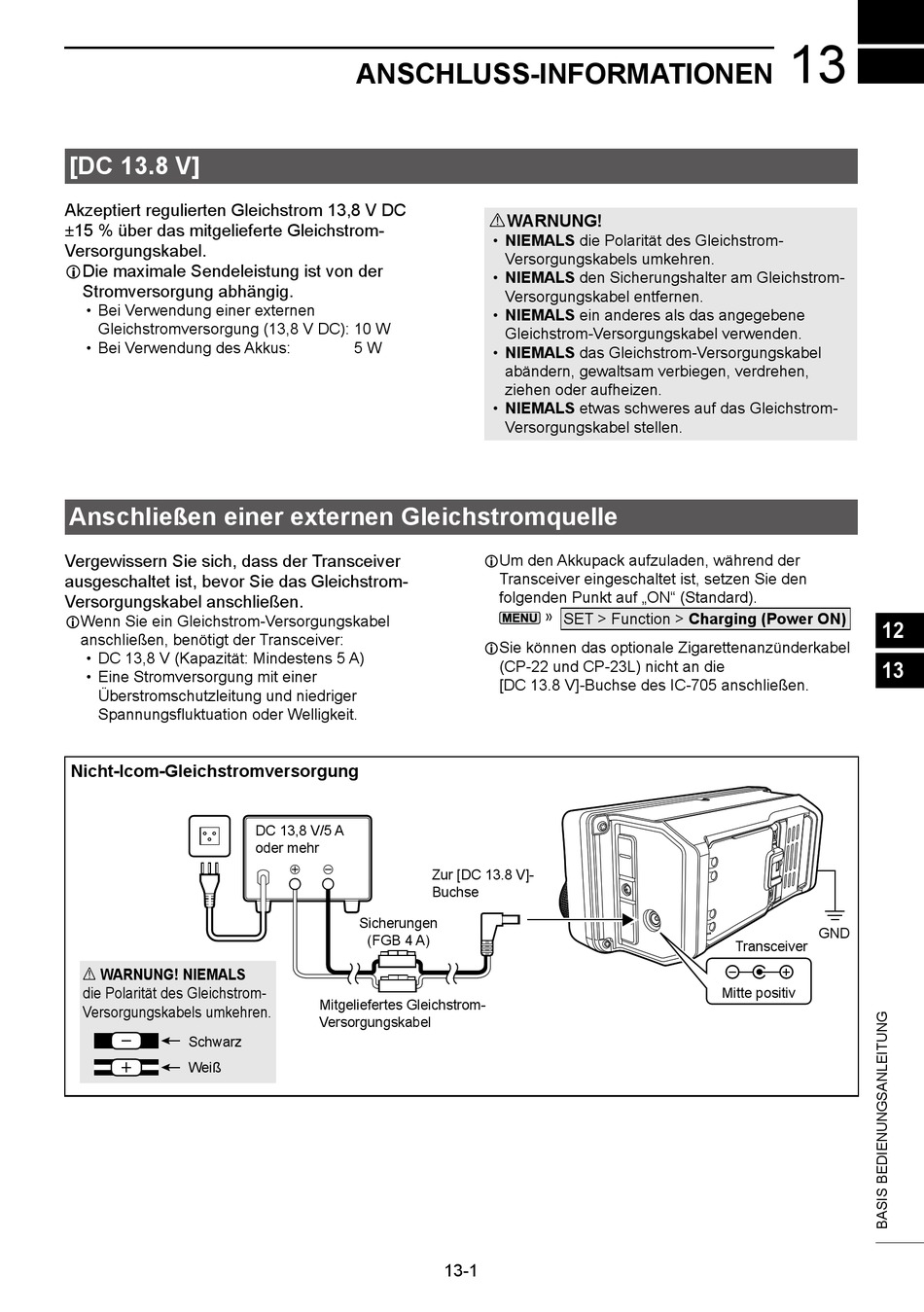

[DC 13�8 V]
Akzeptiert regulierten Gleichstrom 13,8 V DC
±15 % über das mitgelieferte Gleichstrom-
Versorgungskabel.
LDie maximale Sendeleistung ist von der
Stromversorgung abhängig.
• Bei Verwendung einer externen
Gleichstromversorgung (13,8 V DC): 10 W
• Bei Verwendung des Akkus:
Anschließen einer externen Gleichstromquelle
Vergewissern Sie sich, dass der Transceiver
ausgeschaltet ist, bevor Sie das Gleichstrom-
Versorgungskabel anschließen.
LWenn Sie ein Gleichstrom-Versorgungskabel
anschließen, benötigt der Transceiver:
• DC 13,8 V (Kapazität: Mindestens 5 A)
• Eine Stromversorgung mit einer
Überstromschutzleitung und niedriger
Spannungsfluktuation oder Welligkeit.
Nicht-Icom-Gleichstromversorgung
R WARNUNG! NIEMALS
die Polarität des Gleichstrom-
Versorgungskabels umkehren.
Schwarz
Weiß
ANSCHLUSS-INFORMATIONEN
5 W
DC 13,8 V/5 A
oder mehr
+
_
Sicherungen
(FGB 4 A)
Mitgeliefertes Gleichstrom-
Versorgungskabel
RWARNUNG!
• NIEMALS die Polarität des Gleichstrom-
Versorgungskabels umkehren.
• NIEMALS den Sicherungshalter am Gleichstrom-
Versorgungskabel entfernen.
• NIEMALS ein anderes als das angegebene
Gleichstrom-Versorgungskabel verwenden.
• NIEMALS das Gleichstrom-Versorgungskabel
abändern, gewaltsam verbiegen, verdrehen,
ziehen oder aufheizen.
• NIEMALS etwas schweres auf das Gleichstrom-
Versorgungskabel stellen.
LUm den Akkupack aufzuladen, während der
Transceiver eingeschaltet ist, setzen Sie den
folgenden Punkt auf „ON" (Standard).
» SET > Function > Charging (Power ON)
LSie können das optionale Zigarettenanzünderkabel
(CP-22 und CP-23L) nicht an die
[DC 13.8 V]-Buchse des IC-705 anschließen.
Zur [DC 13.8 V]-
Buchse
13-1
13
12
13
GND
Transceiver
Mitte positiv
