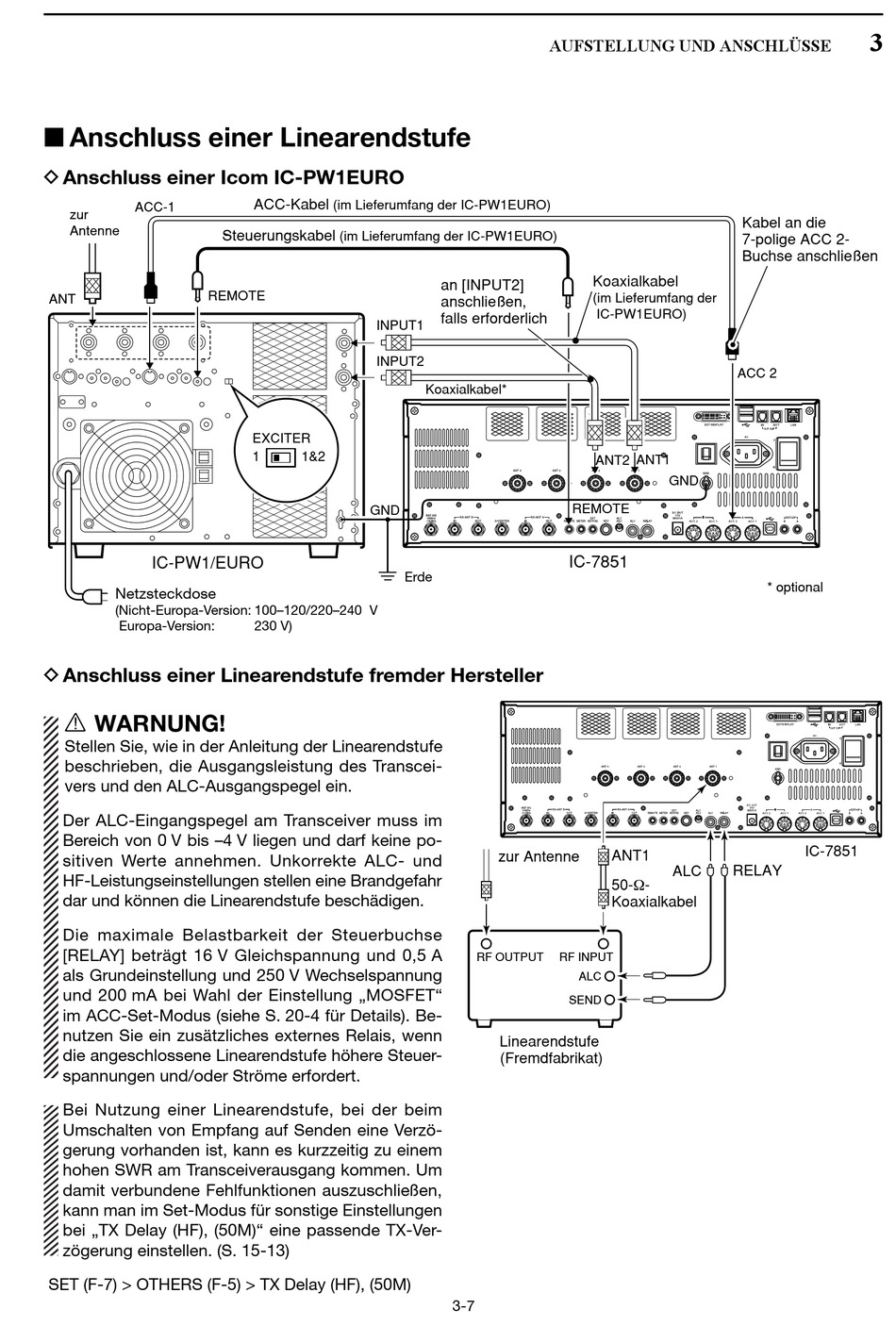

■ Anschluss einer Linearendstufe
D Anschluss einer Icom IC-PW1EURO
ACC-1
zur
Antenne
REMOTE
ANT
IC-PW1/EURO
Netzsteckdose
(Nicht-Europa-Version: 100–120/220–240 V
Europa-Version:
D
D Anschluss einer Linearendstufe fremder Hersteller
R WARNUNG!
Stellen Sie, wie in der Anleitung der Linearendstufe
beschrieben, die Ausgangsleistung des Trans cei-
vers und den ALC-Ausgangspegel ein.
Der ALC-Eingangspegel am Transceiver muss im
Bereich von 0 V bis –4 V liegen und darf keine po-
sitiven Werte annehmen. Unkorrekte ALC- und
HF-Leistungseinstellungen stellen eine Brandgefahr
dar und können die Linearendstufe beschädigen.
Die maximale Belastbarkeit der Steuerbuchse
[RELAY] beträgt 16 V Gleichspannung und 0,5 A
als Grundeinstellung und 250 V Wechselspannung
und 200 mA bei Wahl der Einstellung „MOSFET"
im ACC-Set-Modus (siehe S. 20-4 für Details). Be-
nut zen Sie ein zusätzliches externes Relais, wenn
die angeschlossene Linearendstufe höhere Steuer-
span nungen und/oder Ströme erfordert.
Bei Nutzung einer Linearendstufe, bei der beim
Umschalten von Empfang auf Senden eine Verzö-
gerung vorhanden ist, kann es kurzzeitig zu einem
hohen SWR am Transceiverausgang kommen. Um
damit verbundene Fehlfunktionen auszuschließen,
kann man im Set-Modus für sonstige Einstellungen
bei „TX Delay (HF), (50M)" eine passende TX-Ver-
zögerung einstellen. (S. 15-13)
SET (F-7) > OTHERS (F-5) > TX Delay (HF), (50M)
ACC-Kabel
(im Lieferumfang der IC-PW1EURO)
Steuerungskabel
(im Lieferumfang der IC-PW1EURO)
INPUT1
INPUT2
EXCITER
1
1&2
GND
230 V)
AUFSTELLUNG UND ANSCHLÜSSE
an [INPUT2]
anschließen,
falls erforderlich
Koaxialkabel*
REMOTE
IC-7851
Erde
zur Antenne
RF OUTPUT
RF INPUT
SEND
Linearendstufe
(Fremdfabrikat)
3-7
Kabel an die
7-polige ACC 2-
Buchse anschließen
Koaxialkabel
(im Lieferumfang der
IC-PW1EURO)
ACC 2
ANT2 ANT1
GND
B
L
L
ANT1
ALC
RELAY
50- -
Koaxialkabel
ALC
3
* optional
B
IC-7851
