2
AUFSTELLUNG UND ANSCHLÜSSE

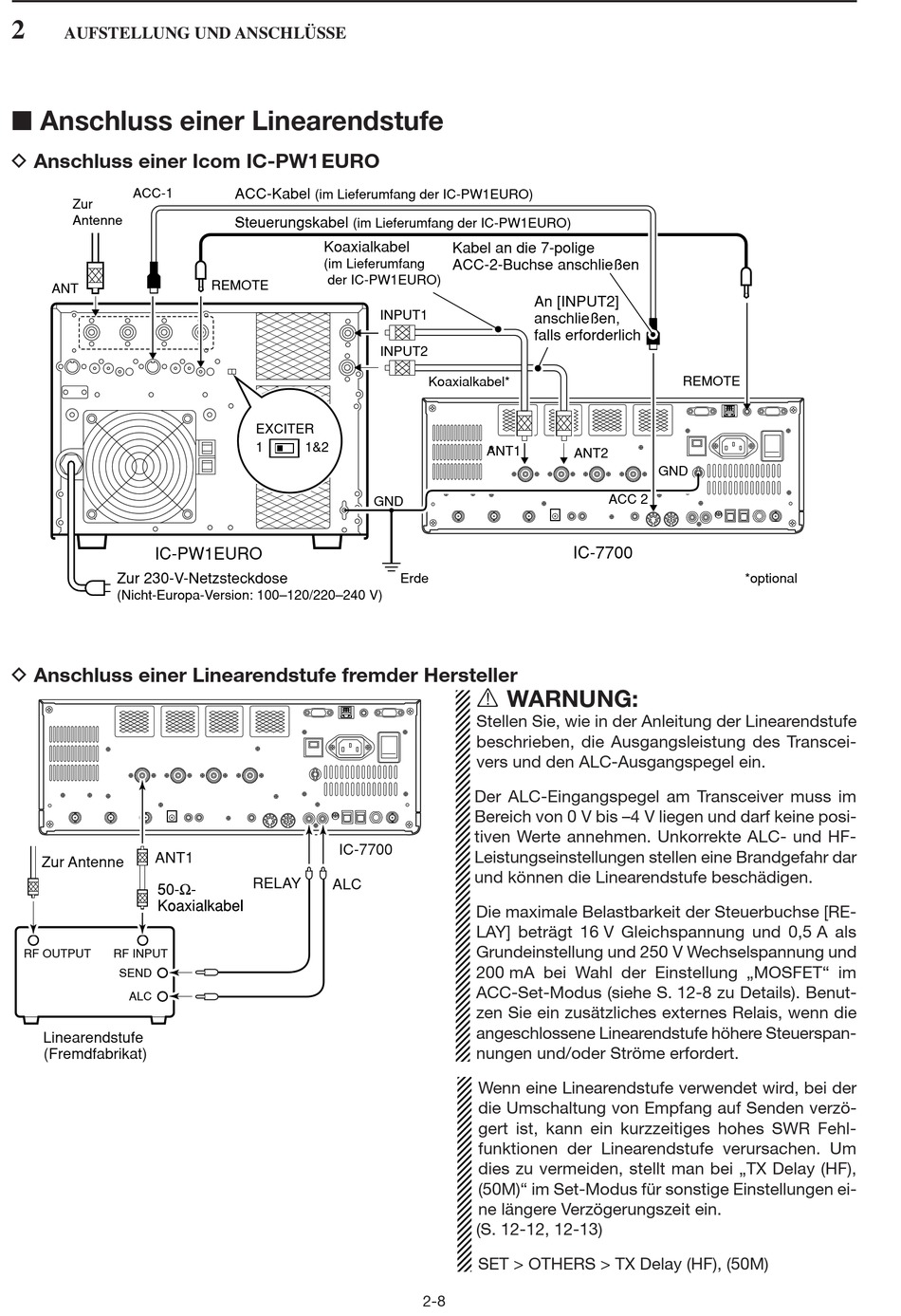

I Anschluss einer Linearendstufe

D Anschluss einer Icom IC-PW1 EURO

ACC-1
Zur
Antenne
ANT
IC-PW1EURO
Zur 230-V-Netzsteckdose
(Nicht-Europa-Version: 100–120/220–240 V)

D Anschluss einer Linearendstufe fremder Hersteller

ANT1
Zur Antenne
RF OUTPUT RF INPUT
SEND
ALC
Linearendstufe
(Fremdfabrikat)
ACC-Kabel
(im Lieferumfang der IC-PW1EURO)
Steuerungskabel
(im Lieferumfang der IC-PW1EURO)
Koaxialkabel
(im Lieferumfang
der IC-PW1EURO)
REMOTE
INPUT1
INPUT2
EXCITER
1 1&2
GND
IC-7700
RELAY
ALC
Kabel an die 7-polige
ACC-2-Buchse anschließen
An [INPUT2]
anschließen,
falls erforderlich
Koaxialkabel*
ANT1
Erde
R WARNUNG:
REMOTE
ANT2
GND
ACC 2
IC-7700
*optional
