3.6.2 Relaisanschlüsse
Relais
1)
Klemme
1 1
2
3
2 4
5
6
1 01–02
01–03
2 04–05
04–06

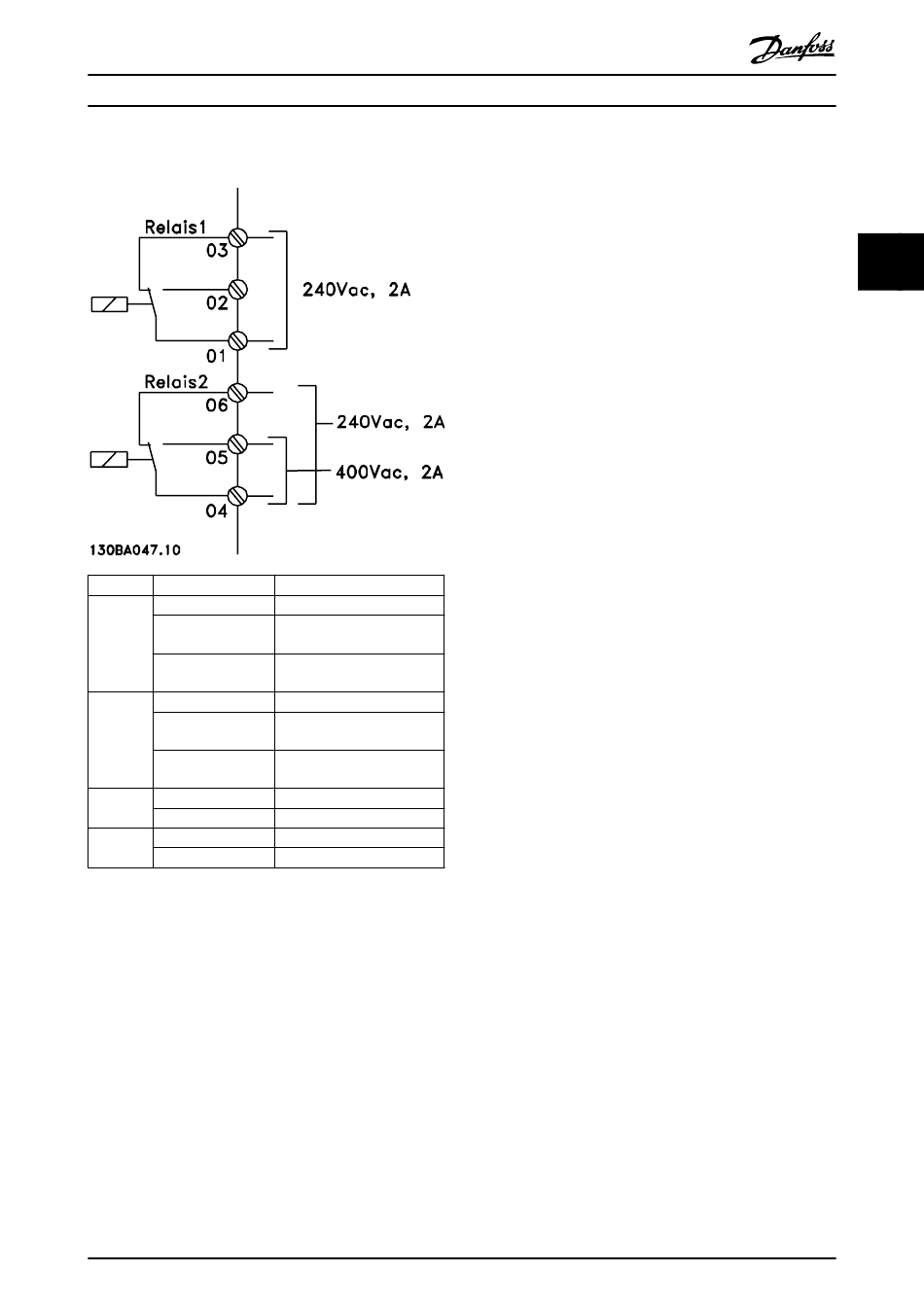

Abbildung 3.25 Relaisausgänge 1 und 2, Maximale
Spannungswerte
1) Um mehr Relaisausgänge hinzuzufügen, installieren Sie das
®
VLT -Relais-Optionsmodul MCB 105 oder das VLT
Optionsmodul MCB 113.
Weitere Informationen über Relais finden Sie unter
Kapitel 7 Technische Daten und Kapitel 8.3 Relaisklemmen-
zeichnungen.
Weitere Informationen über Relaisoptionen finden Sie unter
Kapitel 3.8 Optionen und Zubehör.
MG16G203
Projektierungshandbuch
Beschreibung
Allgemein
Schließer
Maximal 240 V
Öffner
Maximal 240 V
Allgemein
Öffner
Maximal 240 V
Öffner
Maximal 240 V
Schließer (normal offen)
Öffner (normal geschlossen)
Schließer (normal offen)
Öffner (normal geschlossen)
®
-Relais-
