Parameterbeschreibung
H (Höhe)
Regelungskurve

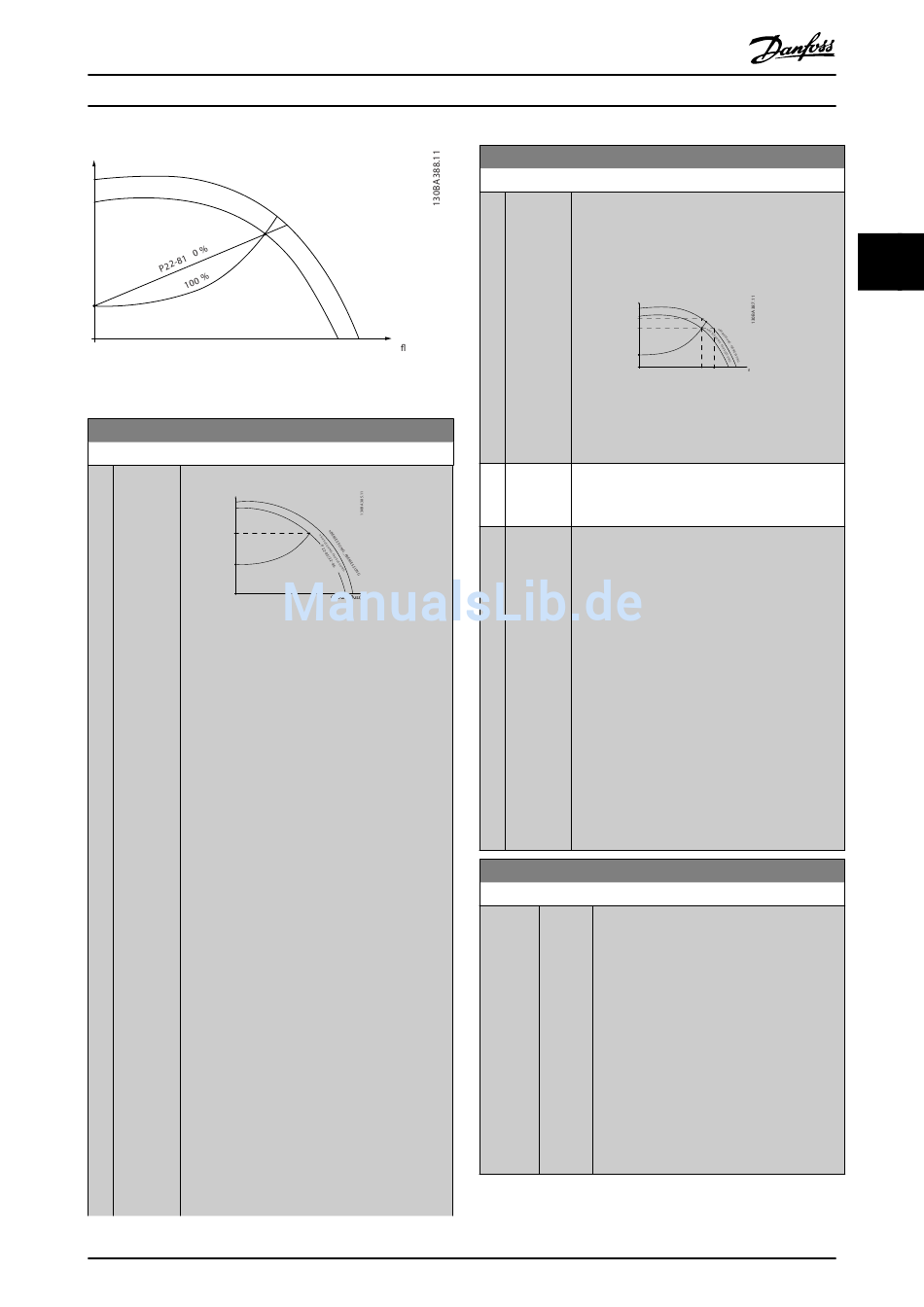

Abbildung 3.60 Quadratisch-lineare Kurvennäherung
22-82 Arbeitspunktberechn.
Option: Funktion:
Beispiel 1
H (Höhe)
HAUSLEGUNGSollwert
HMIN
P22-83/
P22-84
Regelungskurve
P22-87
Abbildung 3.61 Drehzahl am Systemausle-
gungspunkt ist bekannt
Gehen wir auf dem Datenblatt mit den
Kennlinien für die jeweiligen Geräte bei
unterschiedlichen Drehzahlen bzw. Frequenzen
einfach vom Punkt H
H nach rechts, finden wir Punkt A, den
DESIGN
Systemauslegungspunkt. Sie sollten die Pumpen-
kennlinie an diesem Punkt finden und die
zugehörige Drehzahl programmieren. Durch
Schließen der Ventile und Ändern der Drehzahl,
bis H erreicht ist, können Sie die Drehzahl am
MIN
Punkt ohne Durchfluss finden.
Durch Anpassung von Parameter 22-81 Quadr.-
lineare Kurvennäherung können Sie die Form der
Regelkurve unendlich verändern.
Beispiel 2
Drehzahl am Systemauslegungspunkt unbekannt:
Bei unbekannter Drehzahl am Systemausle-
gungspunkt müssen Sie einen anderen Sollwert
auf der Regelkurve anhand des Datenblatts
ermitteln. Indem Sie sich die Kurve für die
Nenndrehzahl ansehen und den
Auslegungsdruck (H
einzeichnen, können Sie den Durchfluss bei
diesem Druck, Q
Einzeichnen des Auslegungsdurchflusses
(Q , Punkt D) können Sie den Druck
AUSLEGUNG
H bei diesem Durchfluss ermitteln.
AUSLEGUNG
Wenn diese beiden Punkte auf der Pumpenkurve
MG20O903
Programmierhandbuch
Q (Durch uss)
A
und vom Punkt
DESIGN
, Punkt C)
AUSLEGUNG
, ermitteln. Durch
NENN
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
22-82 Arbeitspunktberechn.
Option: Funktion:
zusammen mit H
bekannt sind, kann der Frequenzumrichter den
Sollwertpunkt B berechnen und damit die
Regelkurve zeichnen, zu der auch der Systema-
uslegungspunkt A gehört.
H (Höhe)
H BEMESSUNG
P22-88
H AUSLEGUNG
Sollwert
H MIN
P22-83/
P22-84 Regelungskurve
P22-87
Abbildung 3.62 Drehzahl am Systemausle-
gungspunkt unbekannt
[0] Deaktiviert Arbeitspunktberechnung nicht aktiv. Muss
verwendet werden, wenn die Drehzahl am
*
Auslegungspunkt bekannt ist.
[1] Aktiviert Arbeitspunktberechnung ist aktiv. Bei Aktivierung
dieses Parameters kann der unbekannte
Systemauslegungspunkt bei 50-Hz-Frequenz
anhand der Eingangsdaten berechnet werden in:
•
Parameter 22-83 Drehzahl bei No-Flow
[UPM].
•
Parameter 22-84 Frequenz bei No-Flow
[Hz].
•
Parameter 22-87 Druck bei No-Flow
Drehzahl.
•
Parameter 22-88 Druck bei Nenndrehzahl.
•
Parameter 22-89 Durchfluss an
Auslegungspunkt.
•
Parameter 22-90 Durchfluss bei
Nenndrehzahl.

22-83 Drehzahl bei No-Flow [UPM]

Range: Funktion:
Size [ 0 - Auflösung 1 UPM
related par. Geben Sie die Motordrehzahl in UPM ein, bei
*
22-85 welcher der Durchfluss 0 ist und ein
RPM] Mindestdruck H
alternativ die Drehzahl in Hz in
Parameter 22-84 Frequenz bei No-Flow [Hz]
ein. Wenn Sie in Parameter 0-02 Hz/UPM
Umschaltung UPM gewählt haben, müssen
Sie auch Parameter 22-85 Drehzahl an
Auslegungspunkt [UPM] verwenden. Dieser
Wert wird bestimmt, indem die Ventile
geschlossen werden und die Drehzahl
verringert wird, bis der Mindestdruck H
erreicht ist.
wie oben beschrieben
MIN
B B
A
C
Q (Durch uss)
Q AUSLEGUNG Q BEMESSUNG
P22-89 P22-90
erzielt wird. Geben Sie
MIN
MIN
