Vor-/Nach-Schmierung - Danfoss VLT AQUA Drive FC 202 Projektierungshandbuch

Produktfunktionen
Je nach Anwendung und Zweck der Anwendung können
Sie diese Funktion als vorbeugende oder reaktive
Maßnahme verwenden und folgendermaßen auslösen/
starten:
•
Bei jedem Startbefehl (Parameter 29-11 Derag at
Start/Stop).
•
Bei jedem Stoppbefehl (Parameter 29-11 Derag at
Start/Stop).
•
Bei jedem Start-/Stoppbefehl
(Parameter 29-11 Derag at Start/Stop).
•
Über einen Digitaleingang (Parametergruppe 5-1*
5 5
Digitaleingänge).
•
Über eine Frequenzumrichter-Aktion mit dem
Smart Logic Controller (Parameter 13-52 SL-
Controller Aktion).
•
Als Zeitfunktion (Parametergruppe 23-** Zeitfunk-
tionen).
•
Bei hoher Leistung (Parametergruppe 29-2* Derag
Power Tuning).

5.7 Vor-/Nach-Schmierung

Die mechanischen Teile bestimmter Motoren müssen vor
dem Betrieb bzw. während des Betriebs geschmiert
werden, um Beschädigungen und Verschleiß vorzubeugen.
Das ist besonders wichtig, wenn der Motor für einen
längeren Zeitraum außer Betrieb war. Die Vorschmierungs-
funktion eignet sich auch für Anwendungen, bei denen
Abluftventilatoren in Betrieb sein müssen. Die Vorschmie-
rungsfunktion signalisiert einem externen Gerät, dass für
eine benutzerdefinierte Dauer eine bestimmte Aktion
eingeleitet werden soll, beginnend mit der steigenden
Flanke eines Startbefehls (z. B. einer Startaufforderung).
Des Weiteren können Sie eine Startverzögerung
(Parameter 1-71 Startverzög.) programmieren, sodass die
Vorschmierung nur bei einem Stopp des Frequenzum-
richters durchgeführt wird. Die Vorschmierung wird dann
unmittelbar vor Beginn der Anfahrrampe des Frequenzum-
richters abgeschlossen. Die Vorschmierung kann auch
sokonfiguriert werden, dass eine externeEinheit immer ein
signalisiert, wenn der Antrieb läuft, oder so, dass das Signal
ein signalisiert nach dem der Motor gestoppt wurde.
(Parameter 29-42 Post Lube Time) Zu den Anwendungsbei-
spielen zählen eine Schmiervorrichtung für mechanische
Teile eines Motors bzw. einer Pumpe oder bestimmte
Abluftventilatoren.
Ein Anwendungsbeispiel für eine Schmiervorrichtung wäre
ein Beginn der Schmierung bei steigender Flanke der
Startanforderung. Verzögern Sie den Start für eine
bestimmte Zeit und stoppen Sie die Schmierung, wenn die
Verzögerung abläuft und der Frequenzumrichter startet.
26
®
VLT AQUA Drive FC 202

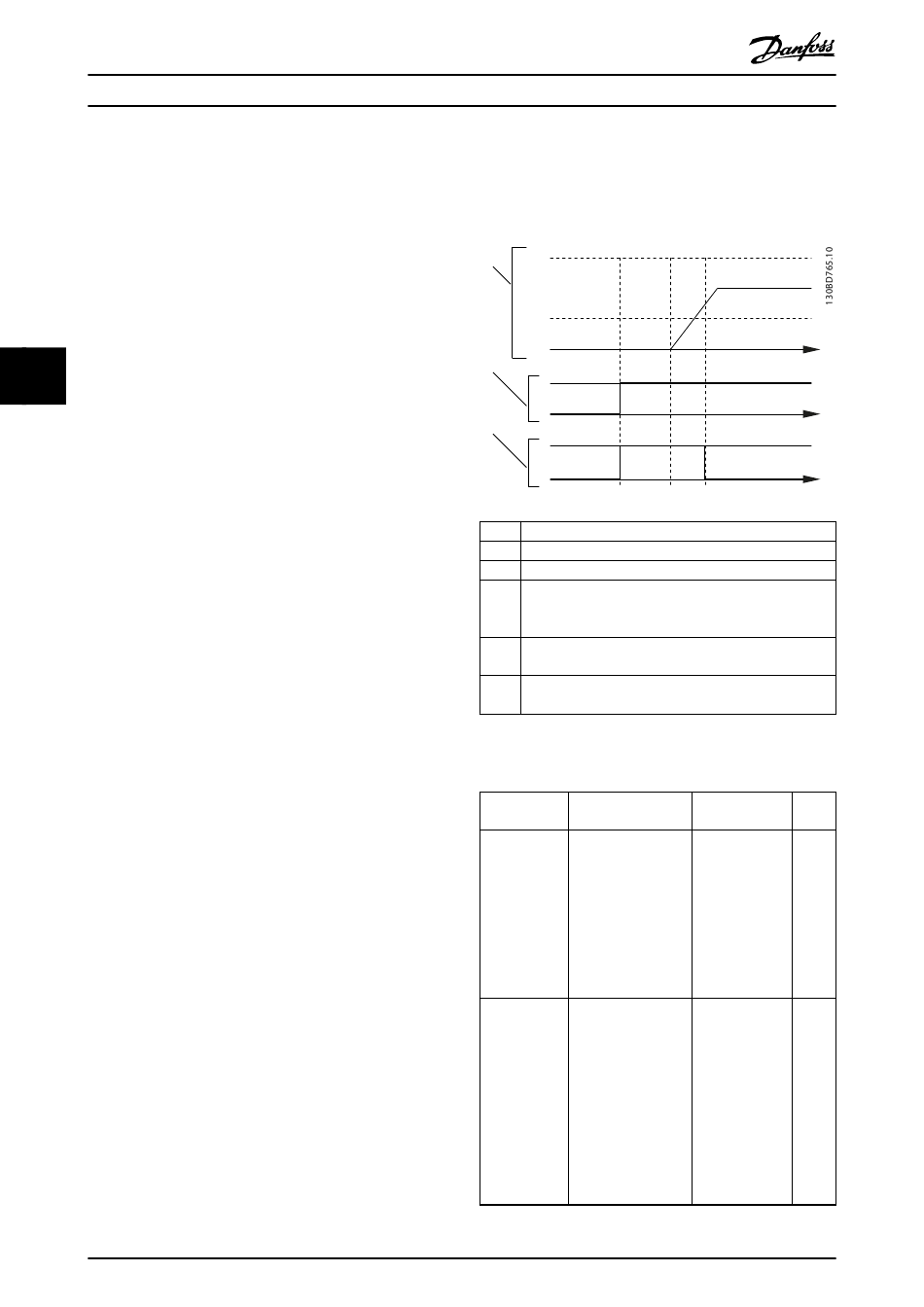

Abbildung 5.13 zeigt eine abweichende Verwendung der
Funktion. In diesem Fall läuft die Verzögerung ab, während
der Frequenzumrichter bereits die Rampe auf fährt. Die
zugehörigen Parameter finden Sie in Tabelle 5.1.
1
2
3
1
2
3
t
1
t
2
t
3
Abbildung 5.13 Beispiel Vor-/Nachschmierungsfunktion
Parameter und
Name
Parameter 29-4
0 Pre/Post Lube
Function
Parameter 29-4
1 Pre Lube Time
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
N
MAX
N
MIN
0
1
0
1
0
t1 t2
Drehzahlkurve
Startbefehl (z. B. Klemme 18)
Vorschmierung-Ausgangssignal
Startbefehl erteilt (zum Beispiel Klemme 18 ist aktiv). Der
Startverzögerungstimer (Parameter 1-71 Startverzög.) und
der Vorschmierungstimer (Parameter 29-41 Pre Lube Time).
Der Startverzögerungstimer läuft ab. Der Frequenzum-
richter beginnt die Rampe "Auf" zu fahren.
Der Vorschmierungstimer (Parameter 29-41 Pre Lube Time)
läuft ab.
Beschreibung Einstellungen
Wählen Sie die Vor-/ [0]*Deaktiviert
Nachschmierungs- [1] Nur
funktion aus. Vorschmieren
Verwenden Sie [2] Vor & Betrieb
Parameter 1-71 Startv [3] Vor & Betrieb
erzög., um die & Nach
Verzögerung
einzustellen, bevor
der Motor anläuft.
Geben Sie die 0–600 (*10)
Signaldauer nach
dem Startsignal ein.
Verwenden Sie
diesen Parameter nur,
wenn in
Parameter 29-40 Pre/
Post Lube Function
die Option [1] Nur
Vorschmierung
ausgewählt ist.
T
T
T
t3
Einhei
t
–
s
