12.6 Čištění snímačů

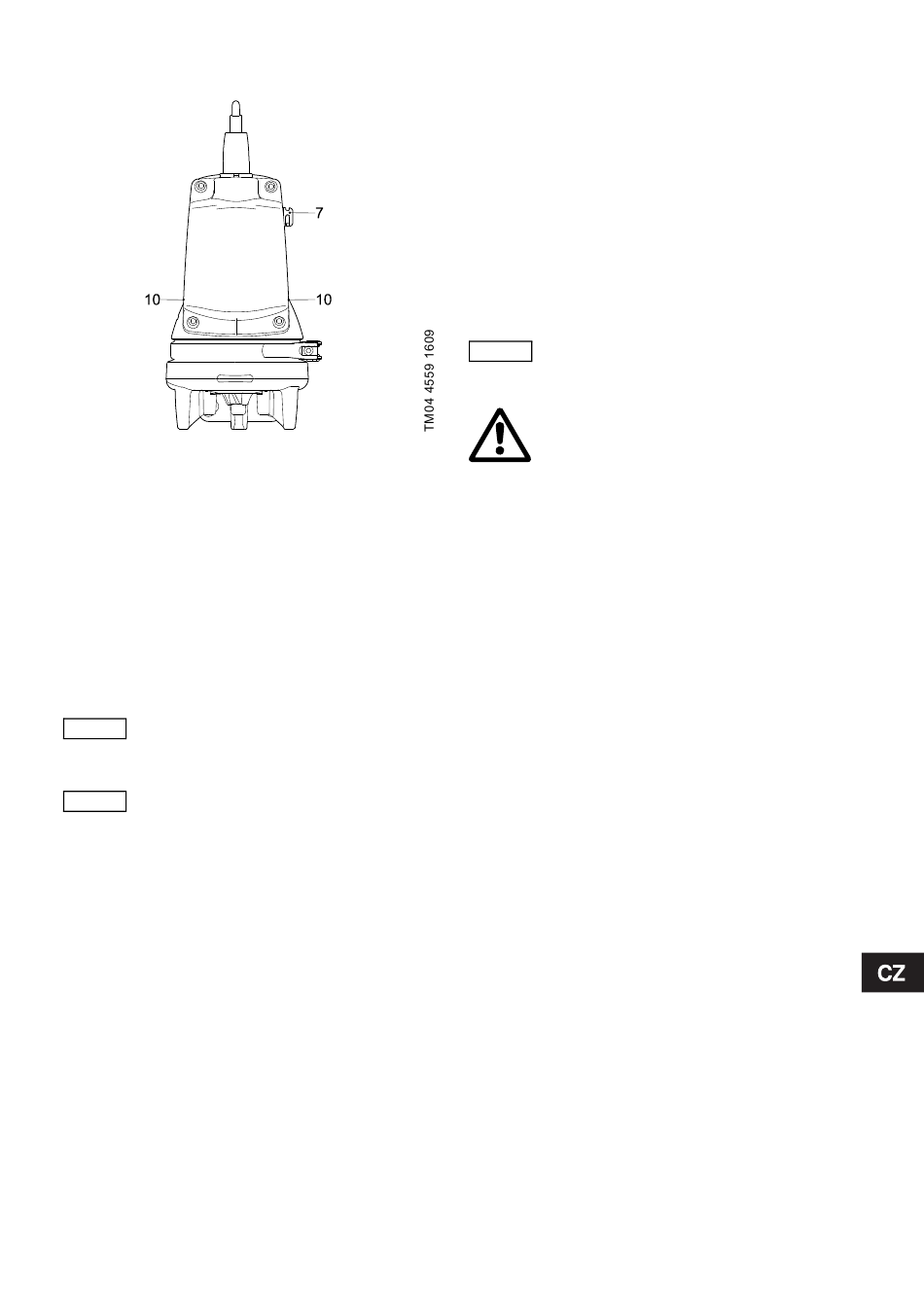

Obr. 14 Umístění hladinových snímačů a
snímačů provozu nasucho.
Postupujte tímto způsobem:
Viz obr. 14.
1. Snímač hladiny (pol. 7)
Propláchněte snímač čistou vodou.
Snímače provozu nasucho (pol. 10):
Propláchněte snímače provozu nasucho čistou
vodou a očistěte je pomocí měkkého štětce.
2. Zapněte elektrické napájení na čerpadlo.
3. Zkontrolujte, zda čerpadlo zapíná, a odčerpává
kapalinu směrem k hladině provozu nasucho.
Abyste zabránili poškození snímačů,
nepoužívejte jiné čisticí pomůcky,
Pozor
než jsou uvedeny výše.
Jestliže snímače provozu čerpadla
nasucho nejsou zaplaveny čerpanou
Pokyn
kapalinou, čerpadlo nemůže zapnout.
12.7 Kontrola/výměna hřídelové ucpávky
Abyste se ujistili, že hřídelová ucpávka je
neporušená, zkontrolujte olej.
Jestliže olej obsahuje více než 20 % vody, může být
ucpávka defektní a musí se vyměnit. Jestliže bude
hřídelová ucpávka přesto použita, poškodí se motor.
Jestliže je olej čistý, může se znovu použít. K tomu
viz rovněž odstavec 12. Údržba a servis.
Umístění čísel, viz strana 588.
Při kontrole hřídelové ucpávky postupujte takto:
1. Sejměte řezací kruh (pol. 44).
Viz oddíl 12.4 Výměna řezacího zařízení.
2. Odšroubujte šroub (pol. 188a) z konce hřídele.
3. Uvolněte a sejměte sponu (pol. 92) držící těleso
čerpadla a motor dohromady.
4. Vyzvedněte a oddělte motorovou část od tělesa
čerpadla (pol. 50). Oběžné kolo a řezací hlava
jsou vyjmuty spolu s motorovou částí.
5. Sejměte řezací hlavu (pol. 45).
6. Sejměte oběžné kolo (pol. 49) z hřídele.
7. Vypust'te olej z olejové komory.
Viz oddíl 12.8 Výměna oleje.
Použitý olej zlikvidujte v souladu
Pokyn
s místními předpisy.
Varování
Při uvolňování šroubu olejové komory
dávejte pozor, protože v komoře může
dojít k nárůstu tlaku. Neodstraňujte
šrouby, pokud se tlak zcela neuvolnil.
Hřídelová ucpáka je kompletní jednotka pro všechna
čerpadla.
8. Odšroubujte šrouby (pol. 188a) zabezpečující
hřídelovou ucpávku (pol. 105).
9. Vytáhněte hřídelovou ucpávku (pol. 105)
z olejové komory s pomocí dvou montážních
otvorů v hřídelové ucpávce (pol. 58) a dvou
šroubováků.
10. Zkontrolujte stav hřídele v místě, kde se dotýká
sekundární ucpávka hřídele. Pouzdro ucpávky
(pol. 103) sejmuté z hřídele musí být
neporušené. V případě, že je opotřebované
a musí se vyměnit, čerpadlo musí být
zkontrolováno v Grundfosu nebo v autorizované
servisní dílně.
Jestliže je hřídel neporušená, postupujte
následovně:
1. Zkontrolujte a očistěte olejovou komoru.
2. Namažte plochy v kontaktu s hřídelovou
ucpávkou olejem (pol. 105a) (O-kroužky
a hřídel).
3. Vložte novou hřídelovou ucpávku (pol. 105)
pomocí plastového pouzdra obsaženého
v soupravě.
4. Utáhněte šrouby (pol. 188a) zajišt'ující ucpávku
hřídele momentem 16 Nm.
5. Nasaďte oběžné kolo. Přesvědčte se, že pero
(pol. 9a) je nasazeno správně.
6. Nasaďte těleso čerpadla (pol. 50).
7. Nasaďte a utáhněte sponu (pol. 92).
8. Olejovou komoru naplňte olejem.
Viz oddíl 12.8 Výměna oleje.
Nastavení vůle oběžného kola, viz oddíl
12.4 Výměna řezacího zařízení.
