12.6 Čistenie snímačov

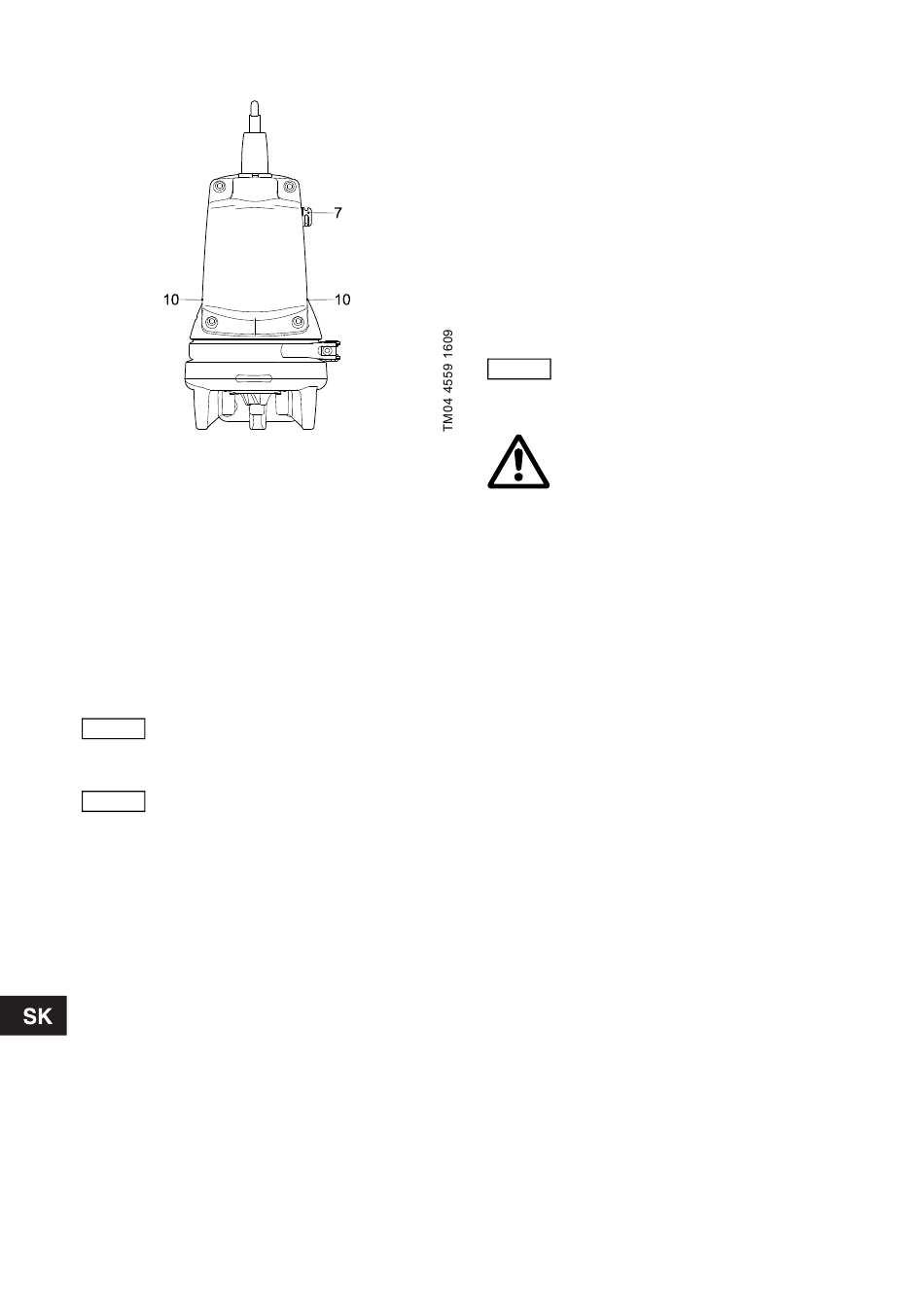

Obr. 14 Umiestnenie hladinových snímačov
a snímačov prevádzky nasucho
Dodržiavajte nasledujúci postup:
Pozri obr. 14.
1. Hladinový snímač (pol. 7):
Snímač opláchnite čistou vodou.
Snímače prevádzky nasucho (pol. 10):
Opláchnite snímače prevádzky nasucho čistou
vodou a očistite ich pomocou mäkkého štetca.
2. Zapnite prívod el. napätia na čerpadlo.
3. Skontrolujte, či čerpadlo zapína a odčerpáva
kvapalinu až po hladinu prevádzky nasucho.
Aby ste zabránili poškodeniu snímačov,
nepoužívajte iné čistiace pomôcky než
Pozor
sú uvedené vyššie.
Ak snímače prevádzky nasucho nie sú
zaplavené čerpanou kvapalinou,
Dôležité
čerpadlo sa nedokáže spustit'.
12.7 Kontrola/výmena hriadeľovej
upchávky
Aby ste sa uistili, že hriadeľová upchávka je
neporušená, skontrolujte olej.
Ak olej obsahuje viac ako 20 % vody, hriadeľová
upchávka môže byt' poškodená a musí sa vymenit'.
Ak sa upchávka napriek tomu použije, poškodí sa
motor.
Ak je olej čistý, môže sa znovu použit' . Pozri aj odsek
12. Údržba a servis.
Umiestnenie číselných položiek nájdete na strane
588.
474
Pri kontrole hriadeľovej upchávky postupujte
nasledovne:
1. Snímte drviaci kruh (pol. 44).
Viď čast' 12.4 Výmena drviaceho zariadenia.
2. Snímte skrutku (pol. 188a) z konca hriadeľa.
3. Uvoľnite a odmontujte sponu/spojku (pol. 92),
ktorá drží teleso čerpadla a motor dohromady.
4. Zdvihnite a oddeľte motorovú čast' od telesa
čerpadla (pol. 50). Obežné koleso a rezacia
hlava sa vyberú spolu s motorovou čast' o u.
5. Snímte rezaciu hlavu (pol. 45).
6. Snímte obežné koleso (pol. 49) z hriadeľa.
7. Vypustite olej z olejovej komory.
Viď čast' 12.8 Výmena oleja.
Použitý olej zlikvidujte v súlade
Dôležité
s miestnymi predpismi.
Výstraha
Pri povoľovaní skrutiek olejovej
komory nezabudnite, že v komore sa
mohol vytvorit' tlak. Skrutky
neodstraňujte, kým sa tlak úplne
neuvoľní.
Hriadeľová upchávka je kompletná jednotka pre
všetky čerpadlá.
8. Odskrutkujte skrutky (pol. 188a) zabezpečujúce
hriadeľovú upchávku (pol. 105).
9. Vytiahnite hriadeľovú upchávku (pol. 105)
z olejovej komory pomocou dvoch montážnych
otvorov v držiaku hriadeľovej upchávky (pol. 58)
a dvoch skrutkovačov použitím princípu páky.
10. Skontrolujte stav hriadeľa na mieste, kde sa
sekundárna upchávka dotýka hriadeľa. Puzdro
(pol. 103) pripevnené na hriadeľ musí byt'
neporušené. V prípade, že je opotrebované
a musí sa vymenit', čerpadlo musí skontrolovat'
servis Grundfosu alebo autorizovaná servisná
dielňa.
Ak je hriadeľ neporušený, postupujte nasledovne:
1. Skontrolujte/vyčistite olejovú komoru.
2. Plochy v kontakte s hriadeľovou upchávkou
namažte olejom (pol. 105a) (O-krúžky a hriadeľ).
3. Vložte novú hriadeľovú upchávku (pol. 105)
pomocou plastového puzdra nachádzajúceho sa
v súprave.
4. Utiahnite skrutky (pol. 188a) zabezpečujúce
upchávku hriadeľa momentom 16 Nm.
5. Nasaďte obežné koleso. Presvedčte sa, že je
pero (pol. 9a) nasadené správne.
6. Nasaďte teleso čerpadla (pol. 50).
7. Nasaďte a utiahnite sponu/spojku (pol. 92).
8. Olejovú komoru naplňte olejom.
Viď čast' 12.8 Výmena oleja.
Pre nastavenie vôle obežného kolesa pozri čast'
12.4 Výmena drviaceho zariadenia.
