9. Elektros jungtys

Siurblio negalima naudoti su dažnio
Dėmesio
keitikliu.
Elektros maitinimą reikia prijungti laikantis vietinių
reikalavimų.
Įspėjimas
Siurblys turi būti prijungtas prie
elektros skydo laikantis vietinių
reikalavimų. Elektros skyde paprastai
yra saugikliai, tinklo jungiklis ir
nuotėkio į žemę jungtuvas, kuriame
tarpai tarp kontaktų turi tenkinti
standarto EN 60204-1, 5.3.2
reikalavimus.
Turi būti galima užrakinti maitinimo
jungiklį padėtyje 0. Jungiklio tipas ir
jam keliami reikalavimai nurodyti
standarte EN 60204-1, 5.3.2.
Siurblyje yra variklį apsaugantis
išjungiklis ir valdymo logikos
grandinės.
Įspėjimas
Jei siurblio vardinėje plokštelėje yra Ex
ženklas, siurblys turi būti prijungtas
laikantis šioje instrukcijoje pateiktų
nurodymų.
Įspėjimas
Siurblio saugumo sprogioje aplinkoje
klasė yra CE
Žr. skyrių 4.2.
Kiekvienu konkrečiu atveju įrengimo
vietos klasifikaciją turi patvirtinti
vietinės tarnybos.
CIU modulį, jei jis naudojamas,
(žr. skyrių 9.1) draudžiama įrengti
potencialiai sprogioje aplinkoje.
Įspėjimas
Įrengiant sprogiai aplinkai skirtus
siurblius, išorinis įžeminimo laidas turi
būti saugia jungtimi prijungtas prie ant
siurblio esančio išorinio įžeminimo
gnybto. Nuvalykite išorinio įžeminimo
gnybto paviršių ir prijunkite jungtį.
Įžeminimo laido skerspjūvio plotas turi
būti ne mažesnis kaip 4 mm
H07 V2-K (PVT 90 ?) geltonas/žalias.
Pasirūpinkite, kad įžeminimo jungtis
būtų apsaugota nuo korozijos.
Įspėjimas
Prieš įrengimą ir pirmąjį siurblio
paleidimą reikia apžiūrėti kabelį, ar nėra
matomų pažeidimų, kad būtų išvengta
trumpųjų jungimų.
II 2 G, Ex bcd IIB T4 Gb.
2
, pvz., tipo
Įspėjimas
Siurblys neturi dirbti sausąja eiga.
Maitinimo įtampa ir dažnis nurodyti siurblio vardinėje
plokštelėje. Leistini įtampos nuokrypiai yra nurodyti
skyriuje 14.1 Maitinimo įtampa. Patikrinkite, ar
variklis tinka elektros tinklui, į kurį jis bus jungiamas.
Visi siurbliai tiekiami su 10 metrų kabeliu laisvu galu.
Jei prireiktų keisti kabelį, šį darbą turi
atlikti "Grundfos" arba įgaliotos
Dėmesio
remonto dirbtuvės.
9.1 CIU modulis (ryšio sąsaja)
"Grundfos" CIU (CIU = Communication Interface
Unit) naudojamas kaip ryšio sąsaja tarp SEG siurblio
ir pagrindinio tinklo.
CIU modulis yra papildoma pasirenkama įranga.
Žr. atskirą prie modulio pridedamą įrengimo ir
naudojimo instrukciją.
9.2 Vienfazių siurblių elektros jungtys
Siurblys turi patentuotą paleidimo funkciją, dėl kurios
paleidimo kondensatorius yra nereikalingas.
Darbinis kondensatorius yra integruotas siurblyje.

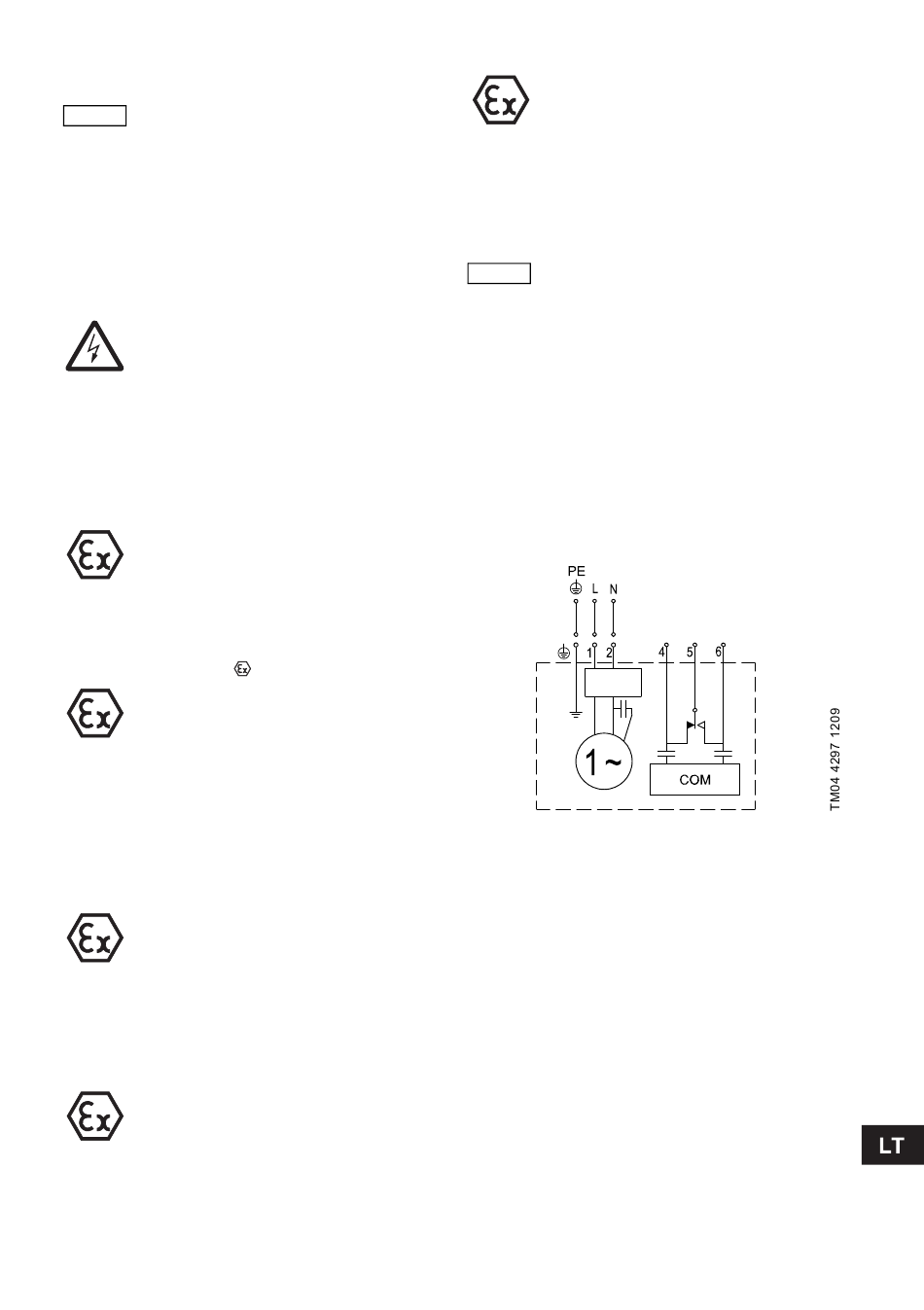

3 pav. Vienfazių siurblių prijungimo schema
2 A 230 V~
2 A 230 V~
535
