9. Sähköliitäntä
Pumppua ei saa käyttää
Huomio
taajuusmuuttajan kanssa.
Sähköliitännät tulee suorittaa paikallisten säädösten
mukaisesti.
Varoitus
Pumppu tulee kytkeä sähkötauluun
paikallisten säännösten mukaisesti.
Sähkötaulussa on yleensä sulakkeet,
pääkatkaisin ja vikavirtasuoja, jonka
koskettimien katkaisuväli on
EN 60204-1, 5.3.2 mukainen.
Pääkytkimen on oltava lukittavissa
0-asentoon. Tyyppi ja vaatimukset
EN 60204-1, 5.3.2 mukaisesti.
Pumppu sisältää moottorinsuojan ja
tarvittavan ohjauslogiikan.
Varoitus
Jos pumpun tyyppikilvessä on Ex-
merkintä, on varmistettava että pumppu
kytketään tämän kirjasen ohjeita
noudattaen.
Varoitus
Pumpun räjähdyssuojausluokitus on
CE II 2 G, Ex bcd IIB T4 Gb.
Katso kappale 4.2.
Asennus tulee jokaisessa yksittäisessä
tapauksessa hyväksyttää paikallisilla
viranomaisilla käytettäväksi aiotussa
asennuspaikassa.
Käytettäessä CIU-yksikköä
(katso kappale 9.1) sitä ei saa asentaa
räjähdysvaaralliseen ympäristöön.
Varoitus
Varmista räjähdyssuojattuja pumppuja
käytettäessä, että pumpun ulkoiseen
maadoitusliittimeen kytketään
luotettavalla kaapeliliittimellä ulkoinen
maadoitusjohdin. Puhdista ulkoisen
maadoitusliitännän pinta ennen
kaapeliliittimen kytkentää.
Maadoitusjohtimen poikkipinnan on
oltava vähintään 4 mm
oltava esimerkiksi H07 V2-K (PVT 90 °)
kelta/vihreä.
Varmista, että maadoitusliitäntä on
suojattu korroosiolta.
Varoitus
Tarkasta oikosulkujen välttämiseksi
ennen pumpun asennusta ja
käyttöönottoa, ettei kaapelissa ole
näkyviä vaurioita.
Varoitus
Pumppu ei saa käydä kuivana.
216
Syöttöjännite ja -taajuus on ilmoitettu pumpun
arvokilvessä. Sallitut jännitevaihtelut on esitetty
kappaleessa 14.1 Käyttöjännite. Varmista, että
moottori soveltuu pumpun asennuspaikan
sähköverkon jännitteelle.
Kaikissa pumpuissa on 10 m syöttökaapeli ja vapaa
kaapelinpää.
Huomio
9.1 CIU-yksikkö (tiedonsiirtoliitäntä)
Grundfos CIU-yksikkö (CIU = Communication
Interface Unit) toimii tiedonsiirron rajapintana
SEG-pumpun ja pääverkon välillä.
CIU-yksikkö on lisävaruste. Lue erillinen laitteen
mukana toimitettava asennus- ja käyttöohje.
9.2 Sähköliitäntä – yksivaiheiset pumput
Pumpussa on patentoitu käynnistystoiminto,
joka poistaa käynnistyskondensaattorin tarpeen.
Pumppu sisältää käyntikondensaattorin.
2
ja sen tyypin on
Mahdollinen kaapelin vaihto on
annettava Grundfosin tai valtuutetun
huoltoliikkeen suoritettavaksi.
2 A 230 VAC 2 A 230 VAC

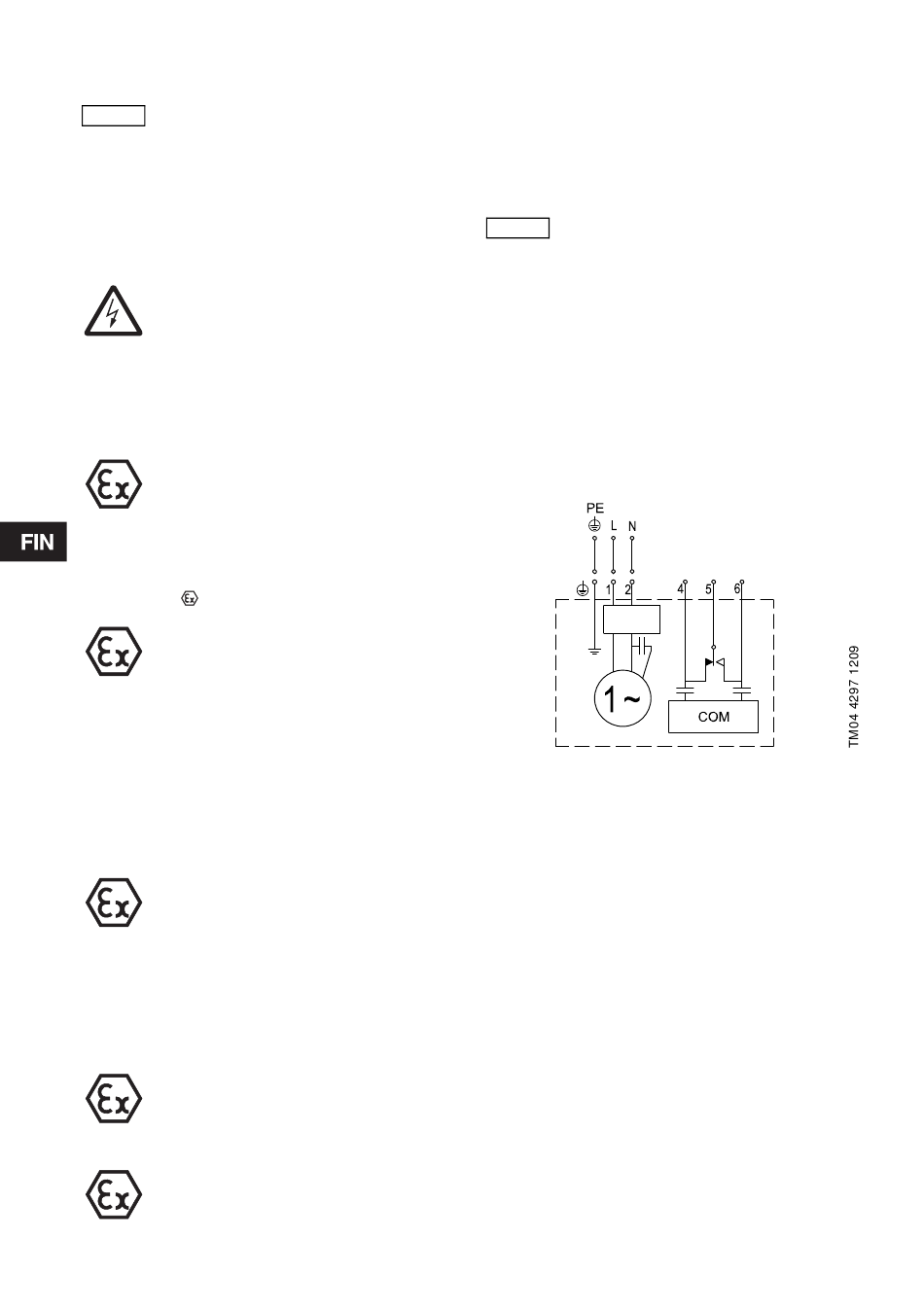

Kuva 3 Yksivaiheisten pumppujen
kytkentäkaavio
