9. Connexion électrique
La pompe ne doit pas être utilisée avec
Précautions
un convertisseur de fréquence.
La connexion électrique doit être effectuée confor-
mément aux réglementations locales.
Avertissement
La pompe doit être raccordée à un pan-
neau électrique conformément aux
réglementations locales. Le panneau
électrique inclut généralement des
fusibles, un interrupteur principal et un
disjoncteur avec séparation de contact
conformément à la norme EN 60204-1,
5.3.2.
Il doit être possible de cadenasser
l'interrupteur principal en position 0.
Type et conditions spécifiés dans les
normes EN 60204-1, 5.3.2.
La pompe est équipée d'un disjoncteur
et de toute la logique de commande.
Avertissement
Si la pompe a un marquage Ex sur la
plaque signalétique, s'assurer que la
pompe est connectée conformément à
la notice d'installation et de fonctionne-
ment.
Avertissement
La classification antidéflagrante de la
pompe est CE
Gb. Voir paragraphe 4.2.
La classification des installations doit
être approuvée, pour chaque cas, par
les autorités compétentes locales.
L'unité CIU, si elle est utilisée,
(voir paragraphe 9.1) ne doit pas être
installée dans les environnements
potentiellement explosifs.
Avertissement
Contrôler, sur les pompes antidéfla-
grantes, que le conducteur de terre est
bien raccordé à la borne externe située
sur la pompe en utilisant un conducteur
avec un presse-étoupe sécurisé.
Nettoyer la surface de la connexion
externe et monter le presse-étoupe.
La section du câble de terre doit être
d'au moins 4 mm² et, par exemple, du
type H07 V2-K (PVT 90 °) vert/jaune.
S'assurer que la connexion à la terre
est protégée contre la corrosion.
Avertissement
Avant l'installation et la première mise
en service de la pompe, vérifier l'état du
câble pour éviter les courts-circuits.
62
II 2 G, Ex bcd IIB T4
Avertissement
La pompe ne doit pas fonctionner à
sec.
La tension d'alimentation et la fréquence sont indi-
quées sur la plaque signalétique de la pompe.
Pour la tolérance de tension, voir paragraphe
14.1 Tension d'alimentiation. S'assurer que le
moteur est conçu pour le réseau d'alimentation élec-
trique du site.
Toutes les pompes sont fournies avec 10 mètres de
câble et une extrémité de câble libre.
Tout éventuel remplacement du câble
doit être effectué par Grundfos ou un
Précautions
atelier de maintenance agréé.
9.1 Unité CIU (interface de communication)
L'unité Grundfos CIU (CIU = Communication Inter-
face Unit) est utilisée comme interface de communi-
cation entre une pompe SEG et un réseau principal.
L'unité CIU est disponible en option. Consulter la
notice d'installation et de fonctionnement fournie
avec l'unité.
9.2 Connexion électrique –
pompes monophasées
La pompe et équipée d'une fonction de démarrage
brevetée qui retire la nécessité d'un condensateur de
démarrage. Le condensateur est inclus dans la
pompe.

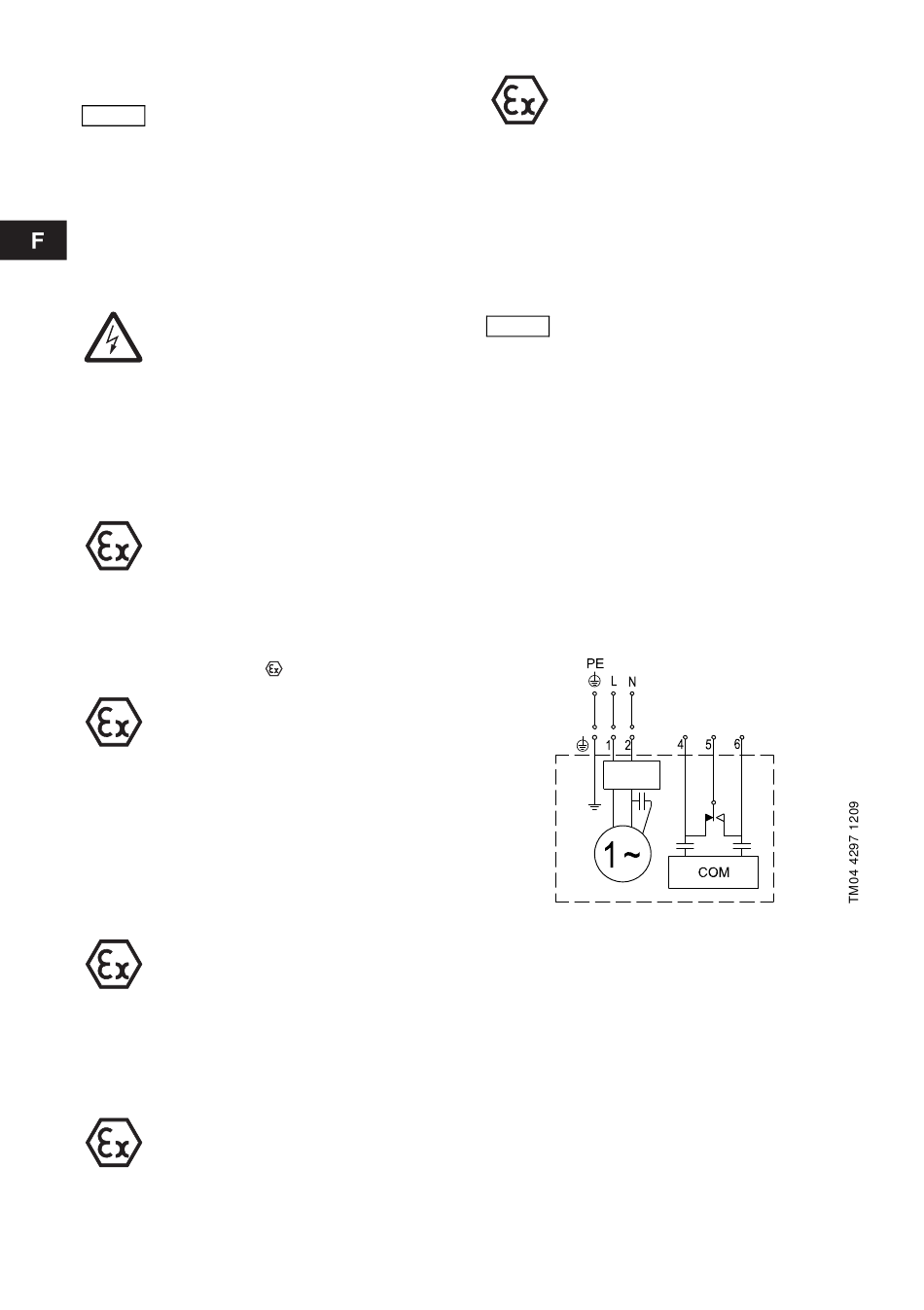

Fig. 3 Schéma de câblage des pompes mono-
phasées
2 A 230 VAC
2 A 230 VAC
