9. Elanslutning

Pumpen får inte användas med
Varning
frekvensomformare.
Elanslutning ska utföras i enlighet med gällande reg-
ler.
Varning
Pumpen ska anslutas till elskåp i enlig-
het med gällande regler. I elskåpet finns
normalt säkringar, huvudbrytare och
jordfelsbrytare med kontaktgap enligt
EN 60204-1, 5.3.2.
Det måste vara möjligt att låsa huvud-
strömbrytaren i frånslaget läge.
Typ och krav enligt EN 60204-1, 5.3.2.
Pumpen har motorskyddsbrytare och
all erforderlig styrlogik.
Varning
Om pumpen har Ex-märkning på typ-
skylten, kontrollera att pumpen är
ansluten i enlighet med instruktionerna
i detta häfte.
Varning
Pumparna har explosionsskyddsklass-
ning CE II 2 G, Ex bcd IIB T4 Gb.
Se avsnitt 4.2.
Installationsplatsens klassificering
måste i varje enskilt fall godkännas av
de lokala myndigheterna.
Om en CIU-enhet används (se avsnitt
9.1) får den inte installeras i område
med explosionsrisk.
Varning
Säkerställ att explosionsskyddade
pumpar har en extern jordledare, anslu-
ten med ledare med säker kabelklämma
till den externa jordplinten på pumpens
toppkåpa. Rengör anslutningsytan för
den externa jordanslutningen och
anslut kabelklämman.
Jordledarens tvärsnittsarea måste vara
minst 4 mm², till exempel typ H07 V2-K
(PVT 90 º) gul/grön.
Jordanslutningen måste skyddas från
korrosion.
Varning
För att undvika kortslutningar ska
kablarnas skick kontrolleras visuellt
före installation och första igångkör-
ning av pumpen.
Varning
Pumpen får inte köras torr.
194
Försörjningsspänning och -frekvens är angivna på
pumpens typskylt. Spänningstolerans framgår av
avsnitt 14.1 Försörjningsspänning. Kontrollera att
motorn är lämplig för nätspänningen på installations-
platsen.
Alla pumpar levereras med 10 meter kabel och fri
kabelände.
Eventuellt kabelbyte måste utföras av
Grundfos eller godkänd serviceverk-
Varning
stad.
9.1 CIU-enhet (kommunikationsgränssnitt)
Grundfos CIU (CIU = Communication Interface Unit)
används som kommunikationsgränssnitt mellan en
SEG-pump och ett huvudnätverk.
CIU-enheten är tillval. Se monterings- och driftsin-
struktionen som medföljer enheten.

9.2 Elanslutning, 1-faspumpar

Pumpen har en patenterad startfunktion som gör att
ingen startkondensator. Driftskondensatorn är
inbyggd i pumpen.

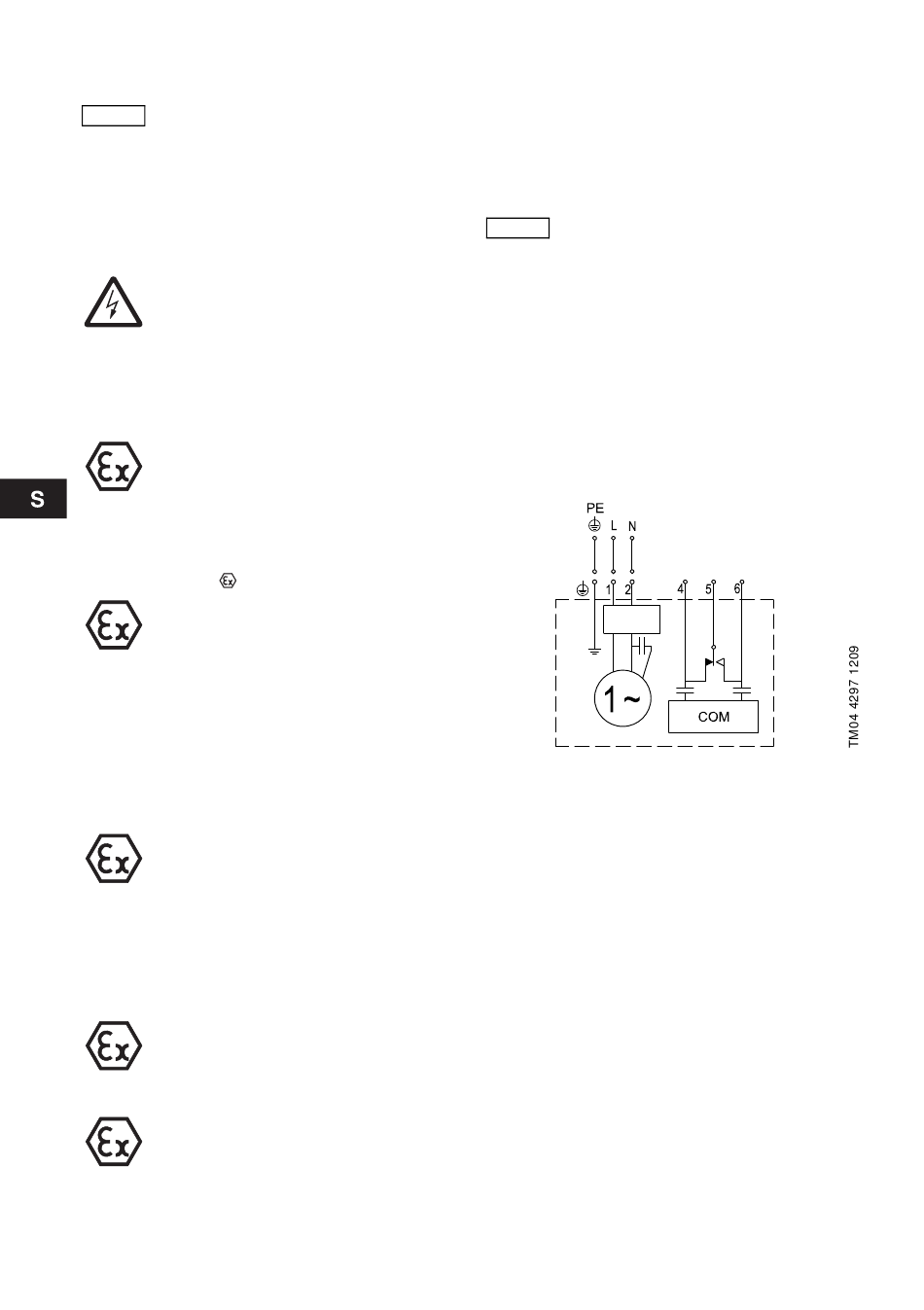

Fig. 3 Kopplingsschema, 1-faspump
2 A 230 VAC 2 A 230 VAC
