9.3 Connexion électrique –
pompes triphasées
Le moteur de la pompe est conçu de façon à ce que
la séquence dans le panneau électrique soit horaire
(peut être déterminé avec un détecteur de
séquence). La pompe ne démarre pas tant que la
séquence est incorrecte.
Si les capteurs de marche à sec sont recouverts par
le liquide mais que la pompe ne démarre pas, il peut
s'agir d'une mauvaise séquence. Inverser L1 et L2.

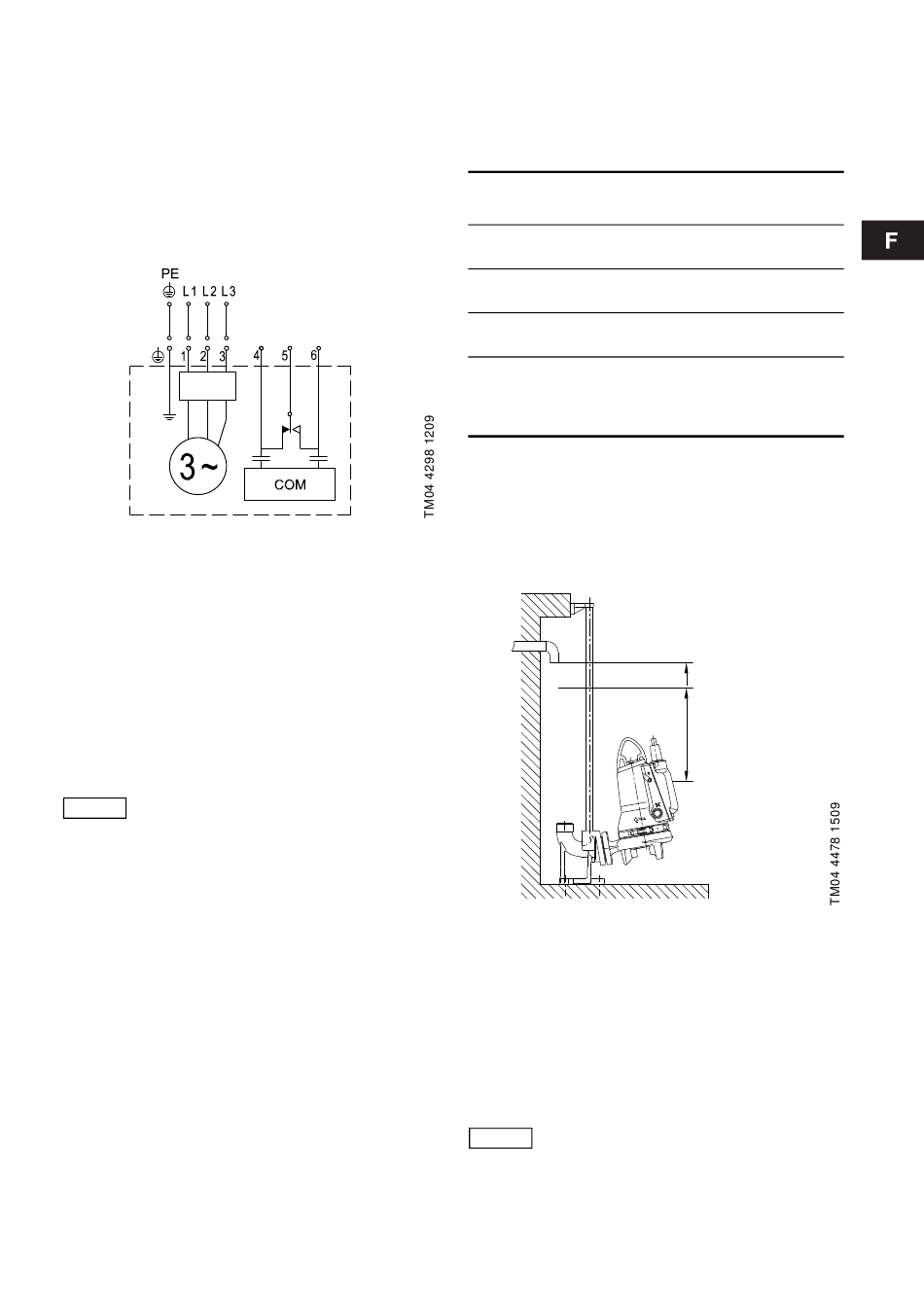

Fig. 4 Schéma de câblage des pompes
triphasées
9.4 Relais d'alarme/
connexion de communication
La pompe est équipée d'une sortie de relais
d'alarme. NC et NO sont disponibles et peuvent être
utilisés au besoin, par exemple pour des alarmes
sonores ou visuelles.
Les fils 4 et 6 peuvent être utilisés alternativement
pour une communication externe via une unité
CIU (interface de communication).
Si une unité CIU est connectée, le relais
ne doit pas être utilisé. L'unité CIU est
Nota
équipée d'un relais qui influe sur la
fonction d'alarme.
Consulter l'exemple de schéma de câblage dans la
documentation fournie avec l'unité CIU.
2 A 230 VAC

10. Configuration

10.1 Réglages par défaut
La pompe est fournie avec les réglages par défaut
suivants.
0,9 - 1,5
Paramètre
kW
Délai de démar-
Eteint
rage (au hasard)
Niveau de
25 cm
démarrage
Alarme niveau
+ 10 cm
haut
Anti-grippage :
Intervalle 3 jours
Durée 2 sec.
S'il faut modifier un ou plusieurs des paramètres
mentionnés ci-dessus, utiliser l'unité CIU en combi-
naison avec la commande R100.
L'unité CIU peut être connectée temporairement
pour la configuration.
Pour plus d'informations, consulter la notice d'instal-
lation et de fonctionnement de l'unité CIU.
Fig. 5 Niveaux de marche et d'arrêt

10.2 Alternance de pompes

Si plusieurs pompes (jusqu'à quatre) sont installées
dans la même fosse, la logique de commande inclue
dans la pompe assure la distribution équilibrée de la
charge entre les pompes.
L'alternance est effectuée conformément à une
méthode brevetée basée sur la mesure du niveau du
liquide dans la fosse.
La pression barométrique peut influer
Nota
sur la séquence d'alternance.
3,1 - 4,0
2,6 kW
kW
– –
– –
– –
– –
– –
Alarme
Démarrage
Arrêt
