12.4 Öğütücü sistemin değiştirilmesi
Uyarı
Pompa üzerinde çalışmaya başlamadan
önce sigortaların çıkartılmış olduğuna
veya ana şalterin kapatılmış olduğuna
emin olun. Güç kaynağının kaza ile
açılmayacağından emin olun.
Tüm hareket eden parçalar duruyor
olmalıdır.
Konum numaraları için, bakınız sayfa 588.
Öğütücü sistemin kaldırılması:
1. Pompa ayaklarının birindeki (konum 188a)
vidaları gevşetin.
2. Öğütücü halkayı (konum 44) gevşetin ve öğütücü
halkaya saat yönünde vurarak süngülü duyu
açın.

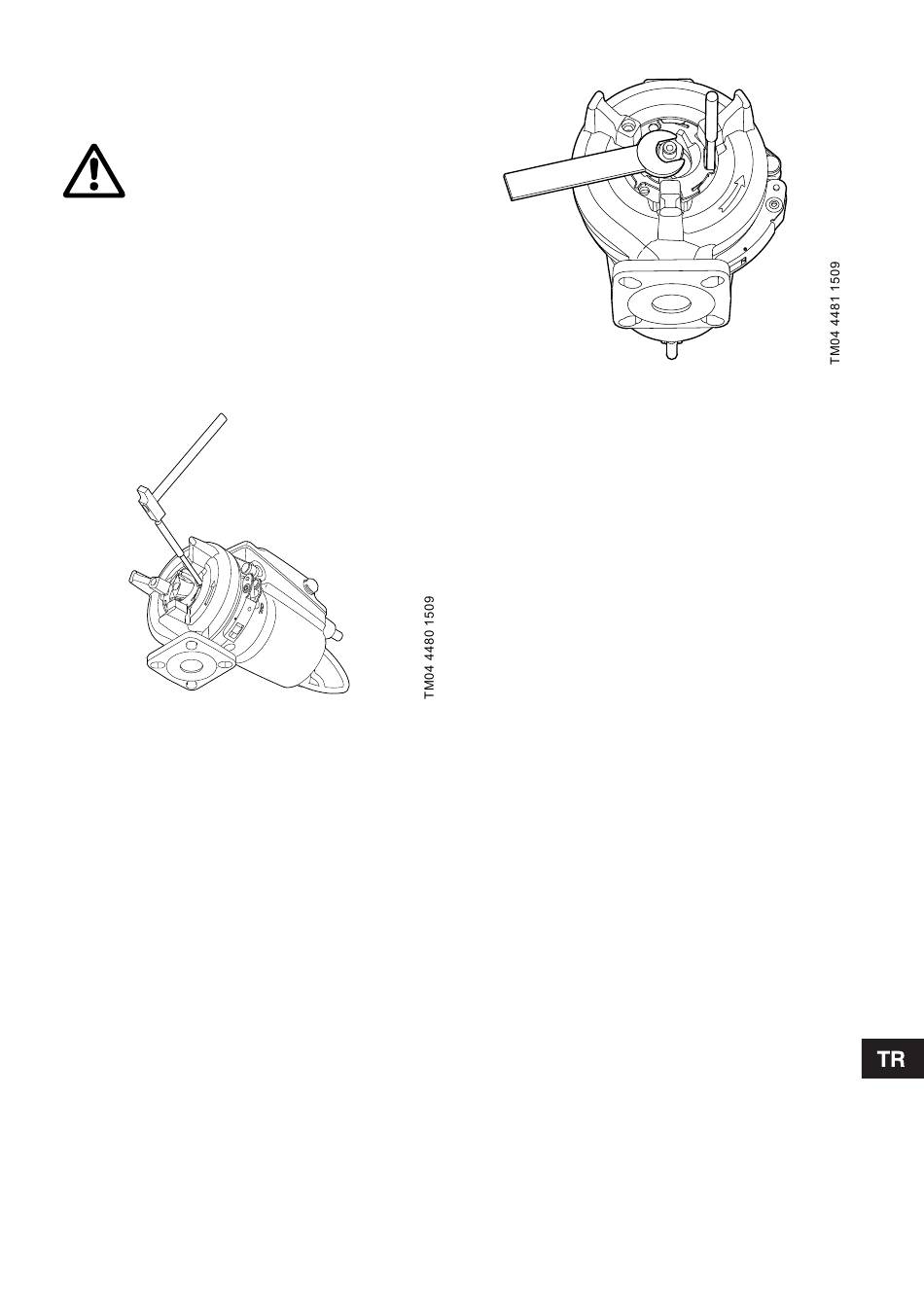

Şekil 12 Öğütücü halkanın kaldırılması
3. Öğütücü halkanın (konum 44) kaldırılması.
4. Şaft ucundan vidayı sökün.
5. Öğütücü kafasının (konum 45) sökülmesi.
Çark boşluğunun ayarlanması için şekil 13'a bakınız.
a) Çark (konum 49) dönmeyene kadar somunu
(konum 68) (anahtar boyutu 24) hafifçe sıkın.
b) Somunu 1/4 dönüş gevşetin.
Şekil 13 Çark boşluğunun ayarlanması
Öğütücü sistemin yerleştirilmesi:
1. Öğütücünün kafasını (konum 45) yerleştirirken,
öğütücünün kafasının arkasındaki projeksiyonlar
çarktaki deliklere (konum 49) oturmalıdır.
2. Öğütücünün kafasınının vidasını (konum 188a)
20 Nm tork ile sıkın.
3. Öğütücü halkası (konum 44) için sürgülü duyu
birbirine geçirin.
4. Öğütücü halkası (konum 44) tutturulana kadar
sürgülü duyu saat yönünün tersinde döndürün.
5. Vidayı (konum 188a) sıkın.
6. Doğru yerleştirildiğinden emin olmak için öğütücü
kafasını döndürün, örneğin serbestçe döner.
12.5 Pompa gövdesinin temizlenmesi
Konum numaraları için, bakınız sayfa 588.
Pompa gövdesini temizlemek için aşağıdaki adımları
takip edin:
Sökme işlemi
1. Pompa gövdesi ve motoru birlikte tutarak
kelepçeyi (konum 92) gevşetin ve çıkarın.
2. Pompa gövdesinin dışındaki motor parçasını
kaldırın (konum 50). Çark ve öğütücü kafası,
motor parçası ile beraber kaldırılır.
3. Pompa yuvasını ve çarkı temizleyin.
Montaj
1. Pompa gövdesindeki çark ve öğütücü kafası ile
motor parçasını yerleştirin.
2. Kelepçeyi yerleştirin ve sıkın.
Bakınız bölüm 12.7 Salmastranın kontrol edilmesi/
değiştirilmesi.
