9. Elektrická přípojka
Čerpadlo nesmí být provozováno
Pozor
s frekvenčním měničem.
Elektrické připojení musí být provedeno v souladu
s platnými místními předpisy.
Varování
Čerpadlo musí být připojeno
k elektrickému rozvaděči ve shodě
s místními elektrikářskými instalačními
předpisy. Typický elektrický rozvaděč
obsahuje pojistky, hlavní vypínač
a ochranný jistič s oddělenými kontakty
podle EN 60204-1, 5.3.2.
Sít'ový vypínač musí jít zablokovat
v poloze 0. Typ a požadavky dle
specifikace normy EN 60204-1, 5.3.2.
Čerpadlo má zabudovaný ochranný
motorový jistič a veškerou řídící logiku.
Varování
Pokud má čerpadlo na typovém štítku
značku Ex, ujistěte se, že je čerpadlo
připojeno ve shodě s pokyny
uvedenými v této příručce.
Varování
Vhodnost čerpadla pro použití v
prostředí s potenciálním nebezpečím
výbuchu je CE
Gb. Viz oddíl 4.2.
Vhodnost čerpadla pro dané stanoviště
podléhá v každém jednotlivém případě
schválení příslušného místního orgánu.
Jestliže je použita jednotka CIU,
(viz část 9.1), nesmí být instalována
v potencionálně výbušném prostředí.
Varování
U čerpadel odolných proti výbuchu se
ujistěte, že externí uzemnění je
připojeno k vnější zemnicí svorce na
čerpadle při použití vodiče se
zabezpečenou kabelovou svorkou.
Očištěte povrch vnějšího uzemnění
a připevněte kabelovou svorku.
Průřez zemnicího vodiče musí být
nejméně 4 mm
(PVT 90 ?) žlutý/zelený.
Přesvědčte se, že uzemnění je
chráněno proti korozi.
Varování
Před instalací a prvním spuštěním
čerpadla zkontrolujte vizuálně stav
kabelu, abyste předešli možnému
zkratu.
444
II 2 G, Ex bcd IIB T4
2
, např. typu H07 V2-K
Varování
Musí být zamezeno chodu čerpadla
nasucho.
Hodnoty napájecího napětí a frekvence jsou
vyznačeny na typovém štítku čerpadla. Co se týče
tolerance napětí, viz oddíl 14.1 Napájecí napětí.
Ujistěte se, že motor je vhodný pro zdroj napájení
dostupný v místě instalace.
Všechna čerpadla jsou dodávána s 10 metrovým
kabelem a volným koncem kabelu.
Možnou výměnu kabelu musí provést
servis Grundfos nebo autorizovaná
Pozor
servisní dílna.
9.1 Jednotka CIU (komunikační rozhraní)
Jednotka Grundfos CIU (CIU = Communication
Interface Unit) se používá jako propojovací jednotka
mezi čerpadlem SEG a hlavní sítí.
Jednotka CIU je volitelná. Viz zvláštní instalační
a provozní návod dodávaný spolu s jednotkou.
9.2 Elektrické připojení –
jednofázová čerpadla
Čerpadla mají patentovanou spouštěcí funkci, která
vylučuje potřebu spouštěcího kondenzátoru.
Provozní kondenzátor je zabudovaný do čerpadla.

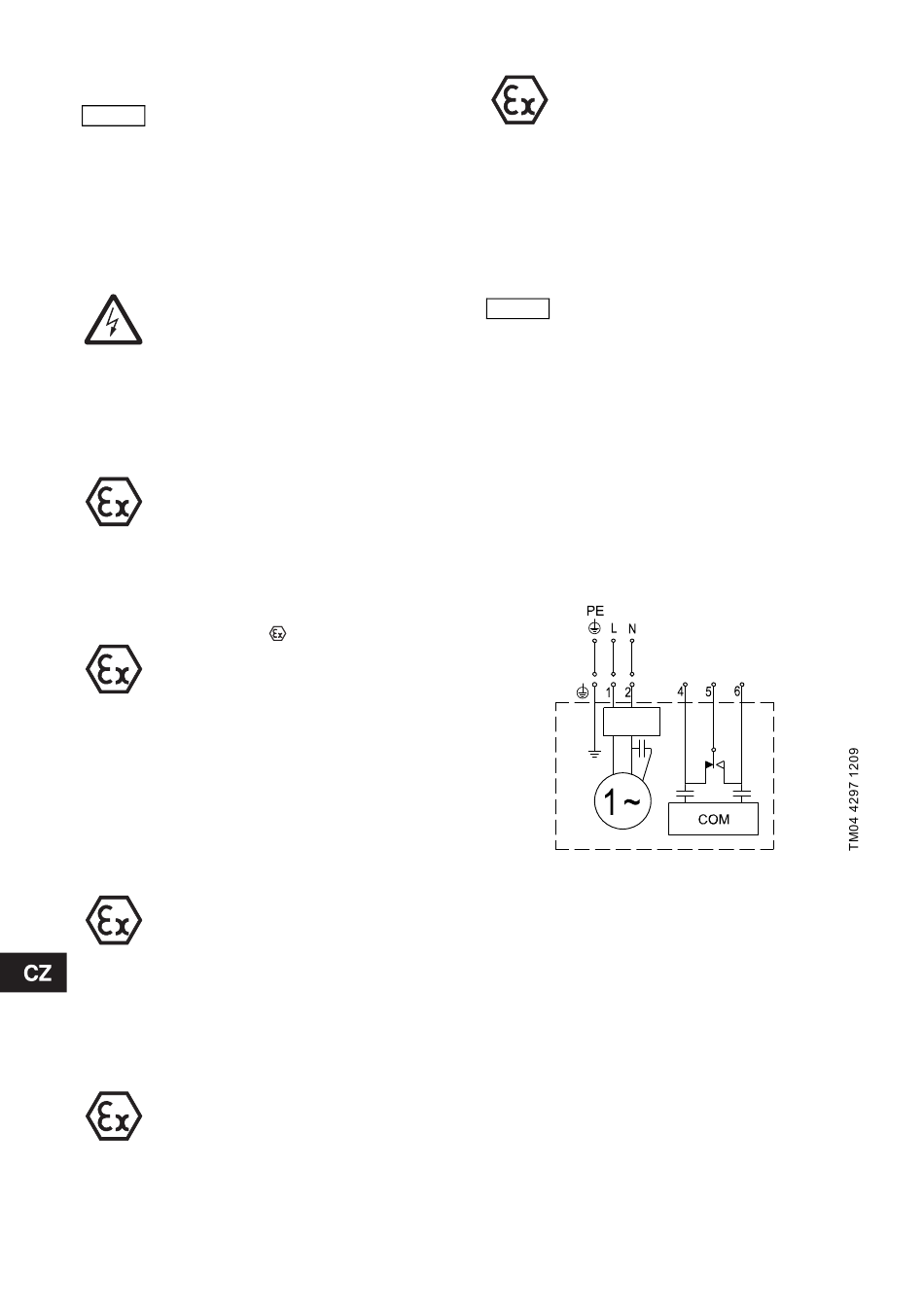

Obr. 3 Schéma zapojení jednofázových čerpadel
2 A 230 VAC
2 A 230 VAC
