9.3 Ηλεκτρική σύνδεση -
τριφασικές αντλίες
Ο κινητήρας της αντλίας είναι σχεδιασμένος έτσι
ώστε η ακολουθία φάσης στον ηλεκτρικό πίνακα να
είναι δεξιόστροφη (μπορεί να καθοριστεί με έναν
ανιχνευτή ακολουθίας φάσης). Η αντλία ξεκινά μόνο
αν η ακολουθία φάσης είναι σωστή.
Εάν οι αισθητήρες ξηρής λειτουργίας καλύπτονται με
νερό και η αντλία δεν ξεκινά, μία πιθανή αιτία μπορεί
να είναι η λανθασμένη ακολουθία φάσης. Εναλλάξτε
τις L1 και L2.

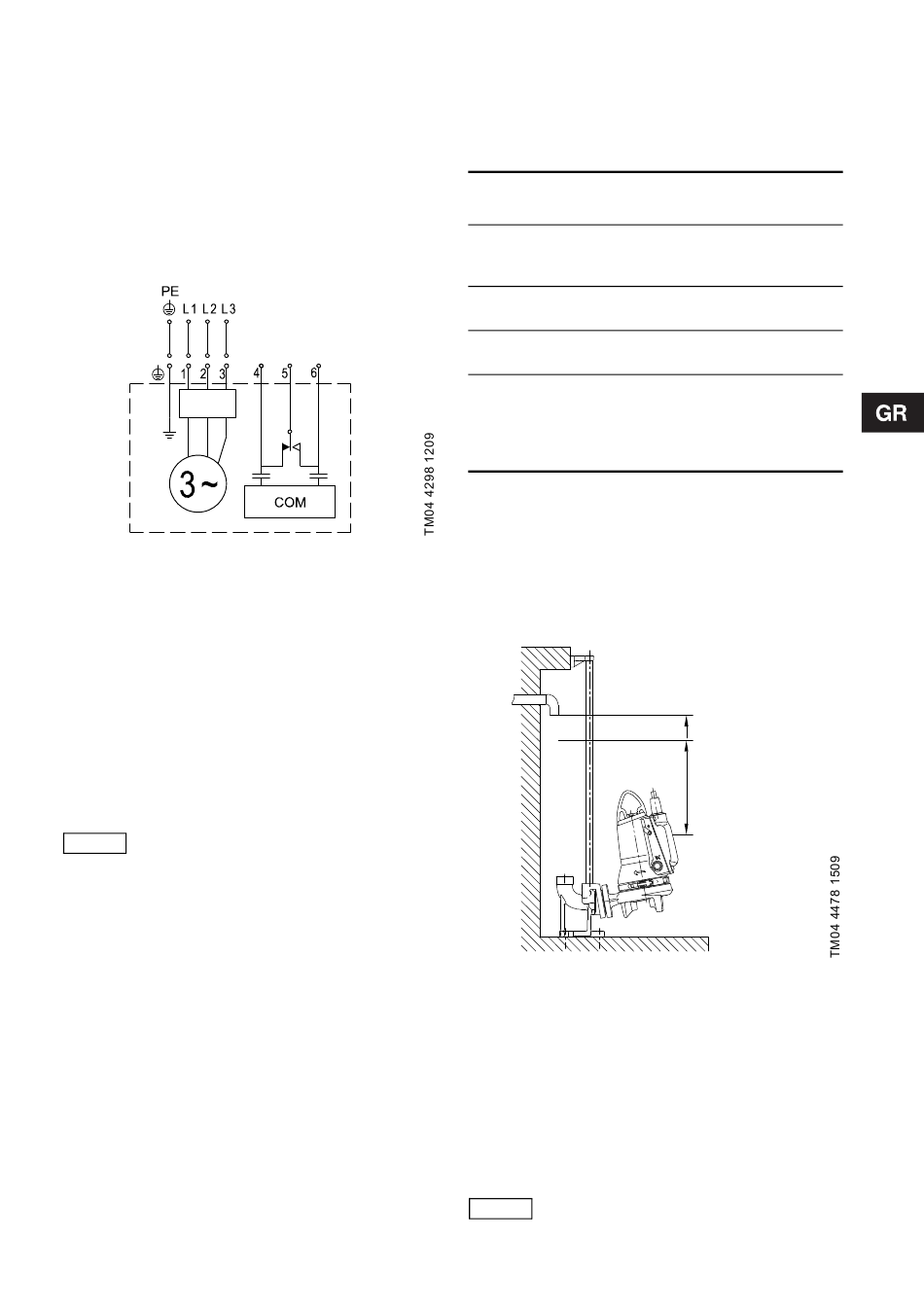

Σχ. 4 ∆ιάγραμμα καλωδίωσης για τριφασικές
αντλίες
9.4 Σύνδεση ρελέ συναγερμού/
επικοινωνίας
Η αντλία διαθέτει ενσωματωμένη μία έξοδο ρελέ
συναγερμού. ∆ιατίθενται ΝC και NO και μπορούν να
χρησιμοποιηθούν όπως απαιτείται, παραδείγματος
χάρη, για ακουστικούς ή οπτικούς συναγερμούς.
Εναλλακτικά, τα καλώδια 4 και 6 μπορούν να
χρησιμοποιηθούν για εξωτερική επικοινωνία μέσω
της μονάδας CIU (διεπαφή επικοινωνίας).
Εάν είναι συνδεδεμένη μια μονάδα CIU,
τότε το ρελέ δεν πρέπει να
χρησιμοποιηθεί. Η μονάδα CIU διαθέτει
Σημείωση
ενσωματωμένο ένα ρελέ που
αναλαμβάνει τη λειτουργία
συναγερμού.
Βλέπε παράδειγμα του διαγράμματος καλωδίωσης
στα έγγραφα που παρέχονται με τη μονάδα CIU.
2 A 230 VAC
10. ∆ιάρθρωση
10.1 Αρχικές ρυθμίσεις
Η αντλία προμηθεύεται από το εργοστάσιο με τις
ακόλουθες αρχικές ρυθμίσεις.
0,9 - 1,5
Παράμετρος
kW
Καθυστέρηση
εκκίνησης Off
(τυχαία)
Στάθμη
25 cm
εκκίνησης
Συναγερμός
+ 10 cm
υψηλής στάθμης
Προστασία από κόλλημα:
Χρονικό
3 ημέρες
διάστημα
∆ιάρκεια 2 δευτ.
Εάν μία ή περισσότερες από τις παραπάνω
παραμέτρους πρόκειται να αλλάξει, χρησιμοποιήστε
την προαιρετική μονάδα CIU μαζί με το
τηλεχειριστήριο R100.
Η μονάδα CIU μπορεί να συνδεθεί προσωρινά για
διάρθρωση.
Για περισσότερες πληροφορίες, βλέπε οδηγίες
εγκατάστασης και λειτουργίας για τη μονάδα CIU.
Σχ. 5 Στάθμες εκκίνησης και διακοπής
10.2 Εναλλαγή αντλίας
Εάν περισσότερες της μίας αντλίες (μέχρι τέσσερις)
είναι τοποθετημένες στην ίδια δεξαμενή, η λογική
ελέγχου που είναι ενσωματωμένη στην αντλία θα
εξασφαλίσει ότι το φορτίο κατανέμεται ομοιόμορφα
μεταξύ των αντλιών.
Η εναλλαγή πραγματοποιείται σύμφωνα με μία
πατενταρισμένη μέθοδο που βασίζεται στη μέτρηση
της στάθμης του υγρού της δεξαμενής.
Η βαρομετρική πίεση μπορεί να
Σημείωση
επηρεάσει την ακολουθία εναλλαγής.
3,1 - 4,0
2,6 kW
kW
– –
– –
– –
– –
– –
Συναγερμός
Εκκίνηση
∆ιακοπή
