12.4 Udskiftning af snittesystem

Advarsel
Før arbejdet på pumpen påbegyndes,
skal sikringerne tages ud eller net-
spændingsafbryderen afbrydes.
Det skal sikres at strømforsyningen
ikke uforvarende kan tilsluttes.
Alle roterende dele skal være stoppet.
For positionsnumre, se side 588.
Afmontering af snittesystem:
1. Løsn skruerne (pos. 188a) i pumpens ene fod.
2. Løsn snitteringen (pos. 44), og åbn bajonet-
fatningen ved at slå snitteringen med uret.

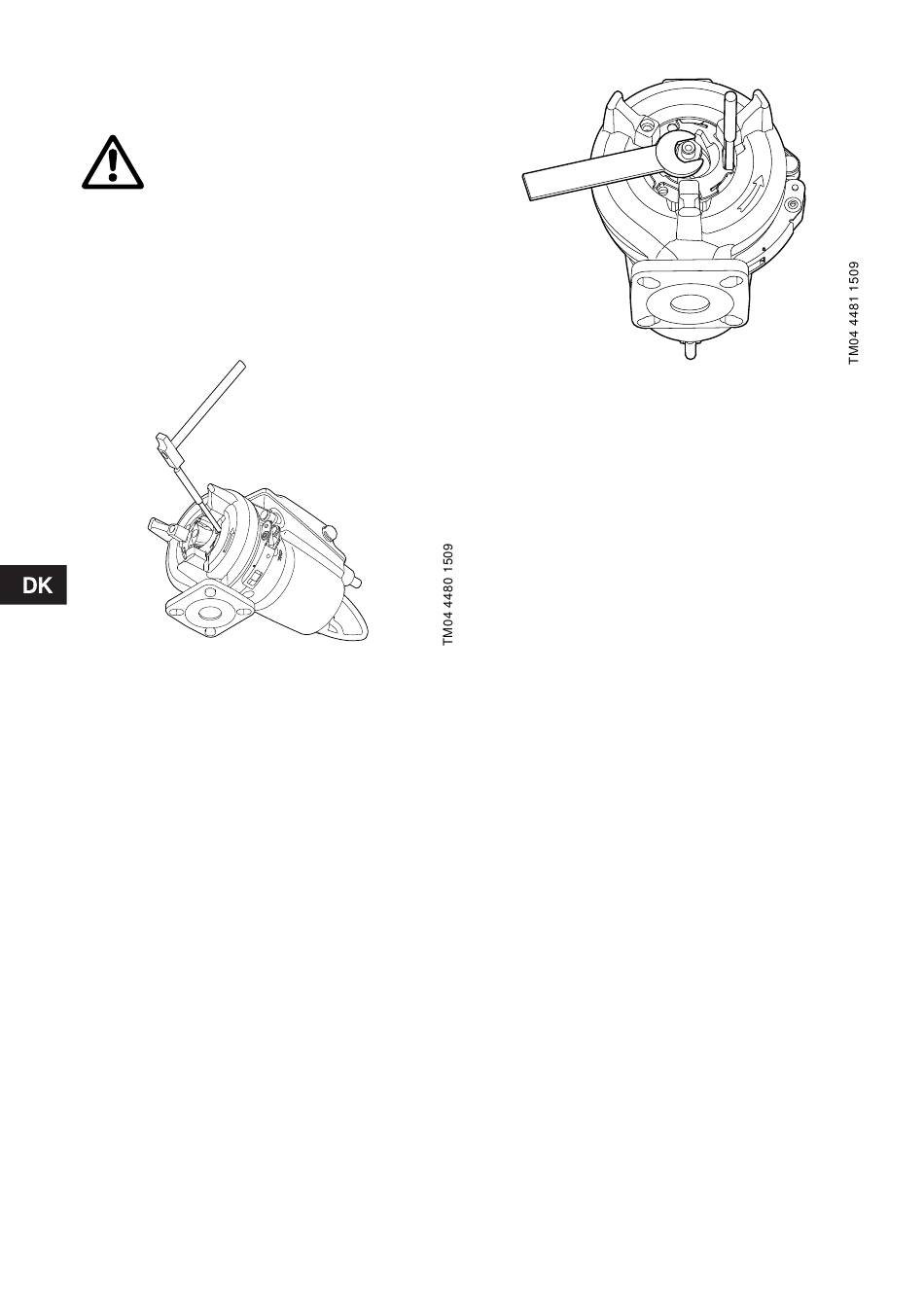

Fig. 12 Afmontering af snittering
3. Aftag snitteringen (pos. 44).
4. Afmontér skruen (pos. 188a) i akselenden.
5. Aftag snittehovedet (pos. 45).
For justering af løberspalte, se fig. 13.
a) Spænd justermøtrikken (pos. 68) forsigtigt (nøgle-
vidde 24) indtil løberen (pos. 49) ikke kan drejes
mere.
b) Løsn møtrikken 1/4 omgang.
244
Fig. 13 Justering af løberspalte
Montering af snittesystem:
1. Når snittehovedet (pos. 45) monteres, skal tap-
pene på bagsiden af snittehovedet gå i indgreb
med hullerne i løberen (pos. 49).
2. Spænd skruen (pos. 188a) for snittehovedet til
20 Nm.
3. Bring bajonetfatningen for snitteringen (pos. 44) i
indgreb.
4. Slå bajonetfatningen mod uret indtil snitteringen
(pos. 44) sidder fast.
5. Spænd skruen (pos. 188a).
6. Drej snittehovedet for at sikre at det sidder rigtigt,
dvs. drejer frit.
12.5 Rengøring af pumpehus
For positionsnumre, se side 588.
For rengøring af pumpehuset, følg denne frem-
gangsmåde:
Demontering
1. Løsn og aftag spændebåndet (pos. 92) som
sammenholder pumpehus og motor.
2. Løft motordelen op af pumpehuset (pos. 50).
Sammen med motordelen aftages løber og
snittehoved.
3. Rengør pumpehus og løber.
Montering
1. Placér motordelen med løber og snittehoved i
pumpehuset.
2. Montér og spænd spændebåndet.
Se også afsnit 12.7 Eftersyn/udskiftning af akseltæt-
ning.
