9. Elektrik bağlantısı
Pompa, frekans konvertör ile
İkaz
kullanılmamalıdır.
Elektrik bağlantıları yerel kurallara uygun bir şekilde
yapılmalıdır.
Uyarı
Pompa yerel yönetmeliklere uygun
olarak bir elektrik panosuna
bağlanmalıdır. Elektrik panosu,
EN 60204-1, 5.3.2'ye göre kontak ayırıcı
ile genellikle sigortalar, ana şalter ve
toprak kaçak sigortasından oluşur.
Ana şebeke şalteri 0 konumuna
kilitlenebilmelidir. EN 60204-1, 5.3.2.'de
belirtildiği gibi tip ve ekipmanlar.
Pompa, bir motor koruma şalteri ve tüm
kontrol mantık sistemini içerir.
Uyarı
Pompanın isim plakasında Ex işareti
varsa, pompanın bu kitapçıkta berilen
talimatlara uygun olarak
bağlandığından emin olun.
Uyarı
Pompanın patlama koruması sınıfı
CE II 2 G, Ex bcd IIB T4 Gb'dir.
Bakınız bölüm 4.2.
Montaj yerinin sınıflandırması her
durum için ayrı ayrı yerel itfaiye
yetkilileri tarafından onaylanmalıdır.
Kullanıldıysa CIU ünitesi (bakınız
bölüm 9.1) patlama riski olan ortamlara
kurulmamalıdır.
Uyarı
Patlamaya dayanıklı pompalarda, harici
toprak iletkeninin güvenli kablo
kelepçesi ile bir iletken kullanarak
pompa üzerinden harici toprak
terminaline bağlı olduğundan emin
olun. Harici toprak bağlantısı için
yüzeyi temizleyin ve kablo kelepçesini
yerleştirin.
Toprak iletkenin çarpraz bölümü en az
2
4 mm olmalıdır, örneğin tip H07 V2-K
(PVT 90 ?) sarı/yeşil.
Toprak bağlantısının korozyona
dayanıklı olduğundan emin olun.
Uyarı
Pompayı kurmadan ve ilk başlatmadan
önce kısa devre oluşumunu önlemek
için kablonun durumunu kontrol edin.
Uyarı
Pompa kuru çalıştırılmamalıdır.
Besleme gerilimi ve frekans pompa etiketinde
belirtilmiştir. Gerilim toleransı için bölüm
14.1 Besleme gerilimi'a bakınız. Motorun, kurulum
alanında bulunan elektrik beslemesi için uygun
olduğundan emin olun.
Tüm pompalarda 10 metre uzunluğunda kablo ve
serbest kablo ucu bulunmaktadır.
Kablo değiştirilecekse bu işlemin
Grundfos veya yetkili bir servis atölyesi
İkaz
tarafından yapılması gerekir.
9.1 CIU ünitesi (haberleşme arayüzü)
Grundfos CIU ünitesi (CIU = Haberleşme Arayüz
Ünitesi) bir SEG pompası ve ana şebeke arasında
haberleşme arayüzü olarak kullanılır.
CIU ünitesi opsiyoneldir. Ünite ile tedarik edilen
kurulum ve çalıştırma talimatlarına bakınız.
9.2 Elektrik bağlantısı – tek fazlı pompalar
Pompada yolverme kondansatörü ihtiyacını ortadan
kaldıran patentli bir başlatma işlevi vardır.
Çalıştırma kondansatörü pompaya yerleştirilir.

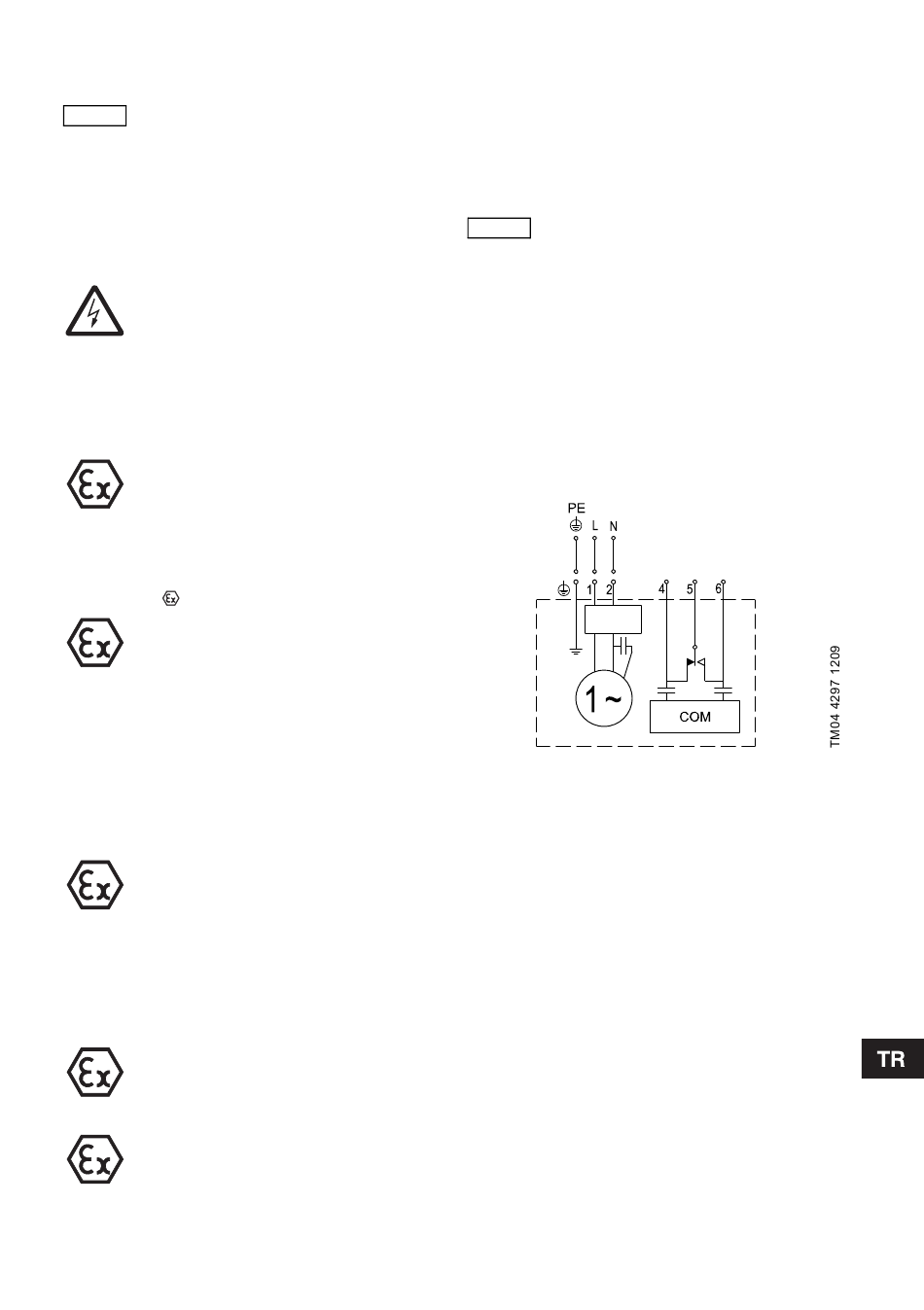

Şekil 3 Tek fazlı pompalar için bağlantı şeması
2 A 230 VAC 2 A 230 VAC
489
