12.4 Smulkintuvo sistemos keitimas

Įspėjimas
Prieš pradėdami dirbti su siurbliu,
patikrinkite, ar išimti saugikliai arba ar
išjungtas maitinimo jungiklis.
Reikia pasirūpinti, kad elektros
maitinimas negalėtų būti atsitiktinai
įjungtas.
Visos besisukančios detalės turi būti
sustojusios.
Detalių numeriai pateikti 588 psl.
Smulkintuvo sistemos išėmimas:
1. Atlaisvinkite vienos siurblio kojos varžtą
(poz. 188a).
2. Atlaisvinkite smulkintuvo žiedą (poz. 44) –
kaldami smulkintuvo žiedą pagal laikrodžio
rodyklę, atidarykite malūnėlio lizdą.

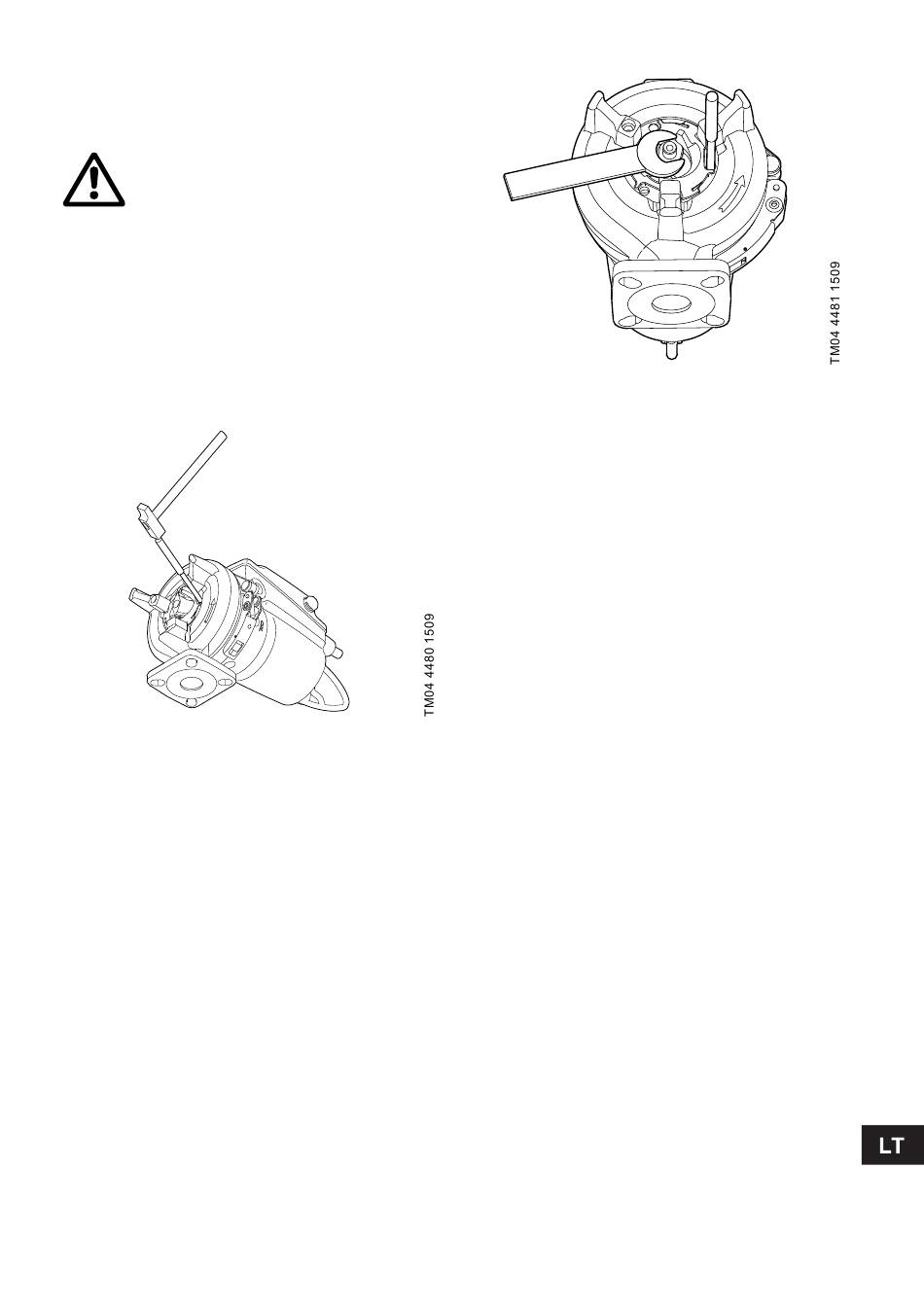

12 pav. Smulkintuvo žiedo nuėmimas
3. Nuimkite smulkintuvo žiedą (poz. 44).
4. Iš veleno galo išsukite varžtą.
5. Nuimkite smulkintuvo galvutę (poz. 45).
Darbaračio tarpelio reguliavimas parodytas 13 pav.
a) Švelniai priveržkite veržlę (poz. 68) (24 numerio
raktu) tol, kol darbaratis (poz. 49) negalės judėti.
b) Atlaisvinkite veržlę 1/4 apsisukimo.
13 pav. Darbaračio tarpelio reguliavimas
Smulkintuvo sistemos sumontavimas:
1. Uždedant smulkintuvo galvutę (poz. 45),
išsikišimai smulkintuvo galvutės gale turi
užsikabinti už darbaratyje (poz. 49) esančių
plyšių.
2. Užveržkite smulkintuvo galvutės varžtą
(poz. 188a) iki 20 Nm.
3. Užkabinkite smulkintuvo žiedų (poz. 44)
malūnėlio lizdą.
4. Kalkite malūnėlio lizdą prieš laikrodžio rodyklę,
kol smulkintuvo žiedas (poz. 44) prisitvirtins.
5. Užveržkite varžtą (poz. 188a).
6. Pasukite smulkintuvo galvutę, kad
patikrintumėte, ar ji gerai uždėta, t.y. laisvai
sukasi.

12.5 Siurblio korpuso valymas

Detalių numeriai pateikti 588 psl.
Norėdami išvalyti siurblio korpusą, darykite taip:
Išardymas
1. Atlaisvinkite ir nuimkite apkabą (poz. 92),
jungiančią siurblio korpusą su varikliu.
2. Iškelkite variklio dalį iš siurblio korpuso (poz. 50).
Kartu su variklio dalimi išsiima ir darbaratis bei
smulkintuvo galvutė.
3. Išvalykite siurblio korpusą ir darbaratį.
Surinkimas
1. Įstatykite variklio dalį su darbaračiu ir
smulkintuvo galvute į siurblio korpusą.
2. Uždėkite ir užveržkite apkabą.
Taip pat žr. skyrių 12.7 Veleno sandariklio
patikrinimas/keitimas.
