12.4 Remplacement du système broyeur
Avertissement
Avant toute intervention sur la pompe,
s'assurer que les fusibles ont été reti-
rés ou que l'alimentation électrique a
été coupée. S'assurer que l'alimenta-
tion électrique ne puisse pas être
enclenchée accidentellement.
Toutes les pièces rotatives doivent être
immobiles.
Pour les numéros de position, voir page 588.
Démontage du système broyeur :
1. Desserrer la vis (188a) dans un des pieds de la
pompe.
2. Desserrer l'anneau broyeur (44) et ouvrir la
douille à baïonnette en tapant sur l'anneau
broyeur dans le sens horaire.

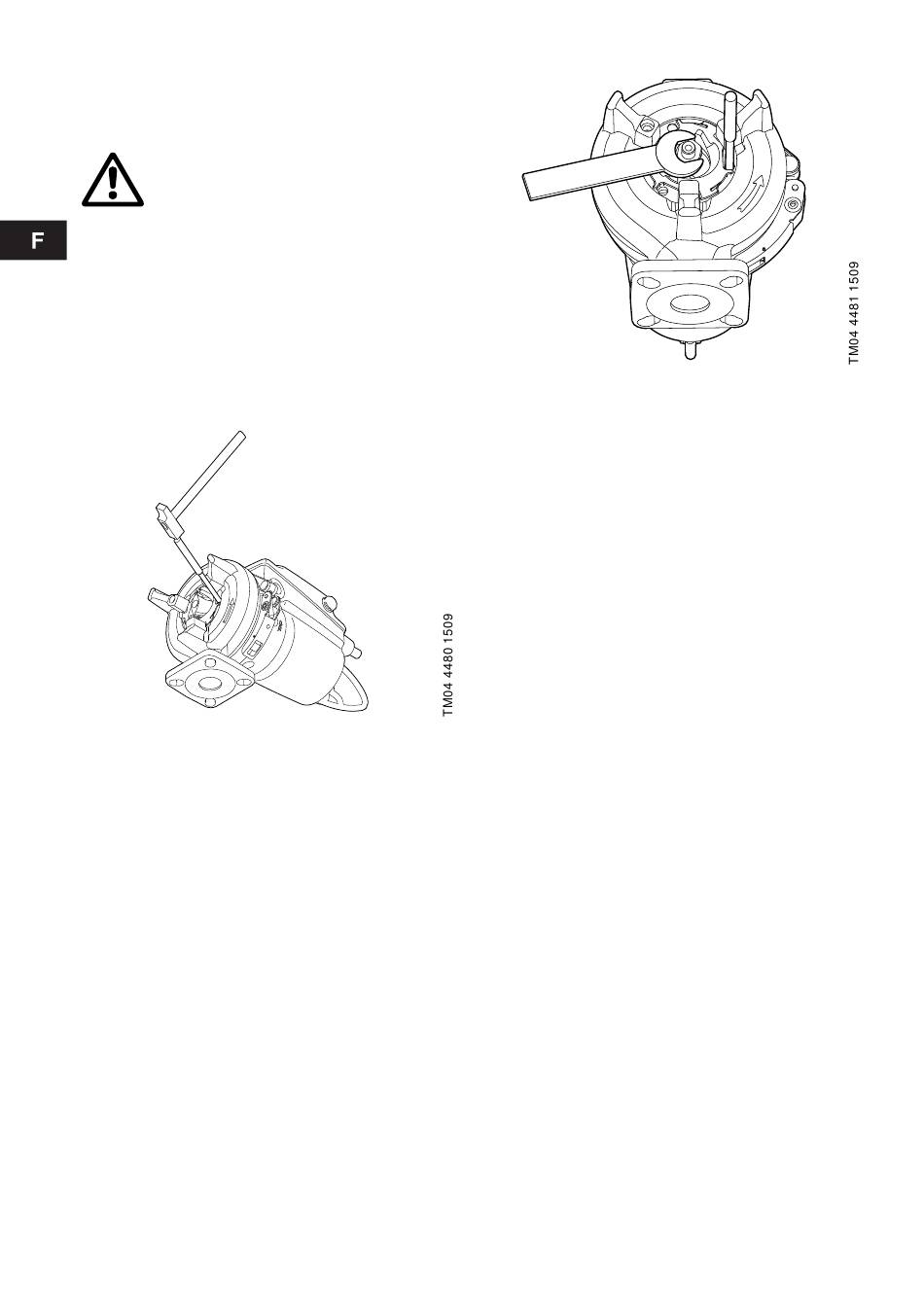

Fig. 12 Démontage de l'anneau broyeur
3. Retirer l'anneau broyeur (44).
4. Retirer la vis de l'extrémité de l'arbre.
5. Retirer la tête du broyeur (45).
Pour le réglage du jeu de la roue, voir fig. 13.
a) Serrer doucement l'écrou (68) (clé de 24) jusqu'à
ce que la roue (49) ne puisse plus tourner.
b) Desserrer l'écrou d'un quart de tour.
68
Fig. 13 Réglage du jeu de la roue
Installation du système broyeur :
1. Lors de l'installation de la tête du broyeur (45), le
pivot à l'arrière de la tête du broyeur doit s'enga-
ger dans les orifices de la roue (49).
2. Serrer la vis (188a) de la tête du broyeur à
20 Nm.
3. Engager la douille à baïonnette de l'anneau
broyeur (44).
4. Taper sur la douille à baïonnette dans le sens
anti-horaire jusqu'à ce que l'anneau broyeur (44)
soit fixé.
5. Serrer la vis (188a).
6. Faire tourner la tête du broyeur pour s'assurer
qu'elle est correctement installée, c'est-à-dire
qu'elle tourne librement.

12.5 Nettoyage du corps de pompe

Pour les numéros de position, voir page 588.
Pour nettoyer le corps de pompe, procéder comme
suit :
Démontage
1. Desserrer et retirer le collier de serrage (92) qui
unifie le corps de pompe et le moteur.
2. Faire sortir la partie moteur du corps de
pompe (50). La roue et la tête du broyeur sont
retirées avec la partie moteur.
3. Nettoyer le corps de pompe et la roue.
Montage
1. Placer la partie moteur avec la roue et la tête du
broyeur dans le corps de pompe.
2. Installer et serrer le collier de serrage.
Voir aussi paragraphe 12.7 Vérification/remplace-
ment des garnitures mécaniques.
