9. Elektromos bekötés
A szivattyút tilos frekvenciaváltóról
Vigyázat
üzemeltetni.
Az elektromos bekötést a helyi előírásoknak és
szabványoknak megfelelően kell elvégezni.
Figyelmeztetés
A szivattyút elektromos
kapcsolószekrényhez kell
csatlakoztatni a helyi előírásoknak
megfelelően. Az elektromos
kapcsolószekrény jellemzően magába
foglalja a biztosítékokat, főkapcsolót és
az életvédelmi biztosító kapcsolót
érintkező szétválasztással az
EN 60204-1, 5.3.2. szerint.
A szivattyú főkapcsolójának
alkalmasnak kell lennie 0 pozícióban
történő lezárásra. Típus és előírások az
EN 60204-1, 5.3.2.-ben meghatározottak
szerint.
A szivattyú tartalmazza a motorvédő
áramköri megszakítót és minden
vezérlő logikai elemet.
Figyelmeztetés
Ha a szivattyú adattábláján az Ex
jelölés megtalálható, győződjön meg
róla, hogy a szivattyút az ebben az
utasításban leírtak szerint
csatlakoztatták.
Figyelmeztetés
A szivattyú robbanásbiztos besorolása
CE II 2 G, Ex bcd IIB T4 Gb.
Lásd 4.2. fejezet.
A telepítés helyének védelmi
besorolását a helyi tűzvédelmi
hatósággal minden esetben
ellenőriztetni kell.
A CIU egységet, amennyiben
alkalmazzák (lásd 9.1), tilos
potenciálisan robbanásveszélyes
környezetbe telepíteni.
Figyelmeztetés
Robbanásbiztos szivattyúknál
győződjön meg róla, hogy külső földelő
vezeték csatlakoztatva lett a szivattyú
külső földelő csatlakozójához,
a kábelen biztonságos kábelsaruval.
Tisztítsa le a külső földelő csatlakozó
felületét, majd rögzítse a kábelsarut.
A földelővezeték keresztmetszete
legalább 4 mm
például H07 V2-K (PVT 90 ?) sárga/zöld
vezetéket.
Győződjön meg róla, hogy
a földelőcsatlakozó korrózió ellen
védett.
2
legyen, alkalmazzanak
Figyelmeztetés
A szivattyú telepítése és első
beindítása előtt szemrevételezéssel
ellenőrizze a kábel állapotát
a rövidzárlat elkerülésének érdekében.
Figyelmeztetés
A szivattyú nem futhat szárazon.
A megengedett tápfeszültség és frekvencia
megtalálható a szivattyú adattábláján. A feszültség
toleranciát a 14.1 Tápfeszültség. fejezetben találja.
Ellenőrizzük, hogy a motor üzemeltethető-e
a rendelkezésre álló elektromos hálózatról.
Valamennyi szivattyútípust 10 méteres kábellel,
szabad kábelvéggel szállítjuk.
A tápkábel cseréjét csak a Grundfos-nál
vagy az általa erre feljogosított
Vigyázat
szervizben végezhetik.
9.1 CIU egység (kommunikációs eszköz)
A Grundfos CIU (CIU = Communication Interface
Unit) egy csatolóként működik az SEG szivattyú és
a kommunikációs hálózat között.
A CIU egység opcionális. Lásd a külön, az
egységgel együtt szállított kezelési és karbantartási
utasítást.
9.2 Elektromos bekötés -
egyfázisú szivattyúk
A szivattyú egy szabadalmaztatott indítási funkcióval
rendelkezik, ami kiküszöböli az indítókondenzátor
szükségességét. Az üzemi kondenzátort tartalmazza
a szivattyú.

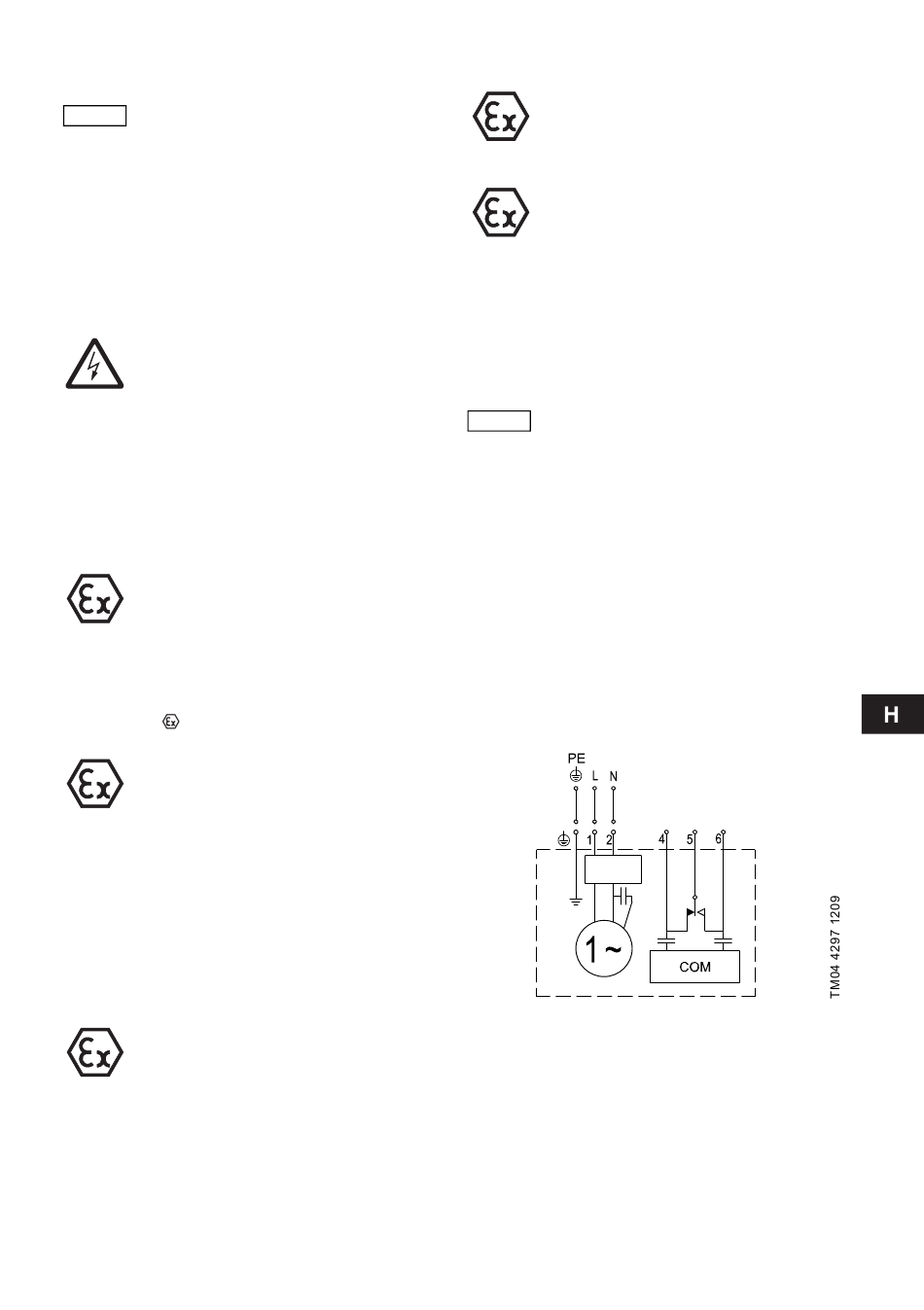

3. ábra Egyfázisú szivattyú kapcsolási rajza
2 A 230 VAC 2 A 230 VAC
309
