2. Descrizione generale

Le pompe elettroniche SEG Grundfos integrano un
controller e funzioni di protezione del motore. Neces-
sitano unicamente del collegamento all'alimenta-
zione elettrica.
Il controller offre i seguenti vantaggi:
Sensori di livello e di marcia a secco integrati.
Protezione motore integrata.
Alternanza della pompa.
In caso di presenza di più pompe nello stesso
pozzetto, la logica di comando integrata assicura
la distribuzione uniforme delle ore di funziona-
mento tra le varie pompe.
Uscita per relè di allarme.
La pompa è dotata di un'uscita integrata per relè
di allarme. Sono disponibili contatti NC e NO, che
possono essere utilizzati secondo necessità, ad
esempio per allarmi acustici o visivi.
Sistema antibloccaggio.
Il sistema antibloccaggio avvia la pompa a inter-
valli programmati per impedire il bloccaggio della
girante.
Ritardo di avviamento casuale.
Questa funzione assicura un avviamento scaglio-
nato nel tempo dopo un'interruzione indesiderata
dell'alimentazione elettrica.
Le pompe SEG sono dotate di un sistema di tritura-
zione che riduce a pezzetti i componenti solidi per
consentirne il convogliamento attraverso tubi di dia-
metro ridotto.
Le pompe SEG vengono utilizzate negli impianti a
pressione, ad es. in aree collinose, e per applicazioni
simili.
Avvertimento
Condizioni speciali per un utilizzo in
sicurezza delle pompe SEG
antideflagranti:
I bulloni utilizzati per la sostituzione
devono essere di classe A2-70 o
superiore, conformemente a
EN/ISO 3506-1.
L'interruttore termico negli avvolgi-
menti dello statore, con temperatura
di commutazione nominale pari a
150 °C, deve garantire lo scollega-
mento dell'alimentazione; il ripri-
stino dell'alimentazione deve avve-
nire manualmente.
76

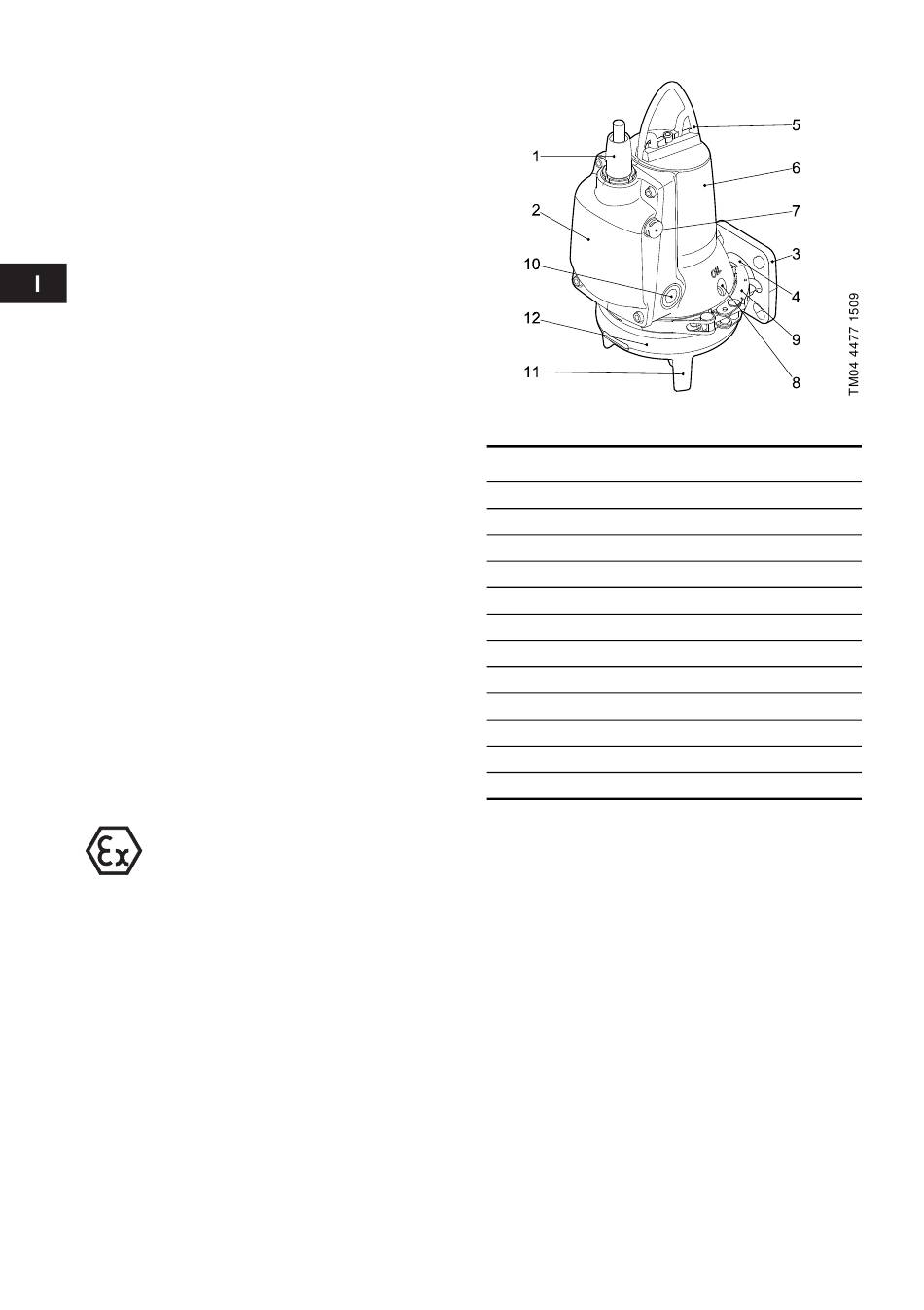

Fig. 1
Pompa SEG
Pos.
Descrizione
1
Spina cavo di alimentazione
2
Unità elettronica
3
Flangia di mandata DN 40/DN 50
4
Bocca di mandata
5
Maniglia
6
Cassa statore
7
Sensore di livello
8
Tappo dell'olio
9
Fascetta di bloccaggio
10
Sensori di marcia a secco
11
Base della pompa
12
Corpo pompa
