12.4 Αντικατάσταση του συστήματος
άλεσης
Προειδοποίηση
Πριν ξεκινήσετε οποιουδήποτε είδους
εργασίες στην αντλία, βεβαιωθείτε ότι οι
ασφάλειες έχουν αφαιρεθεί ή ότι ο
κεντρικός διακόπτης ρεύματος δικτύου
είναι κλειστός. Πρέπει να λάβετε τα
κατάλληλα μέτρα ώστε να αποτρέψετε
το τυχαίο άνοιγμά του.
Όλα τα περιστρεφόμενα εξαρτήματα
πρέπει να έχουν σταματήσει να
κινούνται.
Για τους αριθμούς θέσης, βλέπε σελίδα 588.
Αφαίρεση του συστήματος άλεσης:
1. Χαλαρώστε τη βίδα (θέση 188a) σε ένα από τα
ποδαρικά της αντλίας.
2. Χαλαρώστε το δακτύλιο άλεσης (θέση 44) και
ανοίξτε την υποδοχή μπαγιονέτ χτυπώντας το
δακτύλιο άλεσης δεξιόστροφα.

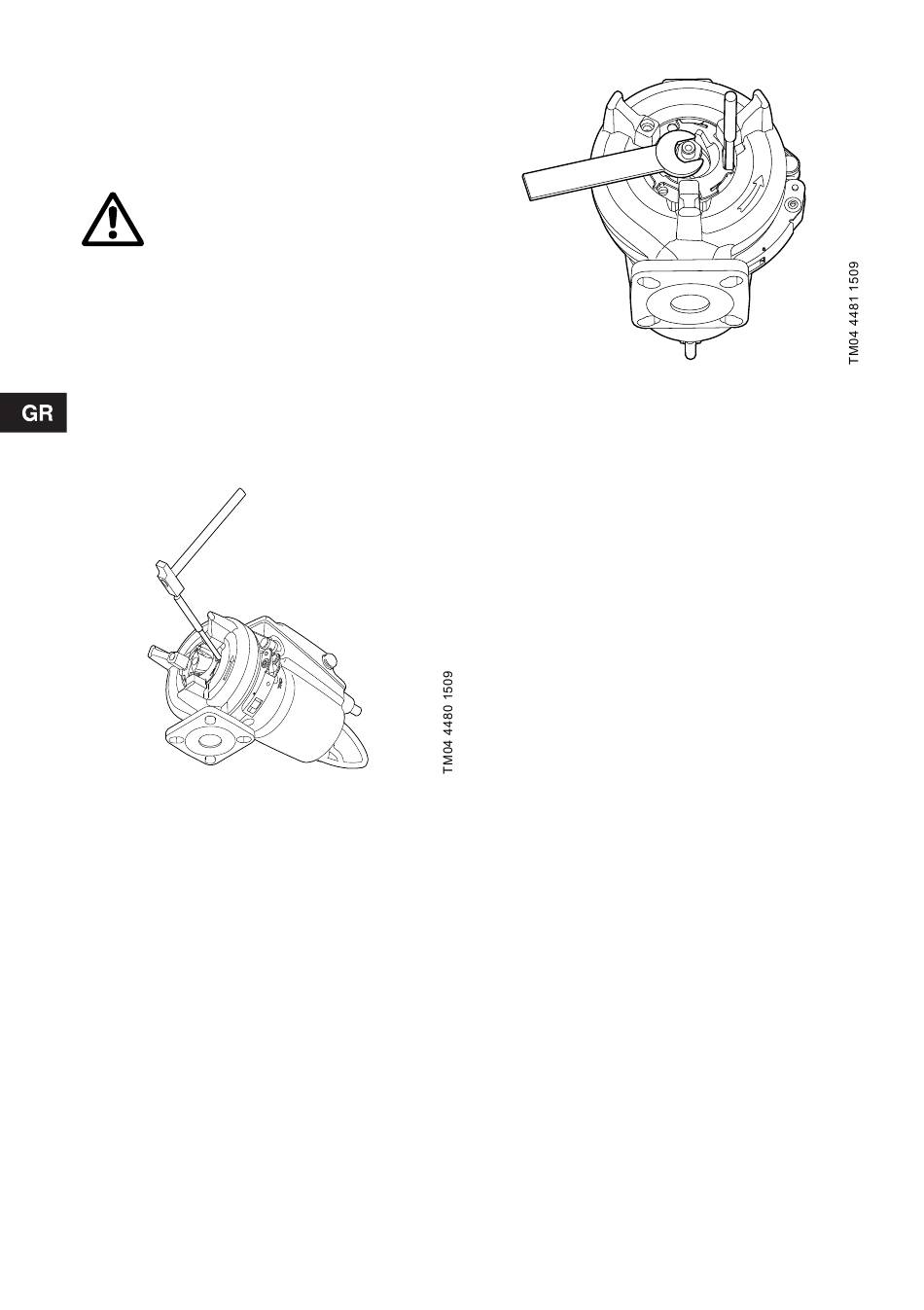

Σχ. 12 Αφαίρεση του δακτυλίου άλεσης
3. Αφαίρεση του δακτυλίου άλεσης (θέση 44).
4. Βγάλτε τη βίδα από το άκρο του άξονα.
5. Βγάλτε την κεφαλή άλεσης (θέση 45).
Για ρύθμιση του διάκενου πτερωτής,
βλέπε σχήμα 13.
a) Σφίξτε σιγά το περικόχλιο (θέση 68) (μέγεθος
κλειδιού 24) μέχρι η πτερωτή (θέση 49) να μην
μπορεί να περιστραφεί πια.
b) Χαλαρώστε το περικόχλιο κατά το 1/4 της
στροφής.
156
Σχ. 13 Ρύθμιση του διάκενου της πτερωτής
Τοποθέτηση του συστήματος άλεσης:
1. Όταν τοποθετείτε την κεφαλή άλεσης (θέση 45),
οι προεξοχές στο πίσω μέρος της κεφαλής
άλεσης πρέπει να ταιριάζουν με τις οπές στην
πτερωτή (θέση 49).
2. Σφίξτε τη βίδα (θέση 188a) για την κεφαλή
άλεσης στα 20 Nm.
3. Τοποθετήστε την υποδοχή μπαγιονέτ για το
δακτύλιο άλεσης (θέση 44).
4. Χτυπήστε την υποδοχή μπαγιονέτ προς τα δεξιά
μέχρι να στερεωθεί ο δακτύλιος άλεσης
(θέση 44).
5. Σφίξτε τη βίδα (θέση 188a).
6. Στρίψτε την κεφαλή άλεσης για να βεβαιωθείτε ότι
έχει τοποθετηθεί σωστά, δηλαδή, περιστρέφεται
ελεύθερα.
12.5 Καθαρισμός του περιβλήματος της
αντλίας
Για τους αριθμούς θέσης, βλέπε σελίδα 588.
Για να καθαρίσετε το περίβλημα της αντλίας,
ακολουθήστε τα εξής βήματα:
Λύσιμο
1. Χαλαρώστε και βγάλτε το σφιγκτήρα (θέση 92)
που συγκρατεί το περίβλημα της αντλίας και τον
κινητήρα μαζί.
2. Ανασηκώστε τον κινητήρα έξω από το περίβλημα
της αντλίας (θέση 50). Η πτερωτή και η κεφαλή
άλεσης βγαίνουν μαζί με τον κινητήρα.
3. Καθαρίστε το περίβλημα της αντλίας και την
πτερωτή.
Συναρμολόγηση
1. Τοποθετήστε τον κινητήρα με την πτερωτή και την
κεφαλή άλεσης στο περίβλημα της αντλίας.
2. Τοποθετήστε και σφίξτε το συνδετήρα.
Βλέπε επίσης κεφάλαιο 12.7 Έλεγχος/αντικατάσταση
του στυπιοθλίπτη άξονα.
