9.3 Podłączenie elektryczne -
pompy trójfazowe
Silnik pompy jest zaprojektowany w taki sposób,
że kolejność faz na tablicy rozdzielczej jest zgodna
z kierunkiem ruchu wskazówek zegara (może być
określany przez czujnik kolejności faz). Pompa nie
włącza się, kiedy kolejność faz jest nieprawidłowa.
Kiedy czujniki suchobiegu są pokryte cieczą,
a pompa nie włącza się, to przyczyną może być
nieprawidłowa kolejność faz. Należy w takim
przypadku zamienić L1 i L2.

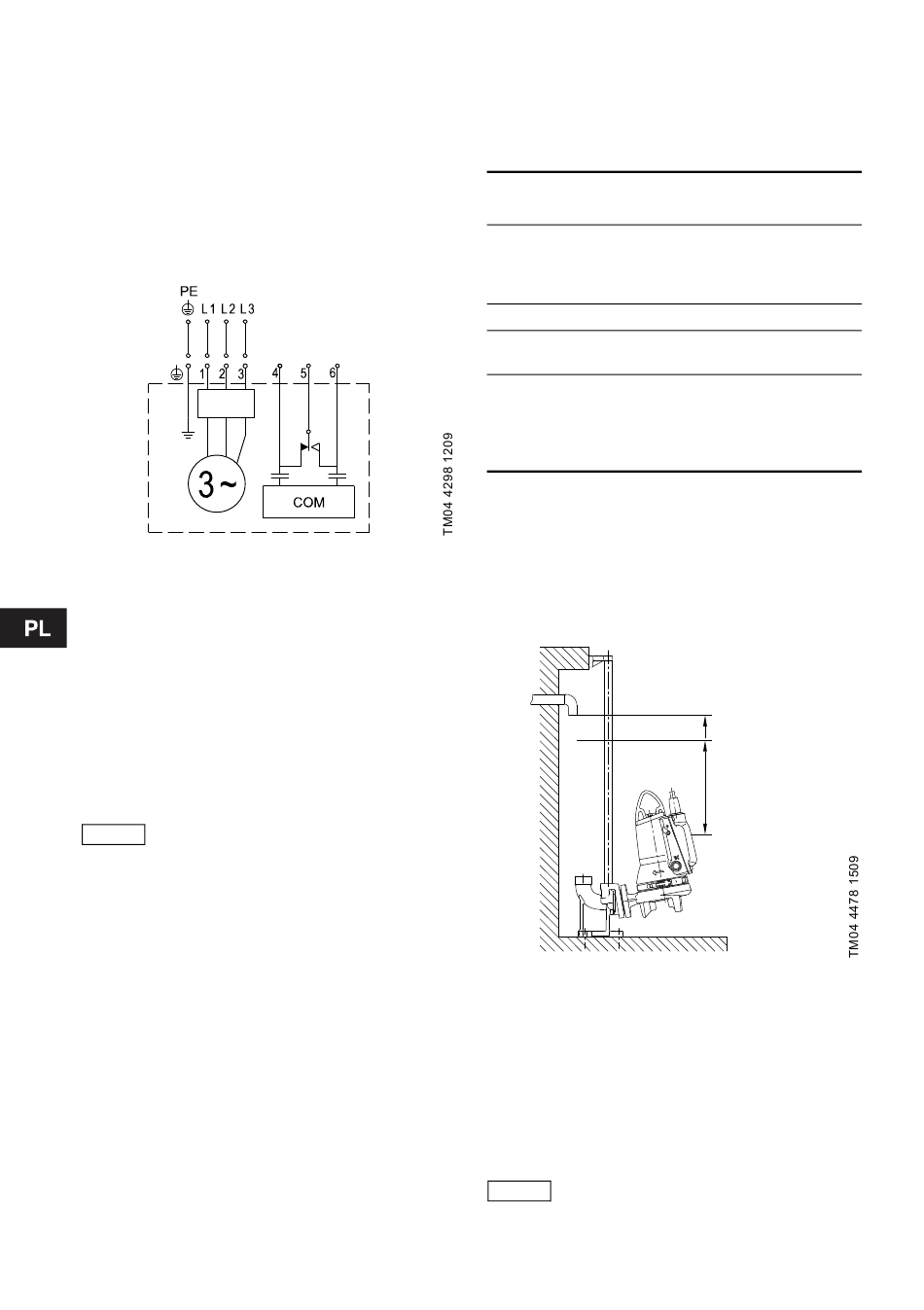

Rys. 4 Schemat połączeń dla pomp
trójfazowych
9.4 Przekaźnik alarmowy/
przyłącze komunikacyjne
Pompa posiada wyjście przekaźnika alarmowego.
Dostępne są opcje NC i NO, które można
wykorzystywać odpowiednio do potrzeb, np. do
uruchamiania akustycznej lub optycznej sygnalizacji
alarmowej.
Alternatywnie przewody 4 i 6 można wykorzystać
do komunikacji zewnętrznej przez interfejs CIU.
Jeżeli interfejs komunikacyjny CIU
jest zainstalowany, to nie wolno
wykorzystywać przekaźnika. Interfejs
RADA
CIU jest wyposażony w przekaźnik,
który obsługuje funkcję alarmową.
Patrz: Przykładowy schemat instalacji
w dokumentacji dostarczonej z interfejsem CIU.
262
2 A 230 VAC

10. Konfiguracja

10.1 Nastawy domyślne
Pompa jest dostarczana z następującymi nastawami
domyślnymi.
0,9 -
Parametr
1,5 kW
Zabezpieczenie
przed
Wył.
równoczesnym
startem pomp.
Poziom zał. 25 cm
Poziom wysoki
+ 10 cm
- alarmowy
System zabezpieczenia przed zablokowaniem
podczas postoju:
Przedział 3 dni
Czas 2 sek.
W razie konieczności zmiany jednego lub kilku
z powyższych parametrów należy użyć opcjonalnego
interfejsu komunikacyjnego CIU i pilota zdalnego
sterowania R100.
Interfejs komunikacyjny CIU może być przyłączany
okresowo do celów konfiguracji.
Dalsze informacje znajdują się w instrukcji instalacji
i obsługi interfejsu komunikacyjnego CIU.
Rys. 5 Czujnik poziomu załączanie i wyłączanie
10.2 Naprzemienność pracy pomp
Jeżeli w tym samym zbiorniku zainstalowano kilka
pomp (do czterech), to zintegrowany w pompie
logiczny układ sterujący zapewnia równomierny
rozkład obciążenia na pompy w czasie.
Przełączanie odbywa się zgodnie z opatentowaną
metodą w oparciu o pomiar poziomu cieczy
w zbiorniku.
Ciśnienie atmosferyczne może wpływać
RADA
na sekwencję przełączania pomp.
3,1 -
2,6 kW
4,0 kW
– –
– –
– –
– –
– –
Alarm
ZAŁ.
WYŁ.
