9.3 Elanslutning, 3-faspumpar

Pumpmotorn är konstruerad för medurs fasföljd i
elskåpet, vilket kan kontrolleras med en fasföljds-
detektor. Vid fel fasföljd startar inte pumpen.
Om torrkörningsgivarna är täckta med vätska och
pumpen inte startar, kan orsaken vara fel fasföljd.
Byt plats på L1 och L2.

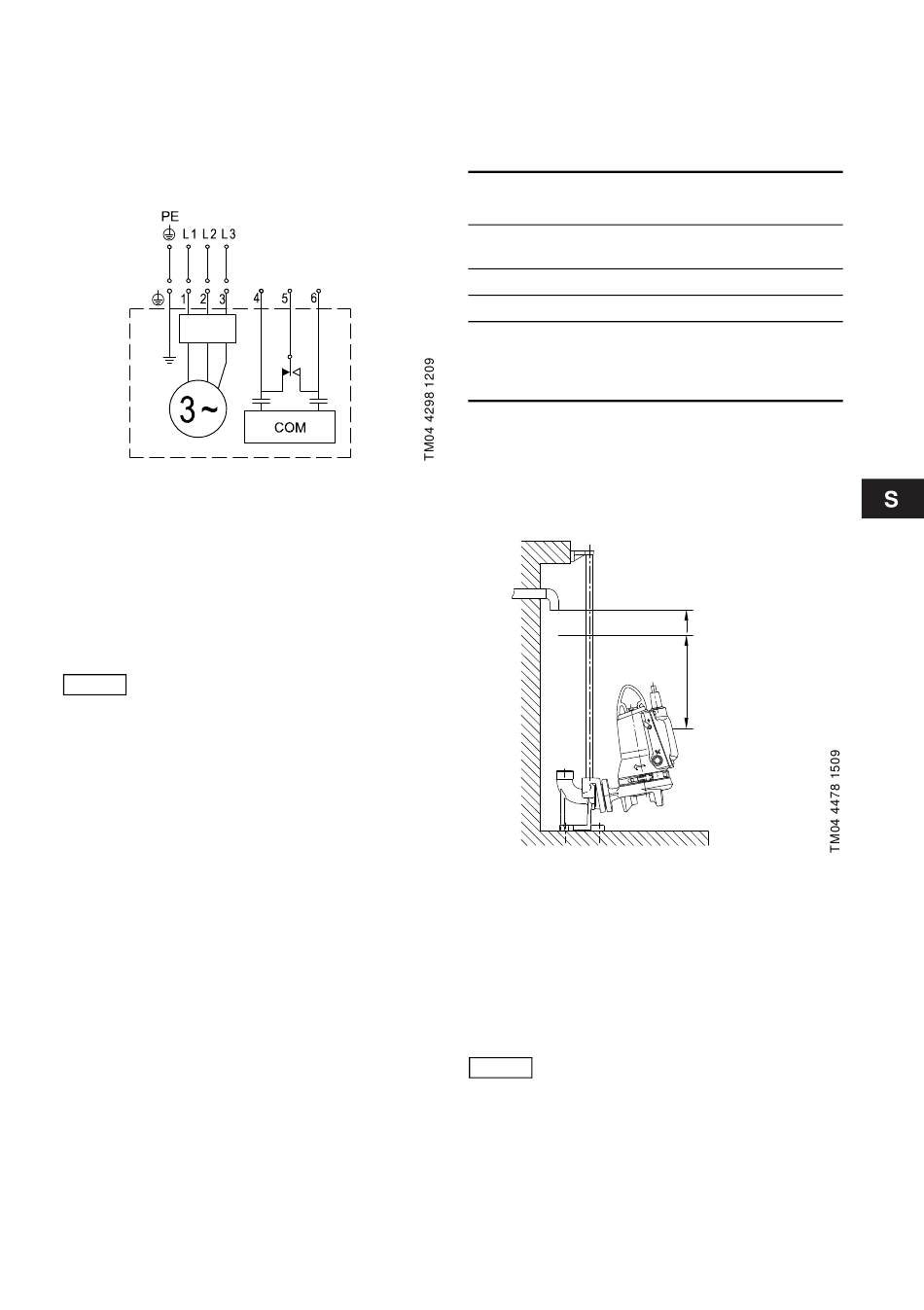

Fig. 4 Kopplingsschema, 3-faspumpar
9.4 Larmrelä/kommunikationsanslutning
Pumpen har en larmreläutgång. Såväl brytande (NC)
som slutande (NO) funktion finns och kan användas
för till exempel ljud- eller ljuslarm.
Alternativt kan ledarna 4 och 6 användas för extern
kommunikation via en CIU-enhet (kommunikations-
gränssnitt).
Relät får inte användas om en CIU-
enhet är ansluten. CIU-enheten har ett
Anm.
relä som tar över larmfunktionen.
Exempel på kopplingsschema finns i dokumentatio-
nen för CIU-enheten.
2 A 230 VAC

10. Konfiguration

10.1 Standardinställningar
Pumpen levereras från fabrik med nedanstående
standardinställningar.
0,9-1,5
Parameter
kW
Startfördröjning
Från
(slumpmässig)
Startnivå 25 cm
Högnivålarm + 10 cm
Antikärvning
Intervall 3 dygn
Varaktighet 2 s
Använd CIU-enheten (tillval) med fjärrkontroll R100
för att ändra någon eller några av parametrarna
ovan.
CIU-enheten kan anslutas tillfälligt för konfiguration.
Ytterligare information finns i monterings- och drifts-
instruktionen för CIU-enheten.
Fig. 5 Start- och stoppnivåer
10.2 Pumpväxling
Om flera pumpar (upp till fyra) är installerade i
samma tank/brunn, säkerställer styrlogiken i pum-
parna att belastningen fördelas jämnt mellan pum-
parna över tid.
Pumpväxling sker enligt en patenterad metod som
bygger på vätskenivån i tanken/brunnen.
Barometertrycket kan påverka växlings-
Anm.
sekvensen.
3,1-4,0
2,6 kW
kW
– –
– –
– –
– –
– –
Larm
Start
Stopp
