9. Elektriühendused
Pumpa ei tohi kasutada koos
Ettevaatust
sagedusmuunduriga.
Elektriühendused tuleb teostada vastavalt kohalikele
eeskirjadele.
Hoiatus
Pump peab olema ühendatud
elektrikilbiga vastavalt kohalikele
normidele. Elektrikilp sisaldab
tavaliselt kaitsmeid, toitelülitit ja
rikkevoolukaitselülitit, mille kontaktide
lisoleereraldus on kooskõlas
EN 60204-1, 5.3.2.
Toitelülitit peab olema võimalik
lukustada 0-asendisse. Tüüp ja nõuded
vastavalt EN 60204-1, 5.3.2.
Pump sisaldab mootorikaitselülitit ja
kogu juhtimisloogikat.
Hoiatus
Kui pumba andmesildil on Ex märk,
veendu et pump on ühendatud
kooskõlas selles andmevihikus antud
juhistega.
Hoiatus
Pumba plahvatuskindluse
klassifikatsioon on CE
IIB T4 Gb. Vaata peatükk 4.2.
Paigalduskoha klassifikatsioon peab
igal üksikjuhul olema heaks kiidetud
kohalike võimude poolt.
CIU seadet, kui leiab kasutamist,
(vaata peatükk 9.1) ei tohi paigaldada
potentsiaalselt plahvatusohtlikesse
keskondadesse.
Hoiatus
Plahvastskindlate pumpade korral.
veendu et väline maandusjuhe on
ühendatud pumba välise
maandusklemmiga kasutades
kaabliklambriga kinnitatud juhet.
Puhasta pind välise maandusühenduse
jaoks ja paigalda kaabliklamber.
Maandusjuhtme ristlõige peab olema
vähemalt 4 mm
(PVT 90 ?) kollane/roheline.
Veendu, et maandusühendus on
kaitstud korrosiooni eest.
Hoiatus
Enne paigaldamist ja pumba esmast
käivitamist kontrolli lühiste vältimiseks
visuaalselt kaabli seisukorda nähtavate
defektide suhtes.
Hoiatus
Pump ei tohi kuivalt töötada.
II 2 G, Ex bcd
2
, nt tüüp H07 V2-K
Toitepinge ja sagedus on märgitud pumba
andmesildile. Pinge tolerantsi kohta vaata peatükk
14.1 Toitepinge. Veendu, et mootor on sobiv
kasutamiseks paigalduskohas olemasolevas
elektrivõrgus.
Kõik pumbad tarnitakse koos 10 meetri kaabli ja
vaba kaabliotsaga.
Võimaliku kaablivahetuse peab tegema
Ettevaatust
Grundfos või volitatud töökoda.

9.1 CIU seade (andmesideliides)

Grundfos CIU seadet (CIU = Communication
Interface Unit) kasutatakse andmesideliidesena SEG
pumba ja põhivõrgu vahel.
CIU seade on mittekohustuslik. Vaata koos
seadmega tarnitavat eraldi paigaldus- ja
kasutusjuhendit.
9.2 Elektriühendused -
ühefaasilised pumbad
Pumbal on patenteeritud käivitusfunktsioon, mis
välistab käivituskondensaatori vajalikkuse.
Töökondensaator on pumba sees.

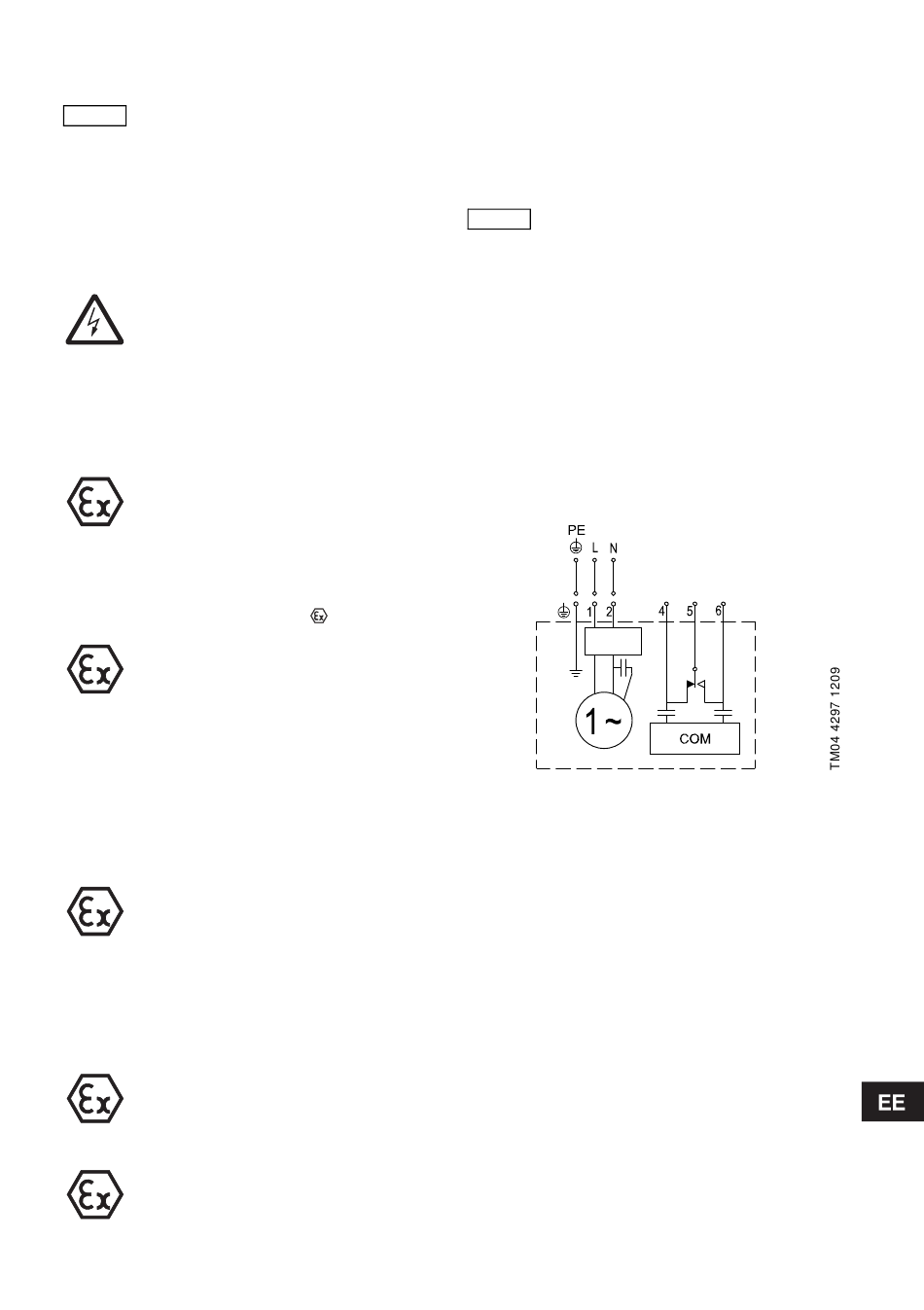

Joonis 3 1-faasiliste pumpade ühendusskeem
2 A 230 VAC
2 A 230 VAC
