9.3 Elektro povezivanje - trofaznih pumpi

Motor pumpe je dizajniran tako da je redosled faza
na električnoj ploči u pravcu kazalje na satu (može
se utvrditi uz pomoć detektora redosleda faza).
Pumpa se ne uključuje ako redosled faza nije
pravilan.
Ako su senzori za rad na suvom pokriveni tečnošću,
i pumpa se ne uključuje, razlog može da bude
pogrešan redosled faza. Zamenite L1 i L2.

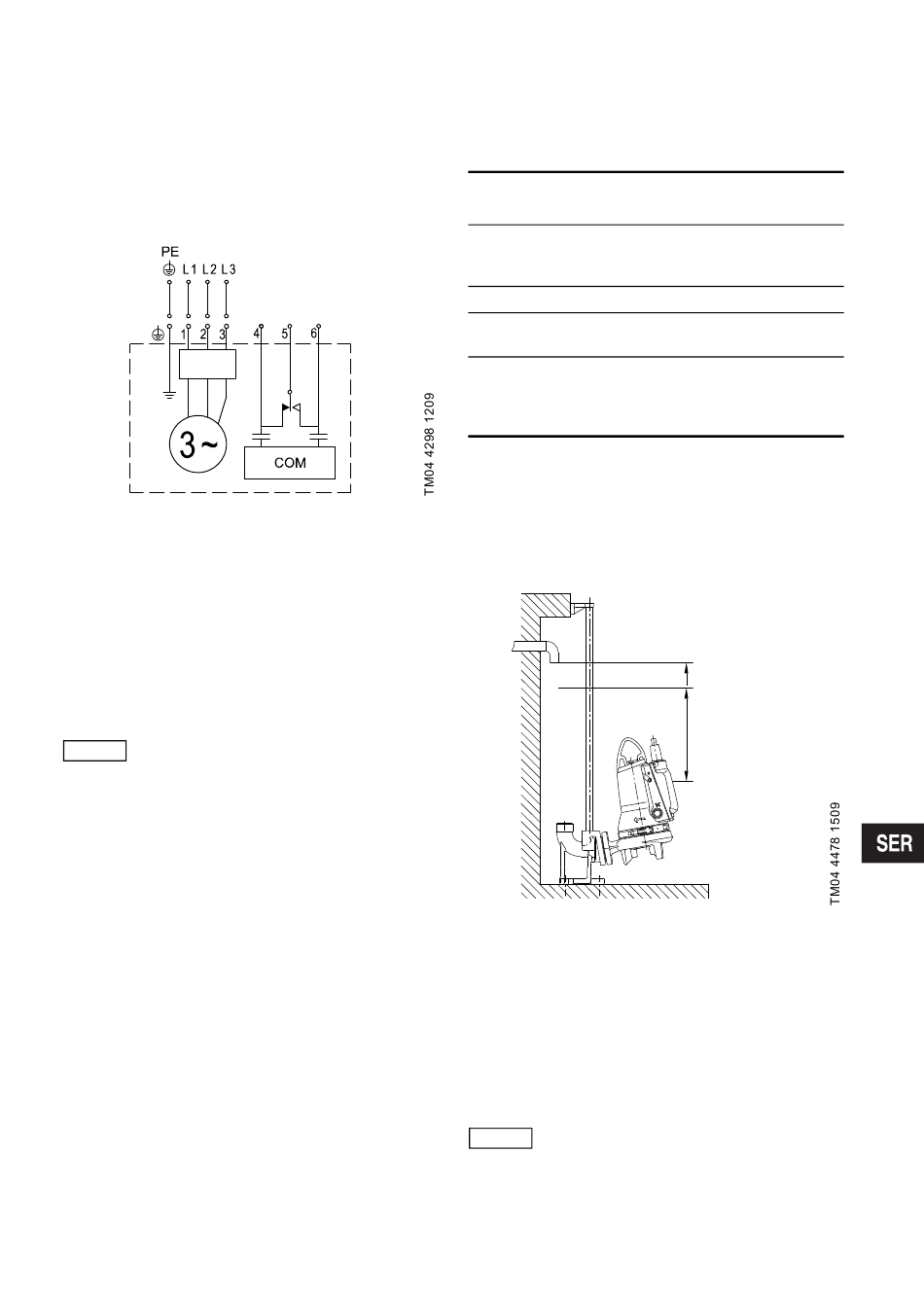

Slika 4 Dijagram ožičavanja za trofazne pumpe
9.4 Relej alarma/komunikaciono
povezivanje
Pumpa ima ugrađen izlaz za alarm releja. NC i NO
su dostupne i mogu se koristiti kako je preporučeno,
na primer za akustične ili vizualne alarme.
Sa druge strane, žice 4 i 6 se mogu koristiti za
spoljnu komunikaciju preko CIU jedinice
(komunikacioni interfejs).
Ako je CIU jedinica priključena, relej se
ne sme koristiti. CIU jedinica ima
Savet
ugrađen relej koji preuzima funkciju
alarma.
Pogledajte primer dijagrama ožičavanja u
dokumentaciji koja ide uz CIU jedinicu.
2 A 230 VAC

10. Konfiguracija

10.1 Standardna podešavanja
Pumpa dolazi iz fabrike sa sledećim standardnim
podešavanjima.
0.9 - 1.5
Parametar
kW
Odloženo
uključivanje Isključeno
(nasumično)
Nivo uključivanja 25 cm
Alarm visokog
+ 10 cm
nivoa
Anti-zaglavljivanje:
Interval 3 dana
Trajanje 2 sec.
Ako jedan ili više od gore pomenutih parametara
bude promenjen, koristite opcionu CIU jedinicu sa
R100 daljinskim upravljačem.
CIU jedinica može biti privremeno priključena na
konfiguraciju.
Za više informacija, pogledajte uputstva za
instaliranje i rad za CIU jedinicu.
Slika 5 Nivoi uključivanja i isključivanja

10.2 Alternacija pumpe

Ako je nekoliko pumpi (do četiri) instlirano u
rezervoar, ugrađena ragulacija u pumpu će osigurati
da opterećenje bude podjednako raspoređeno na
pumpe tokom vremena.
Alternacija je sprovedena u skladu sa patentiranom
metodom koja je bazirana na merenju nivoa tečnosti
u rezervoaru.
Barometski pritisak može da utiče na
Savet
sekvencu alternacije.
3.1 - 4.0
2.6 kW
kW
– –
– –
– –
– –
– –
Alarm
Uključivanje
Isključivanje
