12.4 Výměna řezacího zařízení
Varování
Před zahájením prací na čerpadle
bezpodmínečně vyšroubujte pojistky
nebo vypněte hlavní vypínač. Dále musí
být učiněna opatření i proti náhodnému
opětovnému zapnutí proudu.
Všechny točivé části čerpadla musejí
být v klidu.
Umístění čísel, viz strana 588.
Demontáž řezacího zařízení:
1. Uvolněte šroub (pol. 188a) na jedné z patek
čerpadla.
2. Uvolněte řezací kruh (pol. 44) a otevřete
bajonetový držák poklepem na řezací kruh po
směru hodinových ručiček.

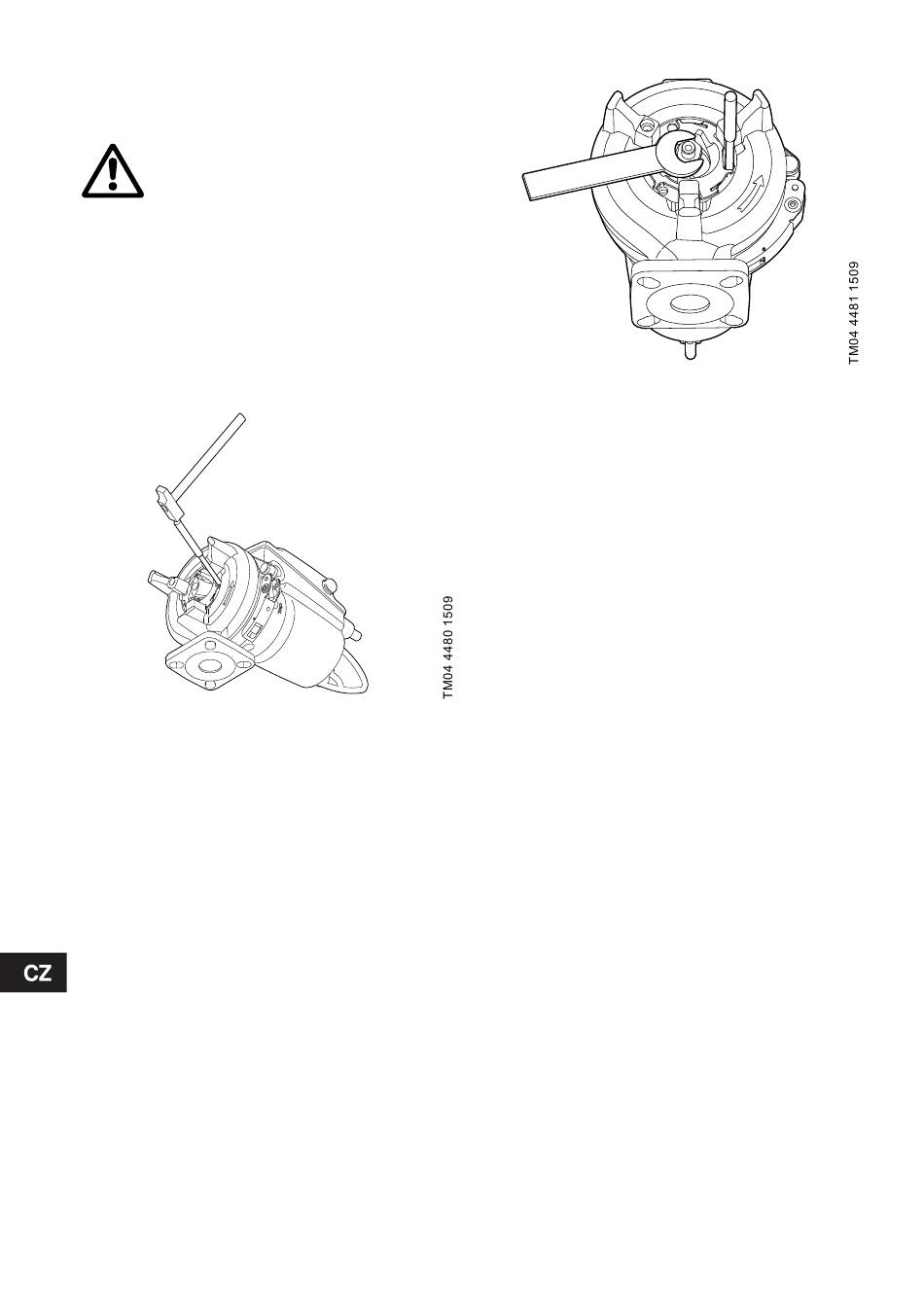

Obr. 12 Demontáž řezacího kruhu
3. Sejměte řezací kruh (pol. 44).
4. Odšroubujte šroub z konce hřídele.
5. Sejměte řezací hlavu (pol. 45).
Nastavení vůle oběžného kola, viz obr. 13.
a) Zlehka utáhněte matici (pol. 68) (velikost klíče 24)
dokud se oběžné kolo (pol. 49) ještě otáčí.
b) Uvolněte o 1/4 otáčky.
450
Obr. 13 Nastavení vůle oběžného kola
Montáž řezacího zařízení:
1. Při montáži řezací hlavy (pol. 45) musí výstupky
na zadní straně řezací hlavy zapadat do otvorů
v oběžném kole (pol. 49).
2. Utáhněte šroub (pol. 188a) v řezací hlavě až
20 Nm.
3. Zasaďte bajonetový držák řezacího kruhu
(pol. 44).
4. Klepejte na bajonetový držák proti směru
hodinových ručiček, až bude řezací kruh (pol. 44)
upevněný.
5. Utáhněte šroub (pol. 188a).
6. Otočte řezací hlavou, aby jste se ujistili, že je
namontována správně, to je, že se volně otáčí.
12.5 Čištění tělesa čerpadla
Umístění číselných položek, viz strana 588.
Při čištění tělesa čerpadla postupujte tímto
způsobem:
Demontáž
1. Uvolněte a odmontujte sponu (pol. 92) držící
těleso čerpadla a motor pohromadě.
2. Motorovou část oddělte vyzvednutím od tělesa
čerpadla (pol. 50). Oběžné kolo a řezací hlava
jsou vyjmuty spolu s motorovou částí.
3. Vyčistěte těleso čerpadla a oběžné kolo.
Montáž
1. Umístěte motorovou část s oběžným kolem
a řezací hlavou na těleso čerpadla.
2. Nasaďte a utáhněte sponu.
K tomu viz rovněž odstavec 12.7 Kontrola/výměna
hřídelové ucpávky.
