12.6 Nettoyage des capteurs

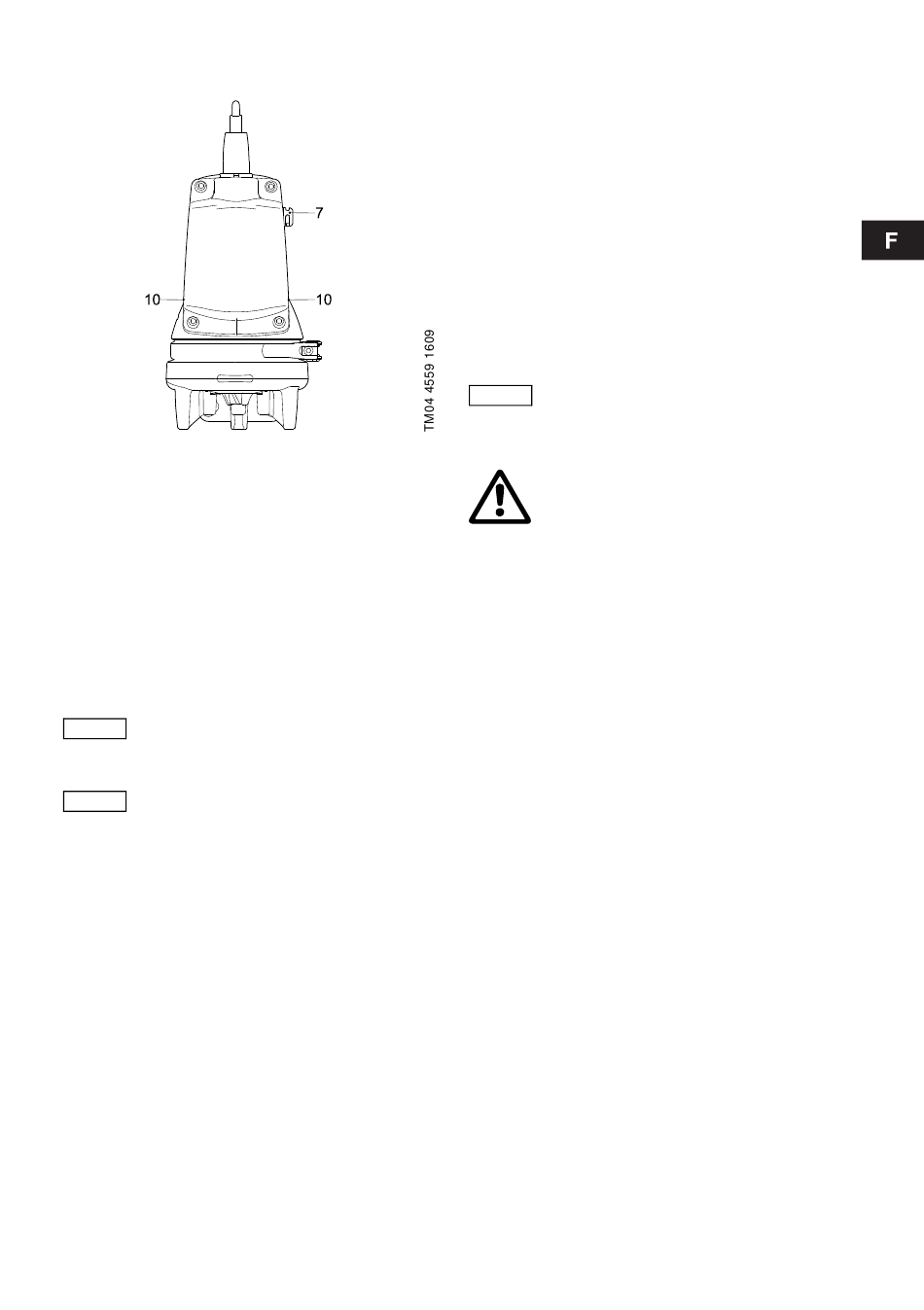

Fig. 14 Position des capteurs de niveau et de
marche à sec
Procéder comme suit :
Voir fig. 14.
1. Capteur de niveau (pos. 7):
Rincer le capteur à l'eau claire.
Capteurs de marche à sec (pos. 10):
Rincer les capteurs de marche à sec à l'eau claire
avec un pinceau doux.
2. Mettre la pompe sous tension.
3. Vérifier que la pompe démarre et aspire le liquide
jusqu'au niveau de marche à sec.
Pour éviter d'endommager les cap-
teurs, ne pas utiliser d'autres matériels
Précautions
de nettoyage.
Si les capteurs de marche à sec ne sont
pas recouverts par le liquide, la pompe
Nota
ne peut démarrer.
12.7 Vérification/remplacement
des garnitures mécaniques
Afin d'assurer que la garniture mécanique est
intacte, il faut vérifier l'huile.
Si l'huile contient plus de 20 % d'eau, la garniture
mécanique est défectueuse et doit être remplacée.
Si cette garniture mécanique est réutilisée, le moteur
peut être endommagé.
Si l'huile est propre, elle peut être réutilisée.
Voir aussi paragraphe 12. Maintenance et entretien.
Pour les numéros de position, voir page 588.
Pour vérifier la garniture mécanique, procéder
comme suit :
1. Retirer l'anneau broyeur (44).
Voir paragraphe 12.4 Remplacement du système
broyeur.
2. Retirer la vis (188a) de l'extrémité de l'arbre.
3. Desserrer et retirer le collier de serrage (92) qui
unifie le corps de pompe et le moteur.
4. Faire sortir la partie moteur du corps de
pompe (50). La roue et la tête du broyeur sont
retirées avec la partie moteur.
5. Retirer la tête du broyeur (45).
6. Retirer la roue (49) de l'arbre.
7. Vidanger l'huile de la chambre à huile.
Voir paragraphe 12.8 Vidange d'huile.
L'huile usagée doit être éliminée
conformément aux réglementations
Nota
locales.
Avertissement
Lors du desserrage des vis de la
chambre à huile, noter que la pression
a pu augmenter dans la chambre. Ne
pas retirer les vis avant que la pression
n'ait complètement chuté.
Pour toutes les pompes, la garniture mécanique est
un élément complet.
8. Retirer les vis (188a) qui fixent la garniture
mécanique (105).
9. Faire sortir la garniture mécanique (105) de la
chambre à huile. Pour cela, il faut l'extraire en
faisant levier à l'aide des deux trous de démon-
tage dans le support de garniture
mécanique (58) et de deux tournevis.
10. Vérifier l'état de l'arbre à l'endroit où la partie
secondaire de la garniture mécanique touche
l'arbre. La douille (103) montée sur l'arbre doit
être intacte. Si elle est usée et doit être rempla-
cée, la pompe doit être vérifiée par Grundfos ou
un atelier de maintenance agréé.
Si l'arbre est intact, procéder comme suit :
1. Vérifier/nettoyer la chambre à huile.
2. Lubrifier les faces en contact avec la garniture
mécanique (105a) (joints toriques et arbre).
3. Installer la nouvelle garniture mécanique (105)
en utilisant la douille plastique fournie avec le kit.
4. Serrer les vis (188a) de fixation de la garniture
mécanique à 16 Nm.
5. Monter la roue. S'assurer que la clé (9a) est cor-
rectement installée.
6. Installer le corps de pompe (50).
7. Installer et serrer le collier de serrage (92).
8. Remplir la chambre à huile. Voir paragraphe
12.8 Vidange d'huile.
Pour le réglage du jeu de la roue, voir paragraphe
12.4 Remplacement du système broyeur.
69
