9.3 Електрическо свързване –
трифазни помпи
Двигателят на помпата е проектиран така, че
фазовата последователност е по посока на
часовниковата стрелка (може да бъде
определена с детектор за фазова
последователност). Помпата няма да стартира
докато фазовата последователност не е
правилната.
Ако сензорите за "суха" работа бъдат покрити с
течност, и при това помпата не стартира,
причината може да е грешна последователност
на фазите. Разменете L1 и L2.

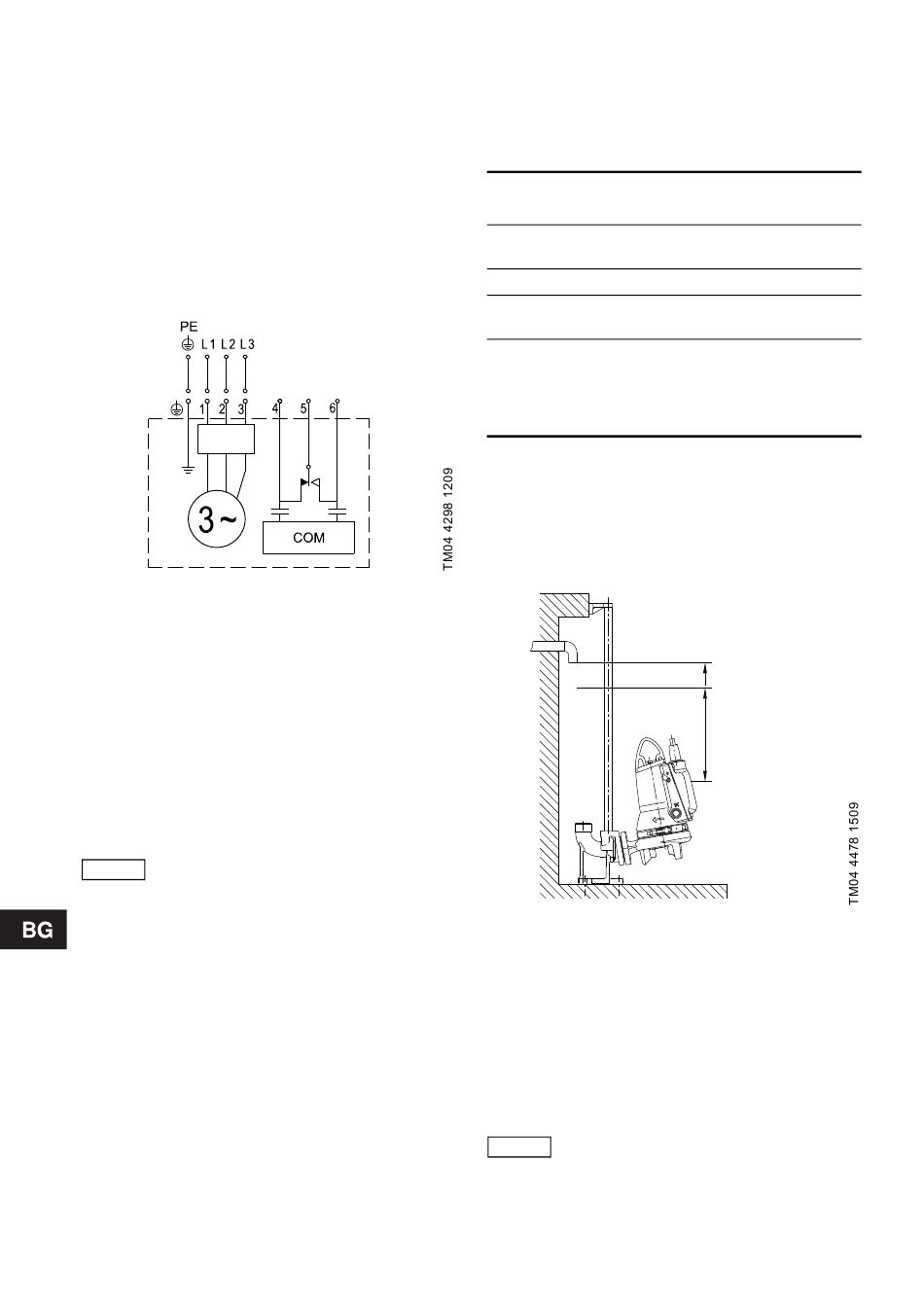

Фиг. 4 Схема на свързване на трфазните
помпи
9.4 Реле за аларма/
комуникационна връзка
Помпата е с вградено реле за аларма.
Има възможност за използването на два изхода
NC и NO, например за звукови и визуални
аларми.
Алтернативно, жила 4 и 6 може да бъдат
използвани за външна комуникация с
устройството CIU (комуникационен интерфейс).
Ако е свързано CIU, релето за
аларма на помпата не трябва да се
използва. Модулът CIU съдържа в
Указание
себе си реле, което ще поеме
функцията за аларма.
Вижте пример на схемата на свързване в
документацията, съпътстваща устройството CIU.
422
2 A 230 VAC
10. Конфигурация
10.1 Стандартни настройки
Помпата се изпраща от фабриката производител
със следните стандартни настройки.
0.9 - 1.5
Параметър
kW
Забавяне при
Изкл.
пуск
Пусково ниво 25 cm
Аларма за
+ 10 cm
високо ниво
Система против блокиране:
Интервал 3 дни
Продължително
2 сек.
ст
Ако един или повече параметъра трябва да бъдат
сменени, използвайте модула CIU заедно
дистанционното управление R100.
Модулът CIU може да бъде свързан временно
само за процеса на конфигурация.
За по-подробна информация, вижте инструкциите
за монтаж и експлоатация на модула CIU.
Фиг. 5 Нива на старт и стоп
10.2 Редуване на помпите
Ако няколко на брой помпи са монтирани в един и
същ резервоар, логиката на контролера в
помпата ще осигури равномерно натоварване на
помпите във времето.
Редуването на помпите се извършва на базата на
патентован метод на измерване на нивото на
течността в резервоара.
Барометричното налягане може да
повлияе върху редуването на
Указание
помпите.
3.1 - 4.0
2.6 kW
kW
– –
– –
– –
– –
– –
Аларма
Старт
Стоп
