9.3 Elektriskais savienojums –
trīsfāžu sūkņi
Sūkņa motors ir veidots tā, ka fāžu secība elektrības
panelī ir pulksteņa rādītāja kustības virzienā
(var noteikt ar fāžu secības detektora palīdzību).
Sūknis neieslēdzas, kamēr nav nodrošināta pareiza
fāžu secība.
Ja bezšķidruma darbības indikācijas sensorus
pārklāj šķidrums un sūknis neieslēdzas, cēlonis var
būt nepareiza fāžu secība. Jāsamaina vietām L1 un
L2.

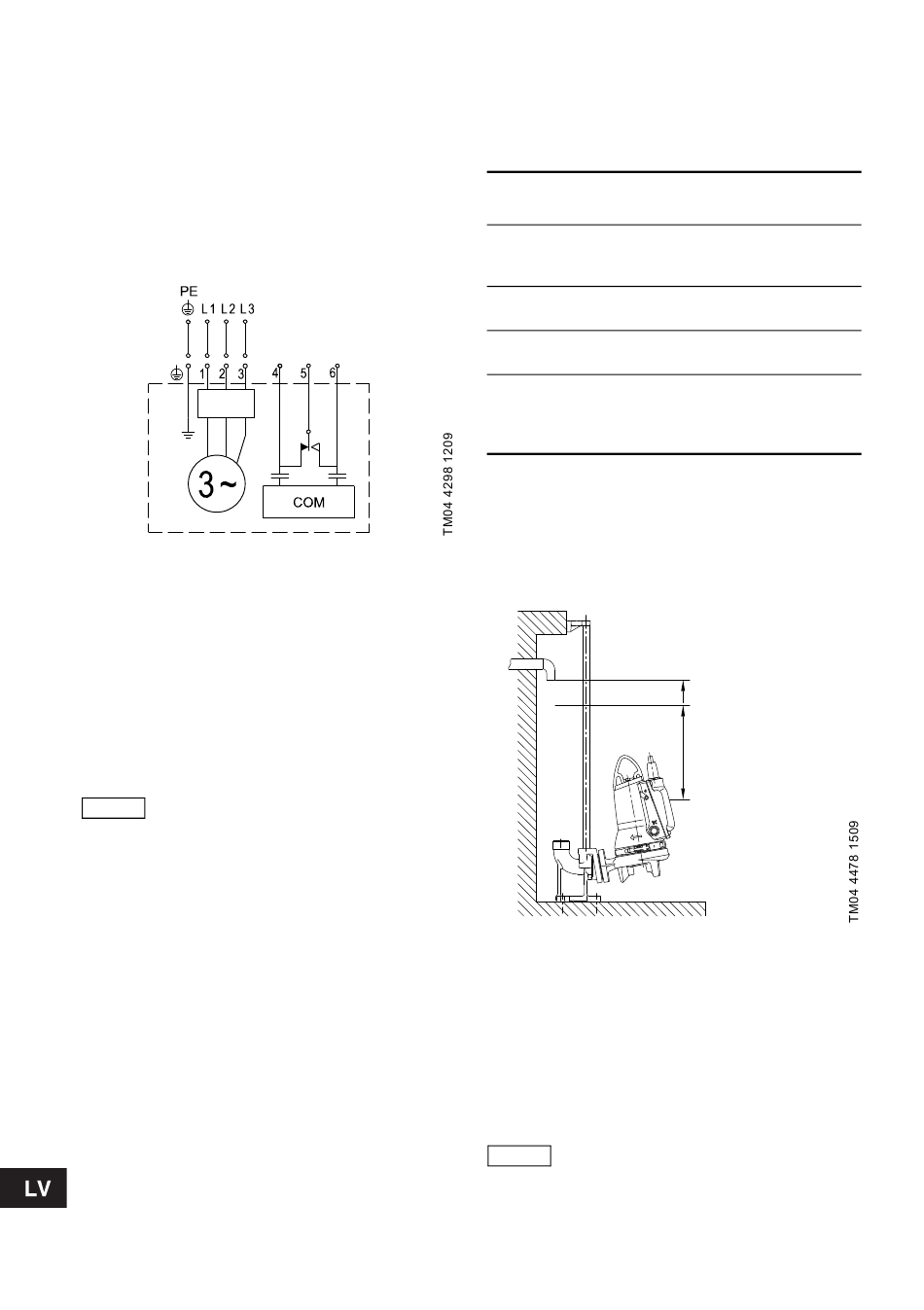

4. ilustr. Trīsfāžu sūkņu montāžas shēma
9.4 Signālreleja/komunikācijas
savienojums
Sūknis ietver signālreleja izvadu. Ir pieejams
pārtraucējkontakts (NC) un saslēdzējkontakts (NO),
ko vajadzības gadījumā var lietot, piemēram,
akustiskam vai vizuālam avārijas signālam.
Alternatīvi vadus 4 un 6 var izmantot ārējai
komunikācijai ar ierīci CIU (komunikācijas
interfeisu).
Ja ir pievienota ierīce CIU, releju
nedrīkst lietot. Ierīce CIU ietver releju,
Piezīme
kas pārņem avārijsignalizācijas
funkciju.
Sk. montāžas shēmas piemēru ar ierīci CIU
piegādātajā dokumentācijā.
558
2 A, 230 V
10. Konfigurācija
10.1 Noklusējuma iestatījumi
Sūknis tiek piegādāts no izgatavotājuzņēmuma ar
šādiem noklusējuma iestatījumiem.
0,9 - 1,5
Parametrs
kW
Ieslēgšanas
aizkave Izsl.
(nejauša)
Ieslēgšanas
25 cm
līmenis
Augsta līmeņa
+ 10 cm
signalizācija
Pretieķīlēšanās:
Intervāls 3 dienas
Ilgums 2 s
Ja viens vai vairāki iepriekš minētie parametri
jāmaina, jāizmanto papildu ierīce CIU kopā ar
tālvadības pulti R100.
Ierīci CIU īslaicīgi var pievienot konfigurācijas
mērķiem.
Vairāk informācijas sk. ierīces CIU uzstādīšanas un
ekspluatācijas instrukcijās.
5. ilustr. Ieslēgšanas un izslēgšanas līmeņi
10.2 Sūkņu maiņa
Ja vienā tvertnē ir uzstādīti vairāki sūkņi
(līdz četriem), sūknī ietvertā vadības loģika
nodrošinās vienmērīgu slodzes sadali starp sūkņiem
laika gaitā.
Maiņa tiek izpildīta saskaņā ar patentēto metodi,
pamatojoties uz tvertnē esošā šķidruma līmeņa
mērīšanu.
Barometriskais spiediens var ietekmēt
Piezīme
mainīgās darbības secību.
3,1 - 4,0
2,6 kW
kW
– –
– –
– –
– –
– –
Avārijsignalizācija
Ieslēgšana
Izslēgšana
