12.4 Repijäjärjestelmän vaihto
Varoitus
Ennen pumpun huoltotöiden
aloittamista on varmistettava, että
sulakkeet on poistettu tai syöttöjännite
katkaistu. Varmista, ettei
sähkönsyöttöä voida erehdyksessä
kytkeä päälle.
Lisäksi kaikkien pyörivien osien on
oltava pysähdyksissä.
Katso positionumerot sivulta 588.
Repijäjärjestelmän irrotus:
1. Avaa pumpun jalustassa oleva ruuvi (pos. 188a).
2. Löysää repijän rengas (pos. 44) ja avaa pikaliitin
naputtamalla rengasta myötäpäivään.

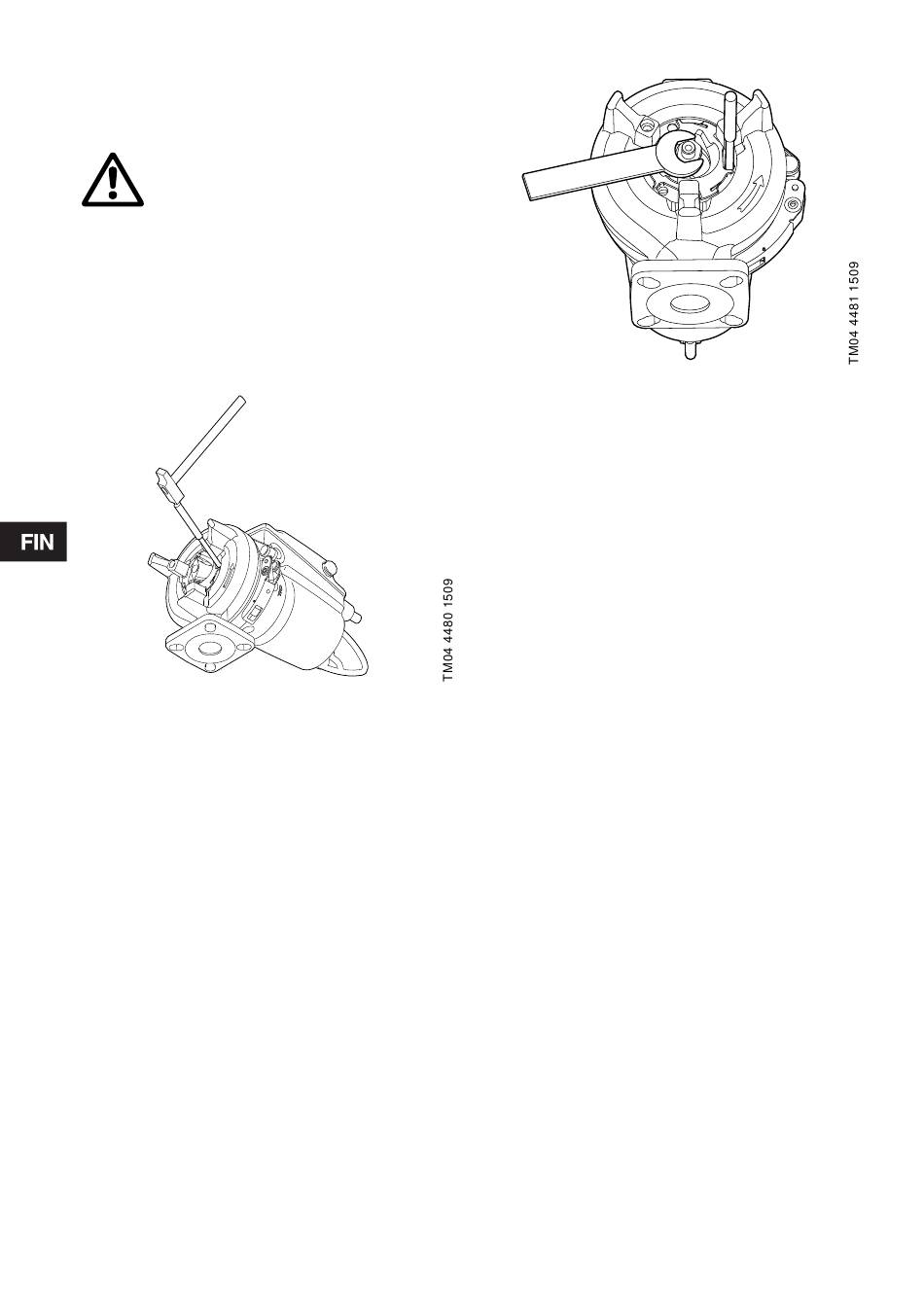

Kuva 12 Repijän renkaan irrotus
3. Irrota repijän rengas (pos. 44).
4. Irrota ruuvi akselin päästä.
5. Irrota repijäpää (pos. 45).
Katso juoksupyörän välyksen säätö kuvasta 13.
a) Kiristä hieman mutteria (pos. 68) (avainkoko 24),
kunnes juoksupyörää (pos. 49) ei pysty enää
kiertämään.
b) Avaa mutteria 1/4 kierros.
222
Kuva 13 Juoksupyörän välyksen säätö
Repijäjärjestelmän asennus:
1. Repijäpäätä (pos. 45) asennettaessa tulee
varmistaa, että sen takaosassa olevat ulokkeet
menevät juoksupyörässä (pos. 49) oleviin reikiin.
2. Kiristä repijäpään ruuvi (pos. 188a) 20 Nm
momenttiin.
3. Kiinnitä repijän renkaan (pos. 44) pikaliitin.
4. Naputa pikaliitintä vastapäivään, kunnes repijän
rengas (pos. 44) on tiukalla.
5. Kiristä ruuvi (pos. 188a).
6. Kierrä repijän päätä varmistaaksesi, että se on
oikein koottu, ts. pyörii vapaasti.
12.5 Pumppupesän puhdistus
Katso positionumerot sivulta 588.
Puhdista pumppupesä seuraavasti:
Purkaminen
1. Avaa ja irrota kiinnityspanta (pos. 92), jolla
pumppupesä ja moottori on kiinnitetty toisiinsa.
2. Nosta moottoriosa irti pumppupesästä (pos. 50).
Juoksupyörä ja repijäpää tulevat pois
moottoriosan mukana.
3. Puhdista pumppupesä ja juoksupyörä.
Kokoaminen
1. Aseta moottoriosa juoksupyörän ja repijäpään
kanssa pumppupesään.
2. Kiinnitä ja kiristä panta.
Katso myös kappale 12.7 Akselitiivisteen tarkastus/
vaihto.
