12.6 Curăţarea senzorilor

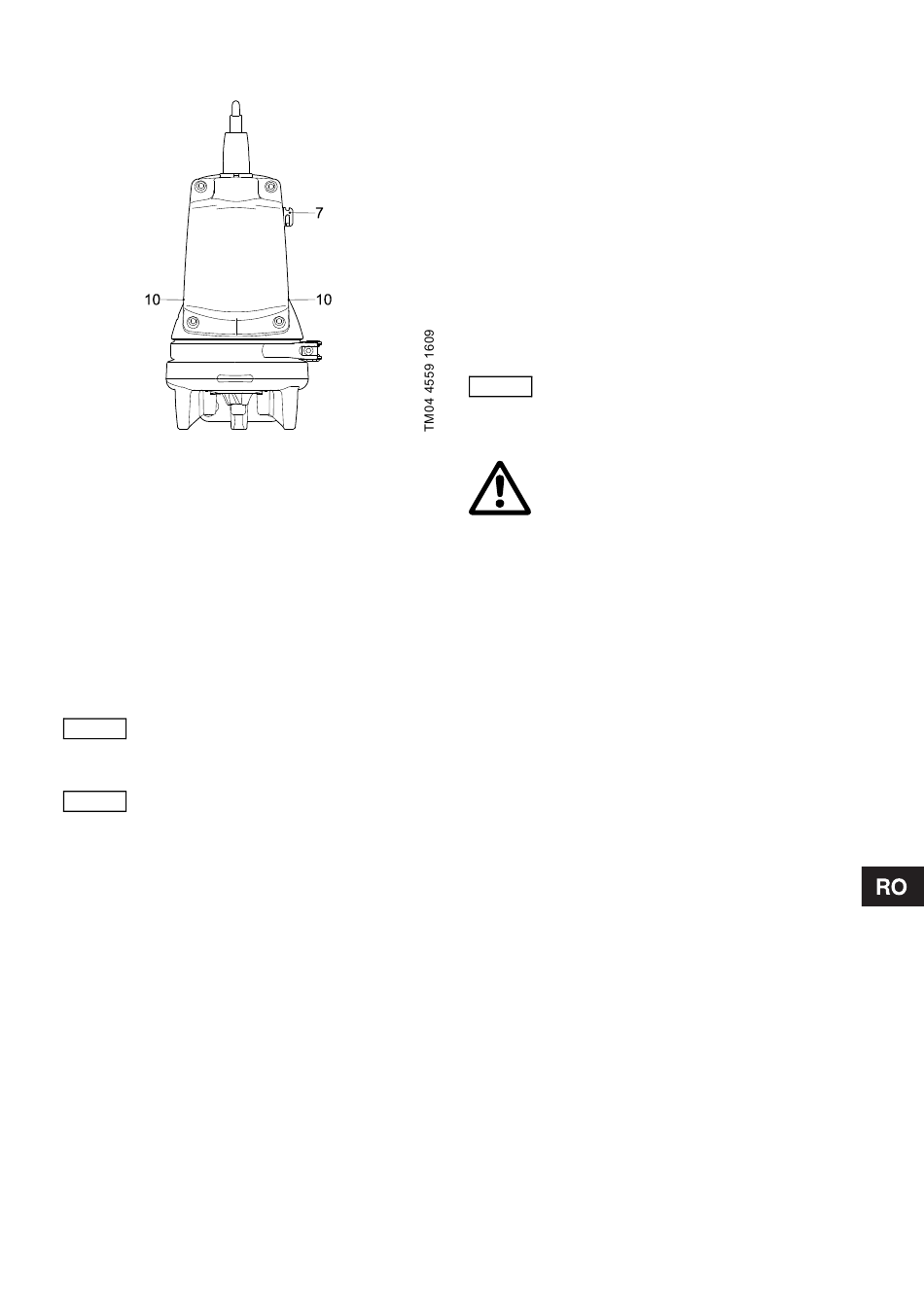

Fig. 14 Poziţionarea senzorilor de nivel şi de
mers în gol
Procedaţi după cum urmează:
Vezi fig. 14.
1. Senzor de nivel (poz. 7):
Spălaţi senzorul cu apă curată.
Senzori pentru mers în gol (poz. 10):
Curăţaţi senzorii pentru mers în gol cu apă
curată, folosind o perie moale.
2. Cuplaţi alimentarea electrică la pompă.
3. Verificaţi dacă pompa porneşte şi pompează sub
nivelul de mers în gol.
Pentru a evita defectarea senzorilor,
nu folosiţi alt agent de curăţare cu
Atenţie
excepţia celor menţionaţi mai sus.
Dacă senzorii pentru mers în gol nu
sunt acoperiţi de lichid, pompa nu
Notă
poate porni.
12.7 Verificarea/înlocuirea etanşării
arborelui
Pentru a vă asigura că etanşarea este intactă,
trebuie verificat uleiul.
Dacă uleiul conţine mai mult de 20 % apă, etanşarea
arborelui poate fi defectă şi trebuie înlocuită.
Dacă etanşarea de arbore este folosită în
continuare, motorul se va defecta.
Dacă uleiul este curat, poate fi refolosit.
Consultaţi şi secţiunea 12. Întreţinere şi reparaţii.
Pentru numerele de poziţionare, vezi pag. 588.
Pentru a verifica etanşarea arborelui, procedaţi
astfel:
1. Scoateţi inelul tocătorului (poz. 44).
Vezi secţiunea 12.4 Înlocuirea sistemul tocător.
2. Scoateţi şurubul (poz. 188a) de la capătul
arborelui.
3. Slăbiţi şi scoateţi şurubul (poz. 92) ţinând
carcasa pompei împreună cu motorul.
4. Ridicaţi partea de motor din carcasa pompei
(poz. 50). Rotorul şi capul tocătorului sunt
demontate împreună cu motorul.
5. Scoateţi capul tocătorului (poz. 45).
6. Îndepărtaţi rotorul (poz. 49) de pe arbore.
7. Scurgeţi uleiul din camera de ulei.
Vezi secţiunea 12.8 Schimbul de ulei.
Uleiul uzat trebuie evacuat în
Notă
conformitate cu reglementările locale.
Avertizare
La deşurubarea şuruburilor din camera
de ulei, trebuie să se acorde atenţie
posibilelor acumulări de presiune în
interiorul camerei. Nu îndepărtaţi
şurubul înainte de a degaja complet
presiunea.
Etanşarea arborelui este o unitate compactă pentru
toate pompele SEG.
8. Îndepărtaţi şuruburile (poz. 188a) protejând
etanşarea (poz. 105).
9. Ridicaţi etanşarea (poz. 105) din camera de ulei
conform cu principiul pârghiei folosind două
găuri de montaj şi două şurubelniţe.
10. Verificaţi situaţia arborelui, unde etanşarea
secundară a arborelui atinge arborele.
Bucşa (poz. 103) prinsă de etanşare trebuie să
fie intactă. Dacă este uzată şi trebuie înlocuită,
pompa trebuie verificată de Grundfos sau de un
atelier de service autorizat.
Dacă etanşarea este intactă, procedaţi după cum
urmează:
1. Verificaţi/curăţaţi camera de ulei.
2. Lubrifiaţi cu ulei suprafeţele în contact cu
etanşarea arborelui (poz. 105a) (Inele O şi
arbore).
3. Introduceţi noua etanşare (poz. 105) folosind
bucşa de plastic inclusă în kit.
4. Strângeţi şuruburile (poz.188a) protejând
etanşarea arborelui la 16 Nm.
5. Montaţi rotorul. Asiguraţi-vă că cheia este prinsă
corect (poz. 9a).
6. Montaţi carcasa pompei (poz. 50).
7. Montaţi şi strângeţi şurubul (poz. 92).
8. Umpleţi camera de ulei cu ulei. Vezi secţiunea
12.8 Schimbul de ulei.
Pentru reglarea jocului rotorului, vezi secţiunea
12.4 Înlocuirea sistemul tocător.
405
