9.3 Sähköliitäntä – kolmivaiheiset pumput
Pumpun moottori on suunniteltu siten, että
vaihejärjestys sähkötaulussa on myötäpäivään
(voidaan tarkastaa vaihejärjestyksen ilmaisimella).
Pumppu ei käynnisty, ellei vaihejärjestys ole oikea.
Jos kuivakäyntianturit ovat nesteen peitossa, mutta
pumppu ei silti käynnisty, syynä voi olla väärä
vaihejärjestys. Vaihda L1 ja L2 keskenään.

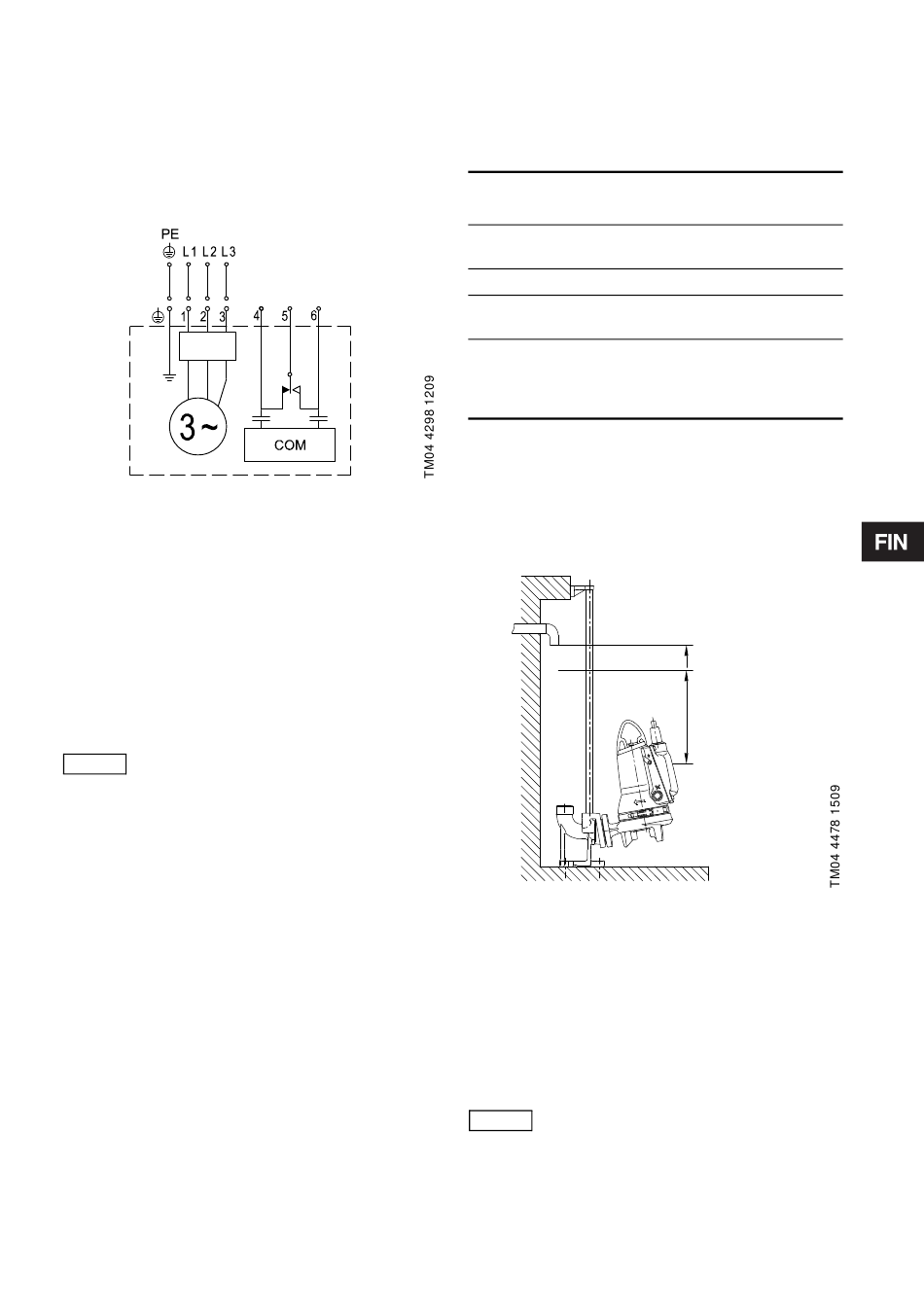

Kuva 4 Kolmivaiheisten pumppujen
kytkentäkaavio
9.4 Hälytysrele/tiedonsiirtoliitäntä
Pumppu sisältää hälytysrelelähdön. Käytettävissä on
normaalisti suljettu tai normaalisti avoin (NC tai NO)
kosketin, jota voidaan käyttää haluttuun
tarkoitukseen, esimerkiksi ääni- tai visuaalisiin
hälytyksiin.
Vaihtoehtoisesti johtimia 4 ja 6 voidaan käyttää
ulkoiseen tiedonsiirtoon CIU-yksikön
(tiedonsiirtoliitännän) välityksellä.
Hälytysrelettä ei saa käyttää
CIU-yksikön ollessa kytkettynä.
Huomaa
CIU-yksikkö sisältää releen, joka
huolehtii hälytystoiminnoista.
Katso esimerkki kytkentäkaaviosta CIU-yksikön
mukana toimitetusta dokumentaatiosta.
2 A 230 VAC

10. Konfigurointi

10.1 Oletusasetukset

Pumppu toimitetaan tehtaalta seuraavin
oletusasetuksin.
0,9 - 1,5
Parametri
kW
Käynnistysviive
Pois
(satunnainen)
Käynnistystaso 25 cm
Korkean tason
+ 10 cm
hälytys
Jumittumisen esto:
Aikaväli 3 vrk
Kesto 2 s
Jos yhtä tai useampaa edellisistä parametreista
halutaan muuttaa, käytä lisävarusteena saatavaa
CIU-yksikköä yhdessä R100-kaukosäätimen kanssa.
CIU-yksikkö voidaan liittää tilapäisesti konfigurointia
varten.
Katso lisätietoja CIU-yksikön asennus- ja
käyttöohjeesta.
Kuva 5 Käynnistys- ja pysäytystasot
10.2 Pumppujen vuorottelukäyttö
Jos samaan säiliöön asennetaan useita pumppuja
(enintään neljä), pumppujen ohjauslogiikka
varmistaa, että ajan kuluessa kuormitus jakautuu
tasaisesti pumppujen kesken.
Vuorottelukäyttö tapahtuu patentoidulla, säiliössä
olevan nesteen pinnankorkeuden mittaukseen
perustuvalla menetelmällä.
Ilmanpaine voi vaikuttaa pumppujen
Huomaa
vuorottelujärjestykseen.
3,1 - 4,0
2,6 kW
kW
– –
– –
– –
– –
– –
Hälytys
Käynnistys
Pysäytys
