12.4 Wymiana noży tnących
Ostrzeżenie
Przed rozpoczęciem jakichkolwiek prac
przy pompie należy sprawdzić, czy
usunięto wszystkie bezpieczniki oraz
czy pompa została odłączona od źródła
zasilania. Należy również upewnić się,
że zasilanie elektryczne nie może
zostać przypadkowo włączone.
Wszystkie części obrotowe muszą się
zatrzymać.
Numery pozycji, patrz strona 588.
Demontaż noży tnących:
1. Poluzować śrubę (poz. 188a) w jednej ze stóp
pompy.
2. Poluzować pierścień tnący (poz. 44) i otworzyć
uchwyt bagnetowy wybijając pierścień tnący
zgodnie z kierunkiem ruchu wskazówek zegara.

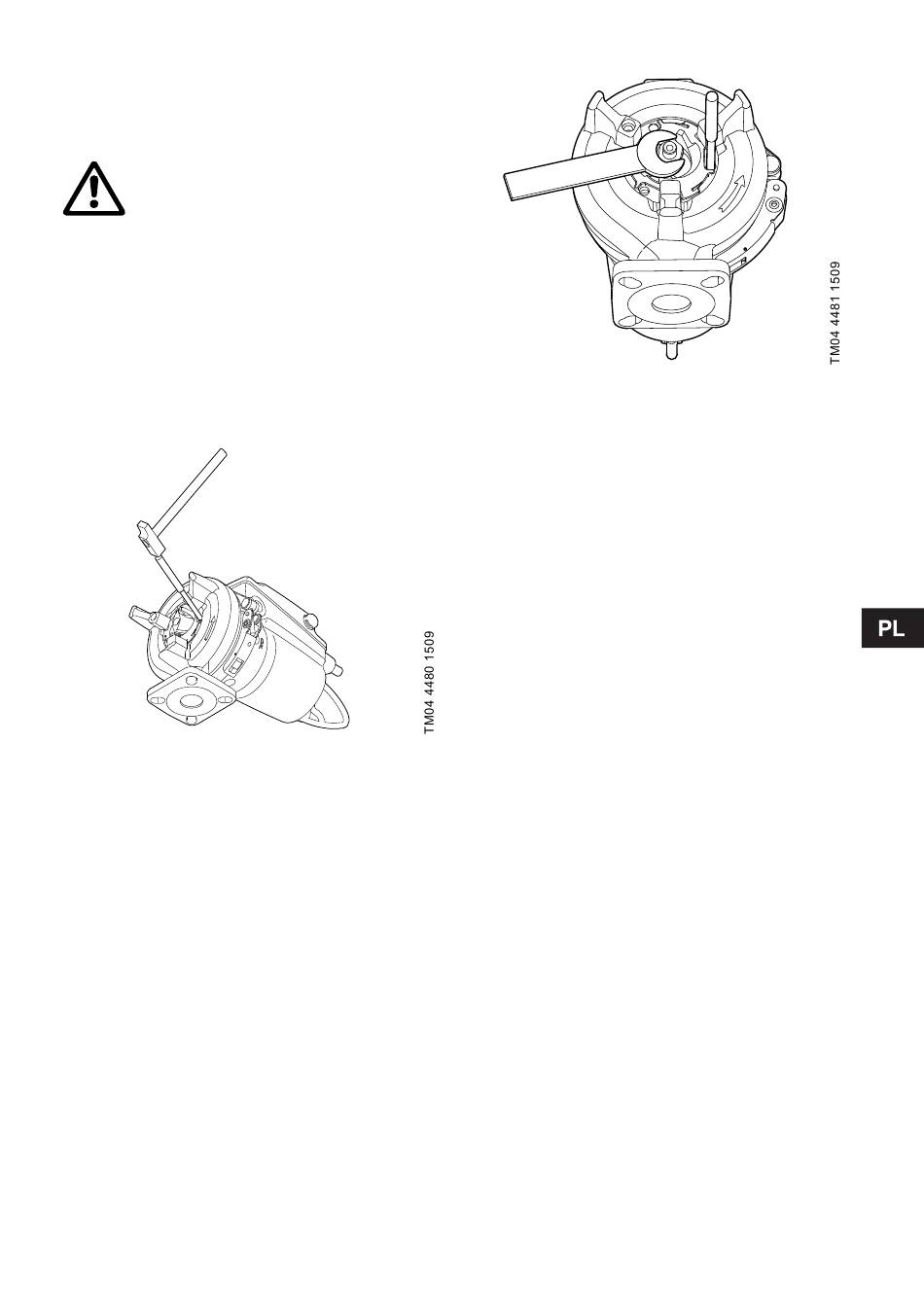

Rys. 12 Demontaż pierścienia tnącego
3. Zdemontować pierścień tnący (poz. 44).
4. Wyciągnąć śrubę z końcówki wału.
5. Wyciągnąć głowicę tnącą (poz. 45).
Ustawienie przelotu swobodnego wirnika patrz
rys. 13.
a) Delikatnie dokręcić nakrętkę (poz. 68) (klucz 24)
aż wirnik (poz. 49) przestanie się obracać.
b) Poluzować śrubę o 1/4 obrotu.
Rys. 13 Ustawienie szczeliny czołowej
Zamocowanie systemu noży tnących:
1. Podczas mocowania głowicy tnącej (poz. 45),
występy z tyłu głowicy muszą się pokrywać
z otworami na wirniku (poz. 49).
2. Dokręcić śrubę (poz. 188a) głowicy tnącej siłą
20 Nm.
3. Dopasować uchwyt bagnetowy do pierścienia
tnącego (poz. 44).
4. Wbijać uchwyt bagnetowy przeciwnie do ruchu
wskazówek zegara aż do zamocowania
pierścienia tnącego (poz. 44).
5. Dokręcić śrubę (poz. 188a).
6. Obrócić głowicę tnącą i upewnić się czy jest
zamocowana poprawnie tzn. obraca się
swobodnie.

12.5 Czyszczenie korpusu pompy

Numery pozycji, patrz strona 588.
W celu oczyszczenia korpusu pompy należy:
Demontaż
1. Poluzować i zdjąć pierścień zaciskowy (poz. 92)
łączący korpus pompy i silnik.
2. Wyciągnąć silnik z korpusu pompy (poz. 50).
Wirnik i głowicę tnącą wyciągnąć razem
z silnikiem.
3. Oczyścić korpus pompy i wirnik.
Montaż
1. Zamocować silnik z wirnikiem i głowicą tnącą
w korpusie pompy.
2. Zamocować i dokręcić pierścień zaciskowy.
Patrz również pkt. 12.7 Sprawdzenie/wymiana
uszczelnienia wału.
