12.4 Sostituzione del sistema trituratore

Avvertimento
Prima di cominciare a lavorare sulla
pompa, assicurarsi che i fusibili siano
stati rimossi o che l'interruttore di rete
sia stato disinserito. Assicurarsi inoltre
che l'alimentazione elettrica non possa
essere accidentalmente ripristinata.
Tutte le parti rotanti devono essere
ferme.
Per i numeri di riferimento delle posizioni, vedere
pagina 588.
Rimozione del sistema trituratore:
1. Allentare la vite (pos. 188a) in uno dei piedi della
pompa.
2. Allentare l'anello trituratore (pos. 44) ed aprire la
presa a baionetta estraendo l'anello trituratore in
senso orario.

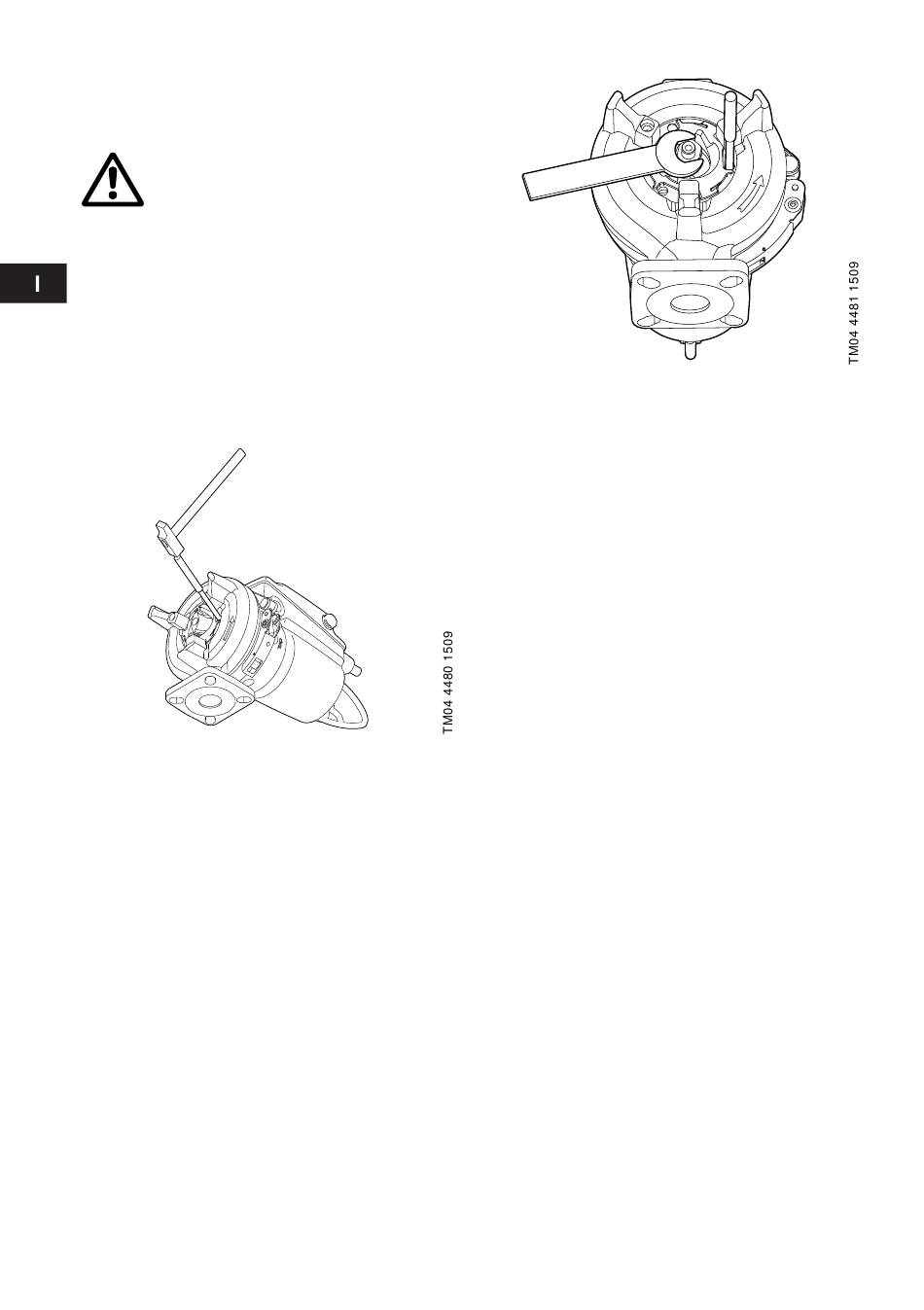

Fig. 12 Rimozione dell'anello trituratore
3. Rimuovere l'anello trituratore (pos. 44).
4. Rimuovere la vite dall'estremità dell'albero.
5. Rimuovere il trituratore (pos. 45).
Per la regolazione del gioco della girante,
vedere fig. 13.
a) Serrare lentamente il dado (pos. 68) (chiave
inglese da 24) fino a che la girante (pos. 49) non
può più girare.
b) Allentare il dado di 1/4 di giro.
90
Fig. 13 Regolazione del gioco della girante
Montaggio del sistema trituratore:
1. Montando il trituratore (pos. 45), le proiezioni
della parte posteriore dello stesso devono inse-
rirsi nei fori della girante (pos. 49).
2. Serrare la vite (pos. 188a) del trituratura ad una
coppia di 20 Nm.
3. Inserire la presa a baionetta per l'anello tritura-
tore (pos. 44).
4. Battere la presa a baionetta in senso antiorario
fino a che l'anello trituratore (pos. 44) non è fis-
sato.
5. Serrare la vite (pos. 188a).
6. Girare il trituratore per assicurarsi che sia mon-
tato correttamente, ovvero che giri liberamente.

12.5 Pulizia del corpo pompa

Per i numeri di riferimento delle posizioni,
vedere pagina 588.
Per la pulizia del corpo pompa, procedere nel
seguente modo:
Smontaggio
1. Allentare e rimuovere la fascetta di bloccaggio
(pos. 92) che tiene insieme corpo pompa e
motore.
2. Estrarre il motore dal corpo pompa (pos. 50).
La girante ed il trituratore vengono rimossi
insieme al motore.
3. Pulire il corpo pompa e la girante.
Montaggio
1. Posizionare il motore con la girante ed il tritura-
tore nel corpo pompa.
2. Montare e serrare la fascetta.
Vedere anche la sezione 12.7 Verifica/sostituzione
della tenuta meccanica.
