9. Електрическо свързване
Помпата не трябва да се използва с
Внимание
честотен конвертор.
Електрическото свързване трябва да се извърши
в съответствие с местните правила.
Предупреждение
Помпата трябва да бъде свързана
към електрическо табло в
съответствие с местните
наредби. Електрическото табло
обикновено включва предпазители,
главен пускател и дефектно-токова
защита с разстояние между
контактите съгласно EN 60204-1,
5.3.2.
Ключа на главното захранване
трябва да може да бъде заключен в
позиция 0. Тип и изисквания, както е
описано в EN 60204-1, 5.3.2.
Помпата има защита на двигателя
и необходимата логика на
управление.
Предупреждение
Ако помпата има маркировка Ex на
фирмената табелка се уверете, че
помпата е свързана съгласно
инструкциите, дадени в тази
брошура.
Предупреждение
Класа на взровобезопасност на
помпата е CE
Gb. Вижте раздел 4.2.
Класификацията на
взривообезопасеността трябва при
всяка конкретна инсталация да
бъде одобрена от
противопожарните служби.
Ако се използва модула CIU,
(вижте раздел 9.1) то не трябва
бъде монтирано в потенциално
взривоопасни среди.
Предупреждение
При взривобезопасни помпи се
уверете, че външният заземителен
проводник е свързан към клемата на
горния капак на помпата.
Почистете повърхността на
мястото, където ще свържете
заземителния проводник.
Сечението на заземителния
проводник трябва да бъде поне 4
2
mm , например тип H07 V2-K
(PVT 90 Ѓ) жълт/зелен.
Уверете се, че заземяването е
защитено от корозия.
II 2 G, Ex bcd IIB T4
Предупреждение
Преди инсталиране и първо пускане
на помпата, проверете
състоянието на кабела визуално, за
да предотвратите къси
съединения.
Предупреждение
Помпата не трябва да работи на
"сухо".
Захранващото напрежение и честотата са
отбелязани на табелата с данни на помпата.
За толеранс на напрежението, вижте раздел
14.1 Захранващо напрежение. Уверете се, че
двигателят е подходящ за захранването, налично
на площадката за инсталиране.
Всички помпи се доставят с кабел с дължина
10 метра и свободен край.
При нужда, подмяната на кабела или
превключвателя за ниво трябва да
Внимание
се изпълни от оторизиран сервиз на
Grundfos.
9.1 Модул CIU
(комуникационен интерфейс)
CIU модула (CIU = Communication Interface Unit
(Комуникационно интерфейсно устройство)) на
Grundfos се използва като комуникационен
интерфейс между продукт на Grundfos и главната
мрежа.
CIU е опция. Разгледайте инструкциите за монтаж
и експлоатация, съпътстващи това устройство.
9.2 Електрическо свързване –
монофазни помпи
Помпата има патентована функция за пуск, която
елиминира нуждата от пусков кондензатор.
Работният кондензатор е вграден в помпата.

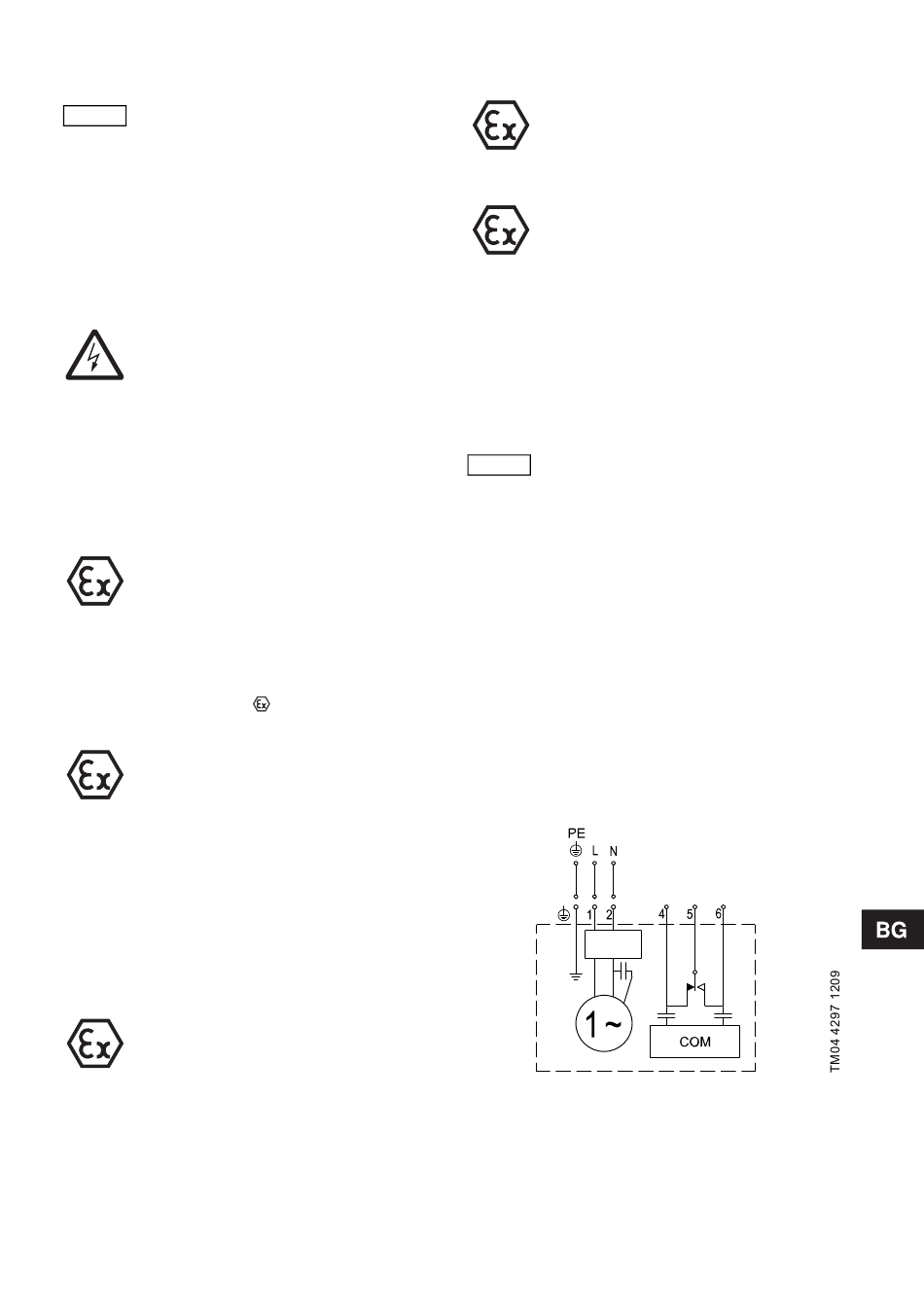

Фиг. 3 Схема на свързване за монофазни
помпи
2 A 230 VAC
2 A 230 VAC
